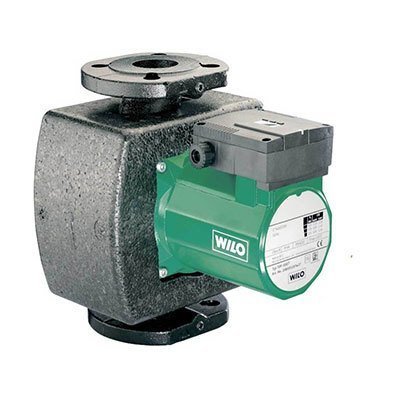

TOP-Z 65/10 T - GG Kullanma Suyu Sirkülasyon Pompası
Wilo TOP-Z serisi, kullanma sıcak suyu sirkülasyonu ile ısıtma, soğutma ve iklimlendirme devrelerinde kullanılan, rakor veya flanş bağlantılı ıslak rotorlu sirkülasyon pompalarından oluşur. Seride bağlantı tipi, gövde malzemesi ve elektrik beslemesi modele göre değişir.
Malzeme Özellikleri
| Çark | Kompozit (PPE – %30 GF) |
| Gövde | Modele göre bronz (RG), paslanmaz çelik (SS) veya döküm (GG) |
| Mil | Paslanmaz çelik / seramik |
Teknik Bilgiler
| Akışkan sıcaklığı | 0 / +110 °C |
| TOP-Z 20/4 ve 25/6 sıcaklık sınırı | Maksimum +65 °C |
| TOP-Z 25/10 sıcaklık sınırı | Maksimum +80 °C |
| Şebeke bağlantısı | M: 1~230 V, 50 Hz; T: 3~400 V, 50 Hz; opsiyonel 3~230 V, 50 Hz |
| Koruma sınıfı | IP X4D |
| Maksimum çalışma basıncı | 6 / 10 bar; opsiyonel 16 bar |
Kullanım Alanları
- Kullanma sıcak suyu sirkülasyon sistemleri
- Isıtma, soğutma ve iklimlendirme tesisatları
- Endüstriyel sirkülasyon devreleri
Özellikler ve Ürün Avantajları
- Islak rotorlu, flanşlı veya rakorlu kullanma suyu sirkülasyon pompası.
- Önceden seçilebilir üç hız kademesiyle manuel güç ayarı.
- P2 ≥180 W trifaze pompalarda dahili elektrik devre kesiciyle tam motor koruması.
- P2 ≥180 W monofaze ve trifaze pompalarda her iki taraftan kablo giriş imkânı.
- Hız kademesi değiştirme.
- Opsiyonel SK-601 zaman şalteriyle 24 saat boyunca 15 dakikalık zaman dilimlerinde ayarlama.
- Isı izolasyon gömleği teslimat kapsamındadır.
- P2 ≥180 W monofaze veya trifaze pompalarda standart arıza bildirim lambası; diğer modellerde Wilo Protect Modul C ile arıza bildirimi.
- Trifaze pompalarda dönüş yönü kontrol ışığı.
- P2 ≥180 W pompalarda termik sargı kontağı (gerilimsiz kontak).

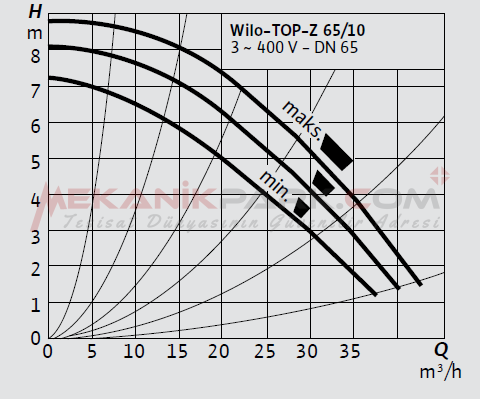

Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Gövde Malzemesi | Bağlantı Çapı | Maksimum Çalışma Basıncı | Flanş Arası Mesafe (mm) | Ürün Kodu |
|---|---|---|---|---|---|
| TOP-Z 20/4 M¹ | SS | ¾″ | PN10 | 150 | 2045519 |
| TOP-Z 20/4 T¹ | SS | ¾″ | PN10 | 150 | 2045520 |
| TOP-Z 25/6 M¹ | SS | 1″ | PN10 | 180 | 2045521 |
| TOP-Z 25/6 T¹ | SS | 1″ | PN10 | 180 | 2045522 |
| TOP-Z 25/10 M¹ | RG | 1″ | PN10 | 180 | 2061964 |
| TOP-Z 25/10 T¹ | RG | 1″ | PN6/10 | 180 | 2175509 |
| TOP-Z 30/7 M¹ | RG | 1¼″ | PN10 | 180 | 2048340 |
| TOP-Z 30/7 T¹ | RG | 1¼″ | PN10 | 180 | 2048341 |
| TOP-Z 30/10 M¹ | RG | 1¼″ | PN10 6/10 | 180 | 2059857 |
| TOP-Z 30/10 T¹ | RG | 1¼″ | PN10 6/10 | 180 | 2175512 |
| TOP-Z 40/7 M | GG | DN40 | PN6/10 | 250 | 2046631 |
| TOP-Z 40/7 M | RG | DN40 | PN6/10 | 250 | 2046637 |
| TOP-Z 40/7 T | GG | DN40 | PN6/10 | 250 | 2175515 |
| TOP-Z 40/7 T | RG | DN40 | PN6/10 | 250 | 2175516 |
| TOP-Z 50/7 T | GG | DN50 | PN6/10 | 280 | 2175521 |
| TOP-Z 50/7 T | RG | DN50 | PN6/10 | 280 | 2175522 |
| TOP-Z 65/10 T | GG | DN65 | PN6/10 | 340 | 2175527 |
| TOP-Z 65/10 T | RG | DN65 | PN6/10 | 340 | 2175528 |
| TOP-Z 80/10 T | GG | DN80 | PN10 | 360 | 2175533 |
| TOP-Z 80/10 T | RG | DN80 | PN10 | 360 | 2175534 |
RG: bronz, GG: döküm, SS: paslanmaz çelik. M: 1~230 V; T: 3~400 V (50 Hz). Tüm modeller SK602 motor koruma cihazıyla sipariş edilmelidir. ¹ Rakorlu pompalar için rakor seti sipariş edilmelidir. Zaman şalteri olarak SK601 kullanılmalıdır.
Wilo TOP-Z Serisi – Ürün Grubu Özeti
Wilo TOP-Z serisi, kullanma sıcak suyu sirkülasyonu ile ısıtma, soğutma ve iklimlendirme devrelerinde kullanılan, rakor veya flanş bağlantılı ıslak rotorlu sirkülasyon pompalarından oluşur. Seride bağlantı tipi, gövde malzemesi ve elektrik beslemesi modele göre değişir.
TOP-Z 65/10 T - GG Kullanma Suyu Sirkülasyon Pompası modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
