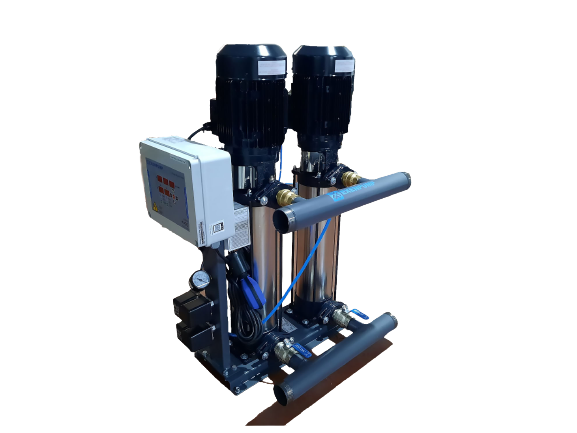

EXDP-K 2/2000 Serisi Kullanma Suyu Hidroforları
EXDP-K 2/2000 Serisi; yüksek debi ve basınç ihtiyacına sahip apartman, toplu konut, yüksek katlı bina, yıkama ve temizleme prosesleri, bahçe sulama ve uygun endüstriyel uygulamalarda basınçlı temiz su temini amacıyla geliştirilmiştir.
Sistemde bulunan iki adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışır. İki pompalı yapı, artan su tüketiminde yüksek toplam debi ihtiyacının karşılanmasına olanak sağlar.
Seride EXDP-K 2/2004, EXDP-K 2/2006 ve EXDP-K 2/2008 olmak üzere üç farklı model bulunmaktadır.
İki Pompalı Hidroforun Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 2 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×45 m³/h |
| Genel Maksimum Basma Yüksekliği | 142 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 3" / 3" |
| Motor Güç Aralığı | 2×5,5 – 2×11 kW |
EXDP-K 2/2000 Serisi Performans Eğrileri
EXDP-K 2/2004, 2/2006 ve 2/2008 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 2000 Serisi gerçek performans eğrisi üzerinden karşılaştırılabilir. Grafiğin alt bölümünde iki pompalı sistem için toplam debi ölçeği ayrıca gösterilmektedir.
EXDP-K 2/2000 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|

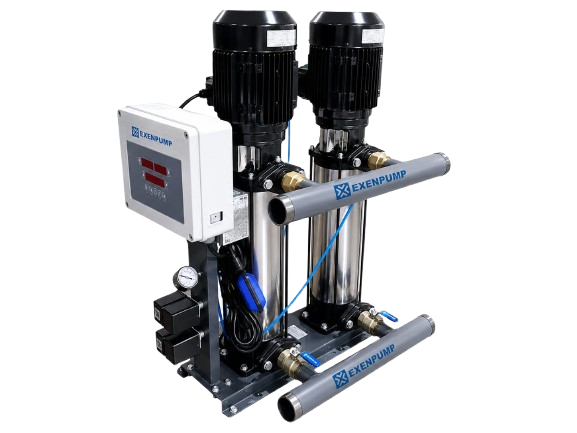

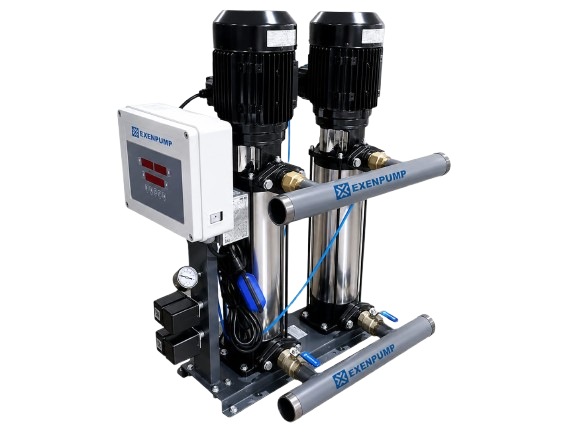

| EXDP-K 2/2004 | 2×7,5 HP | 2×5,5 kW | 2×45 m³/h | 59 mSS | 6 | 280 | 3" | 3" | 750 L / 10 Bar |
| EXDP-K 2/2006 | 2×10 HP | 2×7,5 kW | 2×45 m³/h | 96 mSS | 12 | 280 | 3" | 3" | 750 L / 10 Bar |
| EXDP-K 2/2008 | 2×15 HP | 2×11 kW | 2×45 m³/h | 128 mSS | 16 | 280 | 3" | 3" | 750 L / 16 Bar |
EXDP-K 2/2000 Model Seçenekleri
280 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 2/2000 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 2/2000 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru İki Pompalı Hidrofor Seçimi
Yüksek debili iki pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina statik yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu, pompa emiş şartları ve genleşme tankı basınç sınıfı birlikte değerlendirilmelidir.
Projeniz için EXDP-K 2/2004, EXDP-K 2/2006 veya EXDP-K 2/2008 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 2/2000 Serisi İki Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 2/2000 Serisi iki pompalı hidroforlar; apartman, toplu konut, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri, bahçe sulama ve uygun endüstriyel uygulamalarda yüksek debili basınçlı temiz su temini amacıyla geliştirilmiş iki pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 2/2000 serisi; EXDP-K 2/2004, EXDP-K 2/2006 ve EXDP-K 2/2008 olmak üzere ürün sayfasında üç farklı model seçeneğiyle sunulmaktadır. Serinin maksimum debisi 2×45 m³/h olup, mevcut model tablosuna göre maksimum basma yüksekliği 59 mSS ile 128 mSS arasında değişmektedir.
EXDP-K 2/2004 modeli 2×7,5 HP / 2×5,5 kW motor gücü, 2×45 m³/h maksimum debi ve 59 mSS maksimum basınç değerine sahiptir. EXDP-K 2/2006 modeli 2×10 HP / 2×7,5 kW motor gücü, 2×45 m³/h maksimum debi ve 96 mSS maksimum basınç değerine sahiptir. EXDP-K 2/2008 modeli ise 2×15 HP / 2×11 kW motor gücü, 2×45 m³/h maksimum debi ve 128 mSS maksimum basınç değerine sahiptir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Sistem giriş ve çıkış bağlantıları 3" / 3" ölçüsündedir.
Hidrofor seti; 2 adet dik milli santrifüj pompa, iki pompa kontrol panosu, manometre, 2 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte komple set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 2/2004 ve EXDP-K 2/2006 modelleri için 750 litre / 10 bar; EXDP-K 2/2008 modeli için ise 750 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
