PN10 Serisi Kapalı Genleşme ve Hidrofor Tankları
ETNA PN10 Serisi kapalı genleşme ve hidrofor tankları, basınçlı su sistemlerinde su ile basınçlı havayı EPDM membran aracılığıyla birbirinden ayıran kapalı tank sistemleridir.
Hidrofor uygulamalarında tank içerisinde oluşturulan basınçlı hava hacmi, sistemdeki basınç değişikliklerini karşılamaya yardımcı olur. Böylece pompanın çok kısa aralıklarla devreye girip çıkması azaltılır ve sistemin daha dengeli çalışması desteklenir.
PN10 ürün ailesi; 50 L, 80 L, 100 L, 200 L, 300 L, 500 L, 750 L, 900 L, 1000 L, 1250 L, 1500 L ve 2000 L olmak üzere farklı hacim seçeneklerinden oluşmaktadır.
Kapalı Genleşme ve Hidrofor Tankının Avantajları
ETNA PN10 Serisi Genel Özellikleri
Hidrofor Tankı Nasıl Çalışır?
ETNA PN10 Serisi Teknik Özellikler
PN10 serisindeki modellerin tank hacmi, çap, yükseklik ve tesisat bağlantı ölçüleri aşağıdaki tabloda karşılaştırılabilir.
| Model | Hacim | İşletme Basıncı | Ön Gaz Basıncı | Çap D | Yükseklik H | Bağlantı |
|---|---|---|---|---|---|---|
| ETNA 50 - PN10 | 50 L | 10 Bar | 4 Bar | 380 mm | 750 mm | 1" |
| ETNA 80 - PN10 | 80 L | 10 Bar | 4 Bar | 430 mm | 960 mm | 1" |
| ETNA 100 - PN10 | 100 L | 10 Bar | 4 Bar | 460 mm | 990 mm | 1" |
| ETNA 200 - PN10 | 200 L | 10 Bar | 4 Bar | 590 mm | 1120 mm | 1 1/4" |
| ETNA 300 - PN10 | 300 L | 10 Bar | 4 Bar | 640 mm | 1230 mm | 1 1/4" |
| ETNA 500 - PN10 | 500 L | 10 Bar | 4 Bar | 750 mm | 1550 mm | 1 1/4" |

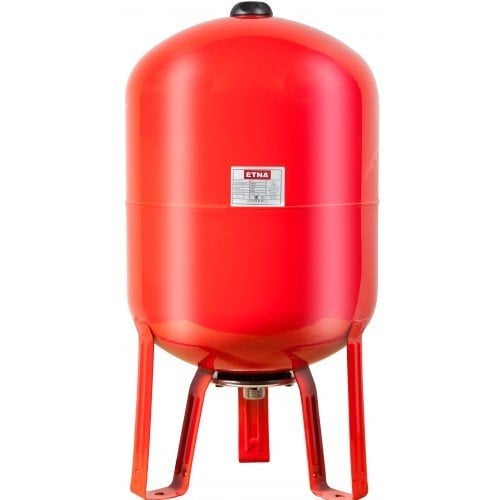

| ETNA 750 - PN10 | 750 L | 10 Bar | 4 Bar | 750 mm | 1950 mm | 2" |
| ETNA 900 - PN10 | 900 L | 10 Bar | 4 Bar | 800 mm | 1950 mm | 2" |
| ETNA 1000 - PN10 | 1000 L | 10 Bar | 4 Bar | 800 mm | 2180 mm | 2" |
| ETNA 1250 - PN10 | 1250 L | 10 Bar | 4 Bar | 960 mm | 2380 mm | 2" |
| ETNA 1500 - PN10 | 1500 L | 10 Bar | 4 Bar | 1100 mm | 2520 mm | 2" |
| ETNA 2000 - PN10 | 2000 L | 10 Bar | 4 Bar | 1100 mm | 2720 mm | 2" |
ETNA PN10 Model Seçenekleri
Tesisatın ihtiyaç duyduğu tank hacmine göre uygun PN10 modeli tercih edilebilir.
ETNA PN10 Tankların Kullanım Alanları
Tank Hava Basıncını Düzenli Kontrol Ettirin
Membranlı tankın doğru çalışabilmesi için ön gaz basıncının sistem şartlarına uygun olması önemlidir. Tank içerisindeki hava basıncının periyodik olarak kontrol edilmesi tankın kullanılabilir hacminin ve sistem performansının korunmasına yardımcı olur.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Hidrofor Tankı Seçimi
Hidrofor tankı seçiminde yalnızca tank hacminin dikkate alınması yeterli değildir. Doğru model belirlenirken pompa debisi, devreye girme ve çıkma basınçları, izin verilen pompa şalt sayısı, sistem çalışma basıncı, tesisat kullanım karakteristiği ve gerekli faydalı tank hacmi birlikte değerlendirilmelidir.
Projeniz için ETNA PN10 serisindeki uygun tank hacminin belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA PN10 Serisi Kapalı Genleşme ve Hidrofor Tankları
ETNA PN10 Serisi kapalı genleşme ve hidrofor tankları ; hidrofor ve uygun kapalı devre tesisat sistemlerinde basınç dengesinin sağlanmasına yardımcı olan değiştirilebilir EPDM membranlı tank çözümleridir.
ETNA PN10 ürün ailesi 50 litre, 80 litre, 100 litre, 200 litre, 300 litre, 500 litre, 750 litre, 900 litre, 1000 litre, 1250 litre, 1500 litre ve 2000 litre tank seçeneklerinden oluşmaktadır.
Serinin maksimum işletme basıncı 10 bar, fabrika ön gaz basıncı 4 bar olup modele göre farklı tesisat bağlantı ölçüleri bulunmaktadır.
Değiştirilebilir EPDM membran sayesinde su ile basınçlı hava birbirinden ayrılır. Hidrofor uygulamalarında membranlı tank, pompanın şalt sayısının sınırlandırılmasına ve basma hattındaki basınç dalgalanmalarının dengelenmesine yardımcı olur.
