HİDROFOR VE TANK BAĞLANTI EKİPMANLARI

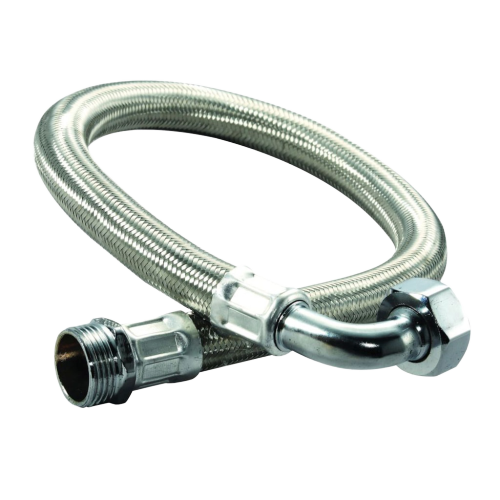

ETNA 2″ – 2″
Paslanmaz Çelik Örgülü Bağlantı Fleksi
100 cm uzunluğundaki bu hidrofor fleksi, uygun bağlantı ölçüsüne sahip hidrofor ile genleşme / hidrofor tankı arasındaki bağlantıda kullanılır. Paslanmaz çelik dış örgüsü ve esnek yapısı, bağlantı hattının yerleşimini kolaylaştırır. Sabit boru bağlantısına göre kurulum alanına uyum sağlamaya yardımcı olan esnek formu, tank bağlantısına erişimi ve gerektiğinde sökme-takma işlemlerini kolaylaştırır.
2″ – 2″ bağlantı • 100 cm uzunluk • PN10 • Maks. 30 °C
Esnek bağlantı, doğru ölçüyle başlar
Hidrofor bağlantı fleksi, pompa grubunu tank bağlantısına ulaştırmak için kullanılan esnek bağlantı elemanıdır. Seçim yalnızca hortum uzunluğuna göre yapılmaz; iki uçtaki bağlantı ölçüsü, tesisat yerleşimi ve sistemin basınç koşulları birlikte değerlendirilir. Bu modelin her iki ucundaki nominal ölçü 2″, katalog uzunluğu 100 cm ve basınç sınıfı PN10 olarak belirtilmiştir. İzin verilen akışkan sıcaklığı en fazla 30 °C’dir.
2″ – 2″ uç ölçüsüyle, tesisat ve tank bağlantısını seçerken net bir başlangıç noktası sağlar.
100 cm nominal uzunluk, bağlantı güzergâhı ve gerekli büküm payı dikkate alınarak değerlendirilir.
Örgü bilgisi dış katmanı tanımlar; iç hortum ve bağlantı parçalarının malzemesi ayrıca doğrulanmalıdır.
Teknik özellikler · 2″ – 2″ / 100 cm
| Özellik | Bu ürün |
|---|---|
| Ürün tipi | Hidrofor bağlantı fleksi |
| Bağlantı ölçüleri | 2″ – 2″ |
| Nominal uzunluk | 100 cm / 1000 mm |
| Dış örgü | Paslanmaz çelik örgü |
| Basınç sınıfı | PN10 |
| Temel kullanım | Hidrofor ile genleşme / hidrofor tankı arasında esnek bağlantı |
| Bağlantı uyumu | Karşı bağlantının ölçüsü, diş tipi ve sızdırmazlık yüzeyiyle doğrulanmalıdır |
| İzin verilen akışkan sıcaklığı | En fazla 30 °C |
PN10, nominal basınç sınıfıdır. Her sıcaklıkta koşulsuz 10 bar çalışma garantisi olarak yorumlanmamalıdır. Seçimde pompanın kapalı vana basıncı, tesisat basıncı, olası basınç darbeleri ve üreticinin çalışma koşulları birlikte kontrol edilmelidir.
Nerelerde değerlendirilir?
Öncelikli kullanım alanı, hidrofor grubu ile genleşme / hidrofor tankı arasındaki esnek bağlantıdır. Yeni kurulumda veya mevcut fleksin yenilenmesinde, 2″ – 2″ bağlantı ve 100 cm uzunluğun tesisata uygunluğu kontrol edilerek seçilir. Hidrofor sistemlerinde denge tankı bağlantısında; ısıtma tesisatlarında ise genleşme tankı bağlantı noktasındaki akışkan sıcaklığının 30 °C’yi aşmadığı ve diğer çalışma koşullarının uygun olduğu uygulamalarda değerlendirilir. Isıtma devresinin sıcak ana hattına doğrudan uygun olduğu varsayılmamalıdır. Kimyasal akışkanlar, emiş hattı veya içme suyu ile temas için ayrıca ürün uygunluğu doğrulanmalıdır.
Sipariş öncesi 4 kontrol
- İki uç ölçüsü: Hidrofor ve tank tarafındaki bağlantıların 2″ ölçüsüyle uyumunu kontrol edin.
- Bağlantı geometrisi: Diş standardını, iç / dış diş yapısını ve conta oturma yüzeyini karşı parçayla eşleştirin.
- Güzergâh uzunluğu: 100 cm değeri, iki nokta arasındaki düz mesafeye eşit kabul edilmemelidir; kıvrım ve rahat montaj payı bırakın.
- Çalışma koşulları: PN10 basınç sınıfını ve en fazla 30 °C akışkan sıcaklığını esas alın; akışkan ve bağlantı uyumunu teknik ekiple netleştirin.
Montaj ve bakım önerileri
- Montajdan önce sistemi durdurun, basıncı boşaltın ve fleksin hasarsız olduğunu kontrol edin.
- Hortumu burmadan, germeden veya keskin kıvrım oluşturmadan yerleştirin; üreticinin bükülme sınırını aşmayın.
- Sıkma sırasında bağlantı gövdesini uygun anahtarla karşı tutun; hortumu döndürerek sıkmayın.
- Tankın veya borunun ağırlığını fleks üzerine taşımayın; temas ve sürtünmeyi önleyin.
- Uygun sızdırmazlık elemanı kullanın; devreye almada bağlantıları kaçak açısından kontrol edin.
- Örgü hasarı, şişme, sızıntı veya korozyon görüldüğünde ürünü kontrol ettirin.
Sık sorulan sorular
Bu model hangi ölçüdedir?
Her iki bağlantı ucu 2″, nominal uzunluğu 100 cm’dir. Bağlantı ölçüsü, hortumun ölçülmüş iç çapı anlamına gelmez.
Paslanmaz örgü, tüm parçaların paslanmaz olduğu anlamına gelir mi?
Hayır. Tanım dış örgüye aittir. İç hortum, conta ve uç parçaların malzemesi için ürüne özel bilgi gerekir.
Titreşimi tamamen keser mi?
Esnek bağlantı tek başına sistemin titreşim veya ses yalıtımı garantisi değildir. Pompa montajı, boru destekleri ve işletme koşulları birlikte değerlendirilmelidir.
Bağlantı uyumunu birlikte netleştirelim
Hidrofor ve tank bağlantı ölçülerini, aradaki mesafeyi ve sistem basıncını paylaşın; 2″ – 2″ / 100 cm modelinin tesisatınıza uygunluğunu birlikte değerlendirelim.
MekanikPark’a danışınÖlçü ve örgü bilgileri: ETNA hidrofor tankları ve bağlantı fleksleri kataloğu. Basınç sınıfı: PN10. İzin verilen akışkan sıcaklığı: en fazla 30 °C. İç hortum malzemesi, diş standardı ve bükülme yarıçapı için ürüne özel bilgi alınmalıdır.
