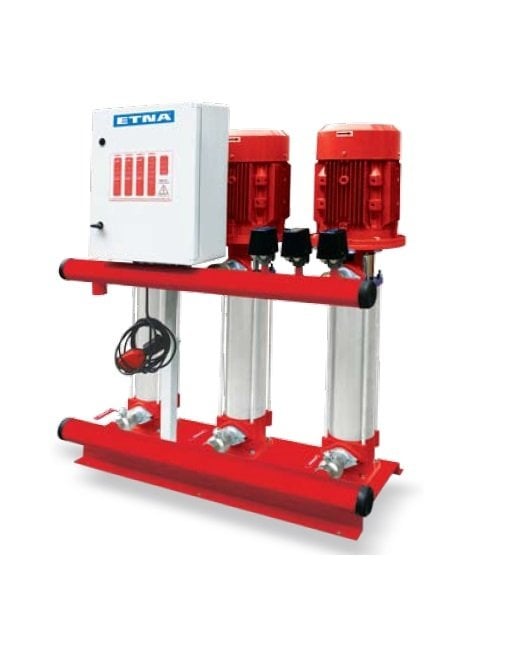

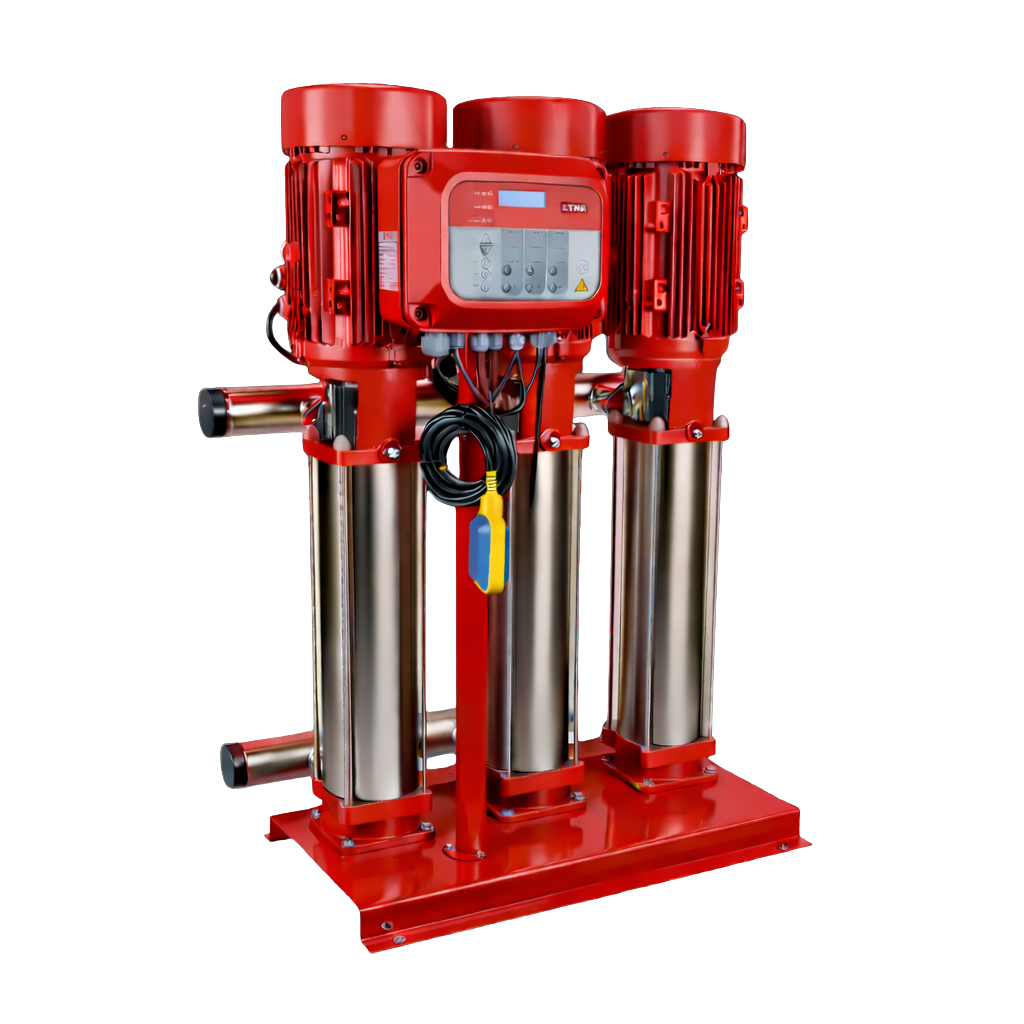

ETNA Y3 KO 35 Üç Pompalı Yangın Hidroforu Serisi
ETNA Y3 KO 35 serisi; yangın anında tesisatın ihtiyaç duyduğu basınçlı suyun sağlanması amacıyla tasarlanmış, üç adet dik milli santrifüj pompadan oluşan profesyonel yangın hidrofor sistemidir. Kaynak ürün tanımına göre Y3 KO serisi, sadece yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla kullanılmak üzere tasarlanmıştır. Y3 KO 35 ürün grubunda Y3 KO 35/3-55, Y3 KO 35/4-75, Y3 KO 35/5-110, Y3 KO 35/6-110, Y3 KO 35/7-150 ve Y3 KO 35/8-150 olmak üzere 6 farklı model bulunmaktadır.
Genel Özellikler
Pompa ve Yangın Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Uygulama | Yangın Dolabı İhtiva Eden Tesisatlar |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Otomatik Test | Haftalık Test Sistemi |
| Alarm | Sesli ve Işıklı Alarm |
| Basınç Kontrolü | 3 Adet Basınç Şalteri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu ve Fırın Boyalı Çelik Şase |
Hidrolik Performans Eğrileri
Y3 KO 35 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×25 m³/h | 3×30 m³/h | 3×35 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| Y3 KO 35/3-55 | 3×7,5 HP | 3×5,5 kW | 3×14,1 A | 50 mSS | 40 mSS | 33 mSS | 750 L / PN10 |
| Y3 KO 35/4-75 | 3×10 HP | 3×7,5 kW | 3×18,5 A | 64 mSS | 55 mSS | 40 mSS | 750 L / PN10 |
| Y3 KO 35/5-110 | 3×15 HP | 3×11 kW | 3×19,5 A | 80 mSS | 67 mSS | 50 mSS | 750 L / PN10 |
| Y3 KO 35/6-110 | 3×15 HP | 3×11 kW | 3×28,5 A | 92 mSS | 77 mSS | 60 mSS | 750 L / PN16 |
| Y3 KO 35/7-150 | 3×20 HP | 3×15 kW | 3×28,5 A | 112 mSS | 92 mSS | 70 mSS | 750 L / PN16 |
| Y3 KO 35/8-150 | 3×20 HP | 3×15 kW | 3×32,5 A | 130 mSS | 108 mSS | 80 mSS | 750 L / PN16 |

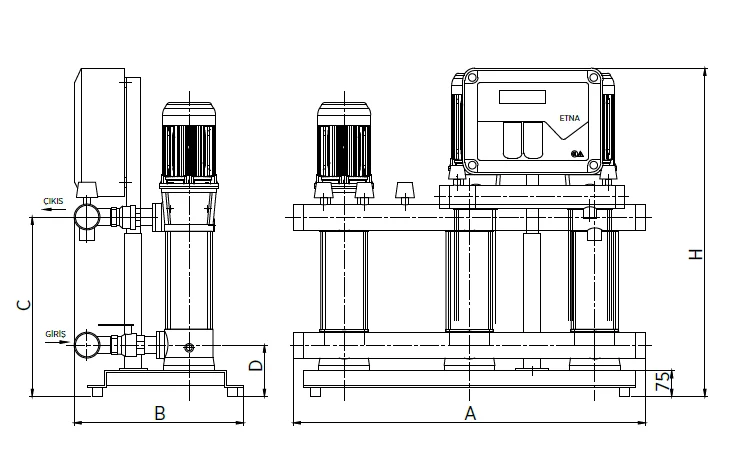

Teknik Ölçü Çizimi
Y3 KO 35 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| Y3 KO 35/3-55 | 4" | 3" | 1040 | 780 | 468 | 190 | 880 |
| Y3 KO 35/4-75 | 4" | 3" | 1040 | 780 | 514 | 190 | 925 |
| Y3 KO 35/5-110 | 4" | 3" | 1050 | 1043 | 559 | 190 | 1290 |
| Y3 KO 35/6-110 | 4" | 3" | 1050 | 1043 | 605 | 190 | 1290 |
| Y3 KO 35/7-150 | 4" | 3" | 1050 | 1043 | 651 | 190 | 1290 |
| Y3 KO 35/8-150 | 4" | 3" | 1050 | 1043 | 696 | 190 | 1290 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
Y3 KO 35 Serisi Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu debi ve basınç değerlerine göre uygun Y3 KO 35 modeli seçilmelidir.
750 L / PN10
750 L / PN10
750 L / PN10
750 L / PN16
750 L / PN16
750 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- Bu seri yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla kullanılmak üzere tasarlanmıştır.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Y3 KO 35 serisi için tavsiye edilen tank 750 litre olup basınç sınıfı modele göre PN10 veya PN16 olarak değişmektedir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekmektedir.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
Y3 KO 35 Yangın Hidroforu Seçimi İçin Mühendislik Desteği
Yangın hidroforu seçiminde gerekli yangın debisi, çalışma basıncı, statik yükseklik, tesisat basınç kayıpları, yangın dolabı sayısı ve proje tasarım kriterleri birlikte değerlendirilmelidir. Projenize uygun ETNA Y3 KO 35 modelinin, çalışma basıncının, genleşme tankı basınç sınıfının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y3 KO 35 Üç Pompalı Dik Milli Yangın Hidroforları
ETNA Y3 KO 35 serisi üç pompalı dik milli yangın hidroforları, yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla basınçlı su sağlamak üzere geliştirilmiş profesyonel yangın hidrofor sistemleridir. Y3 KO 35 ürün grubu; Y3 KO 35/3-55, Y3 KO 35/4-75, Y3 KO 35/5-110, Y3 KO 35/6-110, Y3 KO 35/7-150 ve Y3 KO 35/8-150 olmak üzere altı farklı modelden oluşmaktadır. Serinin motor güçleri 3×7,5 HP / 3×5,5 kW ile 3×20 HP / 3×15 kW arasında değişmektedir. Farklı kademe ve motor gücü seçenekleri sayesinde yangın tesisatının ihtiyaç duyduğu debi ve basınç değerlerine uygun model seçimi yapılabilir. Tüm Y3 KO 35 modellerinde 4" emiş ve 3" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor genleşme tankı tüm modellerde 750 litre olup, tank basınç sınıfı modele göre PN10 veya PN16 olarak değişmektedir. ETNA Y3 KO 35 yangın hidroforlarında haftalık otomatik test sistemi ile sesli ve ışıklı alarm bulunmaktadır. Elektronik kontrol paneli üzerinden pompa hazır, devrede ve hata durumları, faz gerilimleri ve motor akımları izlenebilir. Sistem ayrıca düşük akım koruması ve 5 metre seviye flatörü sayesinde susuz çalışmaya karşı koruma sağlar. ETNA Y3 KO 35; üç pompalı yangın hidroforu, dik milli yangın hidroforu, yangın dolabı hidroforu, otomatik testli yangın hidroforu, sesli ışıklı alarmlı yangın hidroforu, KO 35 yangın pompası ve ETNA yangın hidroforu uygulamalarında profesyonel basınçlandırma çözümü sunar.
