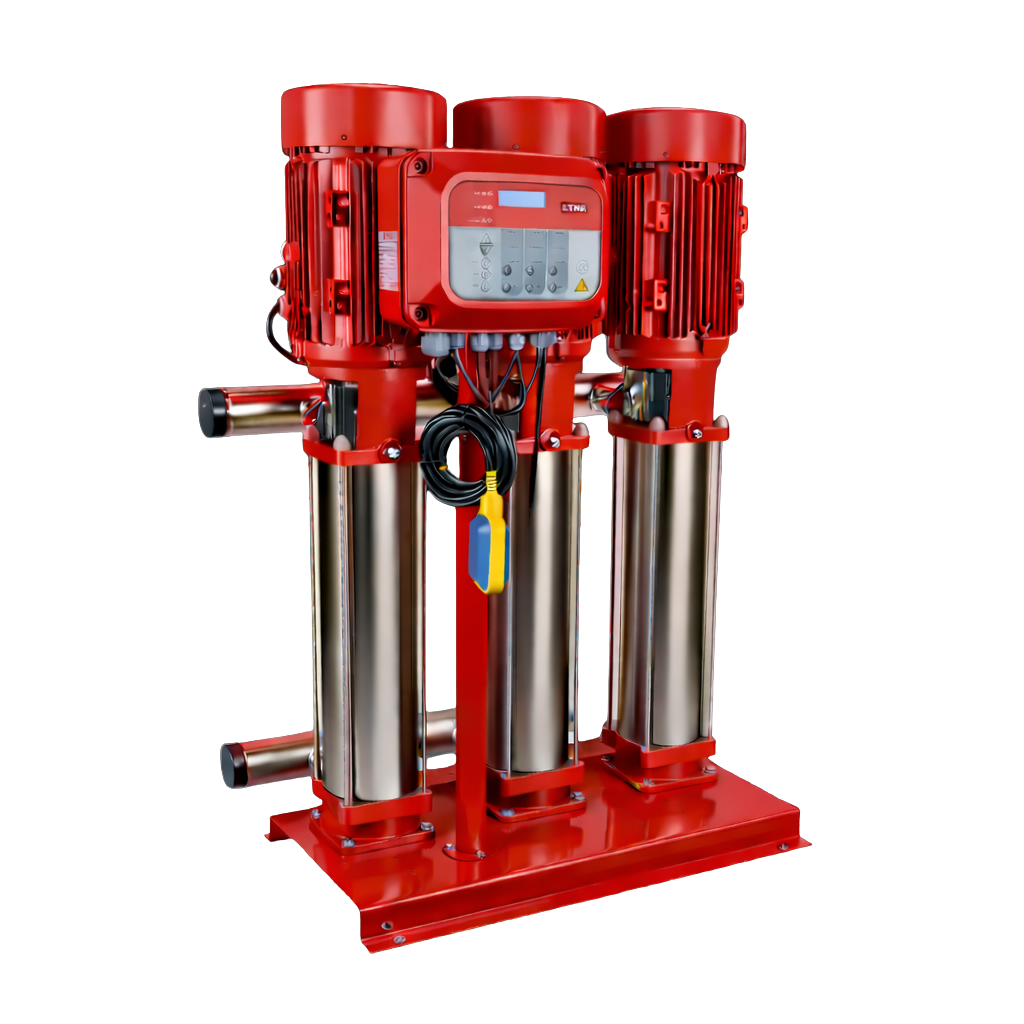

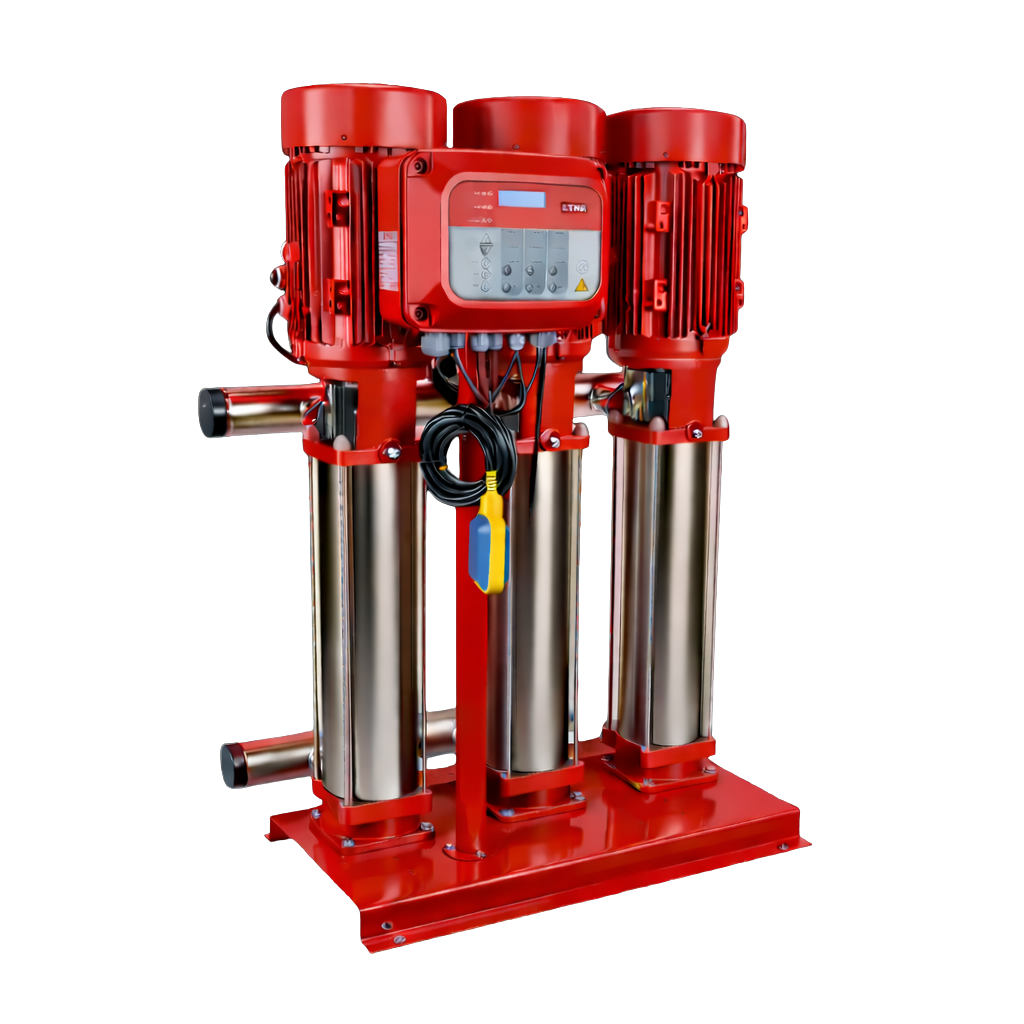

ETNA Y3 KO 25 Üç Pompalı Yangın Hidroforu Serisi
ETNA Y3 KO 25 serisi; yangın anında tesisatın ihtiyaç duyduğu basınçlı suyun sağlanması amacıyla tasarlanmış, üç adet dik milli santrifüj pompadan oluşan profesyonel yangın hidrofor sistemidir. Kaynak ürün tanımına göre Y3 KO serisi sadece yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla kullanılmak üzere tasarlanmıştır. Y3 KO 25 ürün grubunda Y3 KO 25/3-30, Y3 KO 25/4-40, Y3 KO 25/6-55, Y3 KO 25/8-75 ve Y3 KO 25/10-110 olmak üzere 5 farklı model bulunmaktadır.
Genel Özellikler
Pompa ve Yangın Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Uygulama | Yangın Dolabı İhtiva Eden Tesisatlar |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Otomatik Test | Haftalık Test Sistemi |
| Alarm | Sesli ve Işıklı Alarm |
| Basınç Kontrolü | Basınç Şalterleri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu ve Fırın Boyalı Çelik Şase |
Hidrolik Performans Eğrileri
Y3 KO 25 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×18 m³/h | 3×24 m³/h | 3×30 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| Y3 KO 25/3-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 33 mSS | 24 mSS | 11 mSS | 200 L / PN10 |
| Y3 KO 25/4-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 45 mSS | 35 mSS | 18 mSS | 300 L / PN10 |
| Y3 KO 25/6-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 66 mSS | 52 mSS | 31 mSS | 300 L / PN10 |
| Y3 KO 25/8-75 | 3×10 HP | 3×7,5 kW | 3×14,1 A | 92 mSS | 71 mSS | 41 mSS | 500 L / PN16 |
| Y3 KO 25/10-110 | 3×15 HP | 3×11 kW | 3×18,5 A | 115 mSS | 90 mSS | 50 mSS | 750 L / PN16 |
Teknik Ölçü Çizimi
Y3 KO 25 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| Y3 KO 25/3-30 | 3" | 2½" | 800 | 560 | 393 | 165 | 800 |
| Y3 KO 25/4-40 | 3" | 2½" | 800 | 560 | 457 | 165 | 860 |
| Y3 KO 25/6-55 | 3" | 2½" | 800 | 560 | 572 | 165 | 990 |
| Y3 KO 25/8-75 | 3" | 2½" | 800 | 560 | 686 | 165 | 1100 |
| Y3 KO 25/10-110 | 3" | 2½" | 480 | 750 | 830 | 195 | 1290 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
Y3 KO 25 Serisi Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu debi ve basınç değerlerine göre uygun Y3 KO 25 modeli seçilmelidir.
200 L / PN10
300 L / PN10
300 L / PN10
500 L / PN16
750 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- Bu seri yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla kullanılmak üzere tasarlanmıştır.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tavsiye edilen tank kapasitesi ve basınç sınıfı modele göre 200 L PN10, 300 L PN10, 500 L PN16 veya 750 L PN16 olarak değişmektedir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Ürünün garanti kapsamına girmesi için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekir.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalır.
Y3 KO 25 Yangın Hidroforu Seçimi İçin Mühendislik Desteği
Yangın hidroforu seçiminde gerekli yangın debisi, çalışma basıncı, statik yükseklik, tesisat basınç kayıpları, yangın dolabı sayısı ve proje tasarım kriterleri birlikte değerlendirilmelidir. Projenize uygun ETNA Y3 KO 25 modelinin, çalışma basıncının, genleşme tankının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y3 KO 25 Üç Pompalı Dik Milli Yangın Hidroforları
ETNA Y3 KO 25 serisi üç pompalı dik milli yangın hidroforları, yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla basınçlı su sağlamak üzere geliştirilmiş profesyonel yangın hidrofor sistemleridir. Y3 KO 25 ürün grubu; Y3 KO 25/3-30, Y3 KO 25/4-40, Y3 KO 25/6-55, Y3 KO 25/8-75 ve Y3 KO 25/10-110 olmak üzere beş farklı modelden oluşmaktadır. Serinin pompa motor güçleri 3×4 HP / 3×3 kW ile 3×15 HP / 3×11 kW arasında değişmektedir. Farklı kademe ve motor gücü seçenekleri sayesinde tesisatın ihtiyaç duyduğu çalışma basıncına uygun model seçilebilir. Y3 KO 25 modellerinde 3" emiş ve 2½" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor genleşme tankı modele göre 200 litre ile 750 litre arasında değişmekte; tank basınç sınıfı ise PN10 veya PN16 olarak seçilmektedir. ETNA Y3 KO 25 yangın hidroforlarında haftalık otomatik test sistemi ile sesli ve ışıklı alarm bulunmaktadır. Elektronik kontrol paneli üzerinden pompa hazır, devrede ve hata durumları, faz gerilimleri ve motor akımları izlenebilir. Sistem düşük akım koruması ve 5 metre seviye flatörü sayesinde susuz çalışmaya karşı iki aşamalı koruma sağlar. ETNA Y3 KO 25; üç pompalı yangın hidroforu, dik milli yangın hidroforu, yangın dolabı hidroforu, otomatik testli yangın hidroforu, sesli ışıklı alarmlı yangın hidroforu, KO 25 yangın pompası ve ETNA yangın hidroforu uygulamalarında profesyonel basınçlandırma çözümü sunar.
