ETNA Y3 KO 15 Üç Pompalı Yangın Hidroforu Serisi
ETNA Y3 KO 15 serisi; yangın anında tesisatın ihtiyaç duyduğu basınçlı suyun sağlanması amacıyla tasarlanmış, üç adet dik milli santrifüj pompadan oluşan yangın hidrofor sistemidir. Kaynak ürün tanımına göre bu seri sadece yangın dolabı ihtiva eden tesisatlarda kullanılmak üzere tasarlanmıştır. Seride Y3 KO 15/4-22 modelinden Y3 KO 15/12-75 modeline kadar 7 farklı seçenek bulunmaktadır.
Genel Özellikler
Pompa ve Yangın Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Uygulama | Yangın Dolabı İhtiva Eden Yangın Tesisatları |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Otomatik Test | Haftalık Test Sistemi |
| Alarm | Sesli ve Işıklı Alarm |
| Basınç Kontrolü | Basınç Şalterleri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu ve Fırın Boyalı Çelik Şase |
Hidrolik Performans Eğrileri
Y3 KO 15 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×12 m³/h | 3×15 m³/h | 3×18 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| Y3 KO 15/4-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 51 mSS | 42 mSS | 30 mSS | 200 L / PN10 |

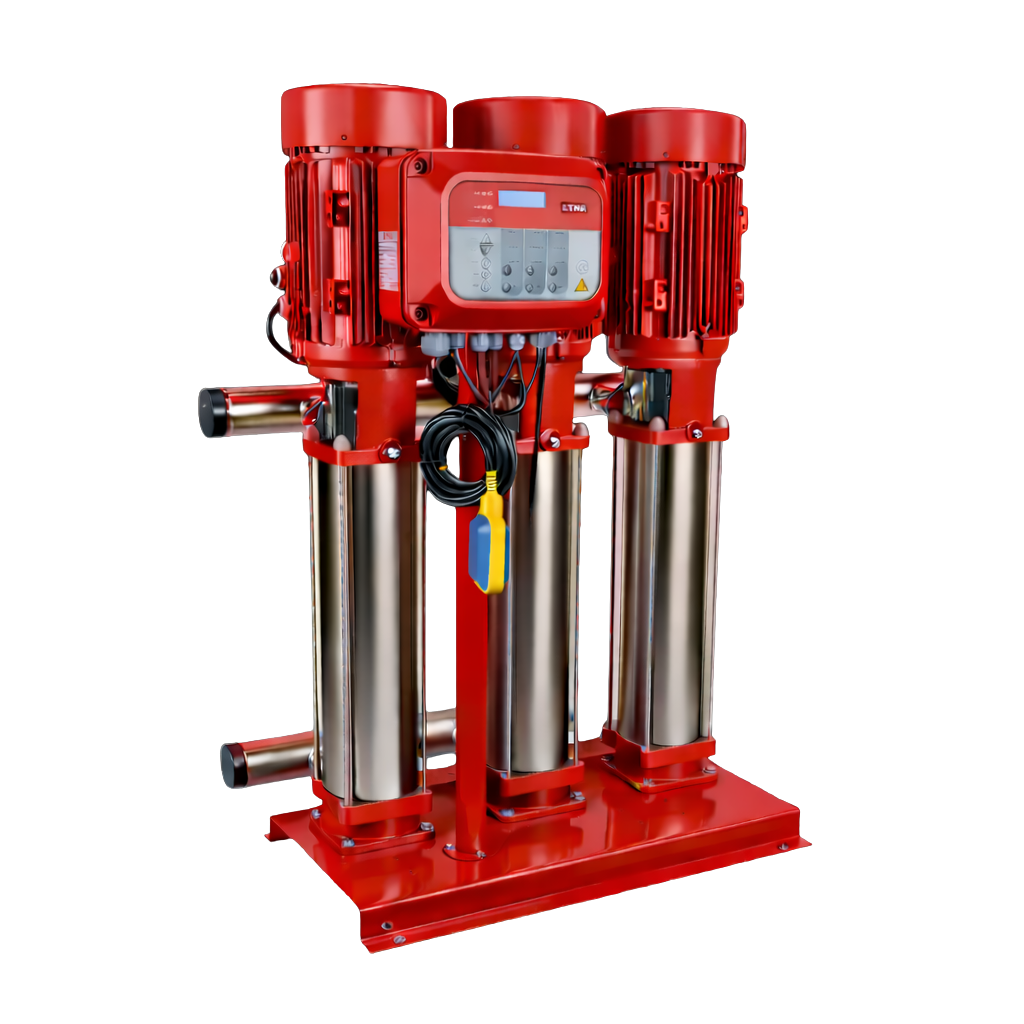

| Y3 KO 15/5-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 64 mSS | 53 mSS | 37 mSS | 200 L / PN10 |
| Y3 KO 15/6-40 | 3×5,5 HP | 3×3 kW | 3×8 A | 77 mSS | 64 mSS | 45 mSS | 300 L / PN10 |
| Y3 KO 15/7-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 90 mSS | 79 mSS | 56 mSS | 300 L / PN16 |
| Y3 KO 15/8-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 107 mSS | 90 mSS | 67 mSS | 300 L / PN16 |
| Y3 KO 15/9-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 120 mSS | 102 mSS | 73 mSS | 300 L / PN16 |

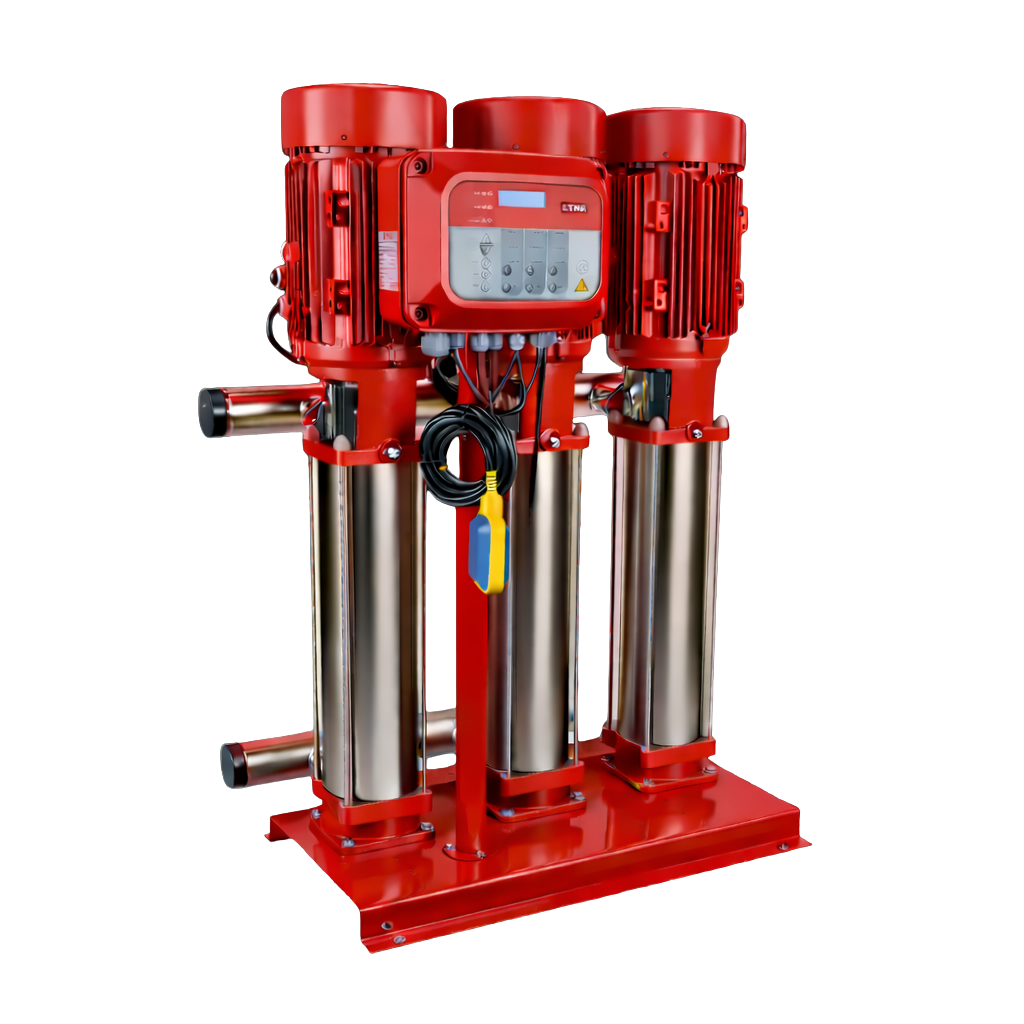

| Y3 KO 15/12-75 | 3×10 HP | 3×5,5 kW | 3×14,1 A | 161 mSS | 137 mSS | 95 mSS | 500 L / PN25 |
Teknik Ölçü Çizimi
Y3 KO 15 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| Y3 KO 15/4-22 | 2½" | 2½" | 800 | 560 | 373 | 130 | 800 |
| Y3 KO 15/5-30 | 2½" | 2½" | 800 | 560 | 411 | 130 | 800 |
| Y3 KO 15/6-40 | 2½" | 2½" | 800 | 560 | 457 | 130 | 855 |
| Y3 KO 15/7-40 | 2½" | 2½" | 800 | 560 | 495 | 130 | 895 |
| Y3 KO 15/8-55 | 2½" | 2½" | 800 | 560 | 533 | 130 | 950 |
| Y3 KO 15/9-55 | 2½" | 2½" | 800 | 560 | 572 | 130 | 990 |
| Y3 KO 15/12-75 | 2½" | 2½" | 800 | 560 | 686 | 130 | 1100 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
Y3 KO 15 Serisi Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu debi ve basınç değerlerine göre uygun Y3 KO 15 modeli seçilmelidir.
200 L / PN10
200 L / PN10
300 L / PN10
300 L / PN16
300 L / PN16
300 L / PN16
500 L / PN25
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- Bu seri kaynak ürün tanımına göre yangın dolabı ihtiva eden tesisatlar için tasarlanmıştır.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tavsiye edilen tank hacmi ve basınç sınıfı modele göre 200 L PN10, 300 L PN10, 300 L PN16 veya 500 L PN25 olarak değişmektedir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
Y3 KO 15 Yangın Hidroforu Seçimi İçin Mühendislik Desteği
Yangın hidroforu seçiminde gerekli yangın debisi, çalışma basıncı, statik yükseklik, tesisat basınç kayıpları, yangın dolabı sayısı ve sistemin tasarım kriterleri birlikte değerlendirilmelidir. Projenize uygun ETNA Y3 KO 15 modelinin, çalışma basıncının, tank basınç sınıfının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y3 KO 15 Üç Pompalı Dik Milli Yangın Hidroforları
ETNA Y3 KO 15 serisi üç pompalı dik milli yangın hidroforları, yangın dolabı ihtiva eden tesisatlarda yangınla mücadele amacıyla basınçlı su sağlamak üzere geliştirilmiş profesyonel yangın hidrofor sistemleridir. Y3 KO 15 ürün grubu; Y3 KO 15/4-22, Y3 KO 15/5-30, Y3 KO 15/6-40, Y3 KO 15/7-40, Y3 KO 15/8-55, Y3 KO 15/9-55 ve Y3 KO 15/12-75 olmak üzere yedi farklı modelden oluşmaktadır. Serinin motor güçleri kaynak teknik tabloya göre 3×3 HP ile 3×10 HP arasında değişmektedir. KO 15 pompa serisinin farklı kademe seçenekleri sayesinde tesisatın ihtiyaç duyduğu basınç değerine uygun model seçimi yapılabilir. Tüm Y3 KO 15 modellerinde 2½" emiş ve 2½" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor genleşme tankı modele göre 200 litre ile 500 litre arasında; basınç sınıfı ise PN10, PN16 veya PN25 olarak değişmektedir. ETNA Y3 KO 15 yangın hidroforlarında haftalık otomatik test sistemi ile sesli ve ışıklı alarm bulunmaktadır. Elektronik kontrol paneli üzerinden pompa hazır, devrede ve hata durumları, faz gerilimleri ve motor akımları izlenebilir. Sistem ayrıca düşük akım koruması ve 5 metre seviye flatörü sayesinde susuz çalışmaya karşı koruma sağlar. ETNA Y3 KO 15; üç pompalı yangın hidroforu, dik milli yangın hidroforu, yangın dolabı hidroforu, otomatik testli yangın hidroforu, sesli ışıklı alarmlı yangın hidroforu, KO 15 yangın pompası ve ETNA yangın hidroforu uygulamalarında profesyonel basınçlandırma çözümü sunar.
