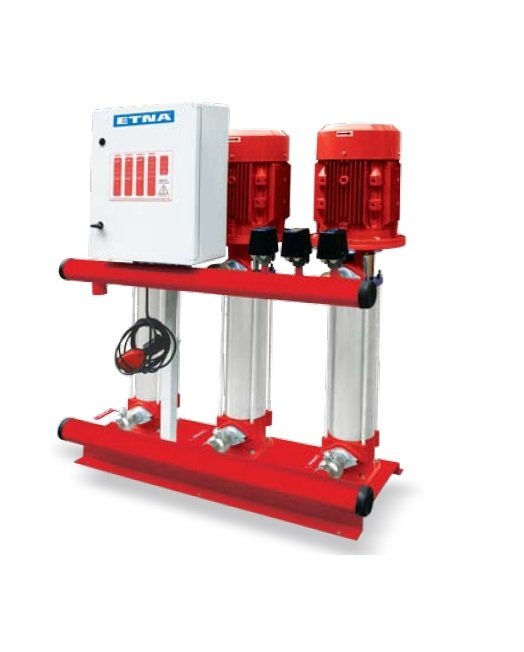

ETNA Y3 KO 10 Üç Pompalı Yangın Hidroforu Serisi
ETNA Y3 KO 10 serisi; yangın anında tesisatın ihtiyaç duyduğu basınçlı suyun sağlanması amacıyla tasarlanmış, üç adet dik milli santrifüj pompadan oluşan yangın hidrofor sistemidir. Kaynak ürün tanımına göre bu seri sadece yangın dolabı ihtiva eden tesisatlarda kullanılmak üzere tasarlanmıştır. Seride Y3 KO 10/5-22 modelinden Y3 KO 10/12-55 modeline kadar 6 farklı seçenek bulunmaktadır.
Genel Özellikler
Pompa ve Yangın Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Uygulama | Yangın Dolabı İhtiva Eden Yangın Tesisatları |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Otomatik Test | Haftalık Test Sistemi |
| Alarm | Sesli ve Işıklı Alarm |
| Basınç Kontrolü | 3 Adet Basınç Şalteri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu ve Fırın Boyalı Çelik Şase |
Hidrolik Performans Eğrileri
Y3 KO 10 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×9 m³/h | 3×12 m³/h | 3×15 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|

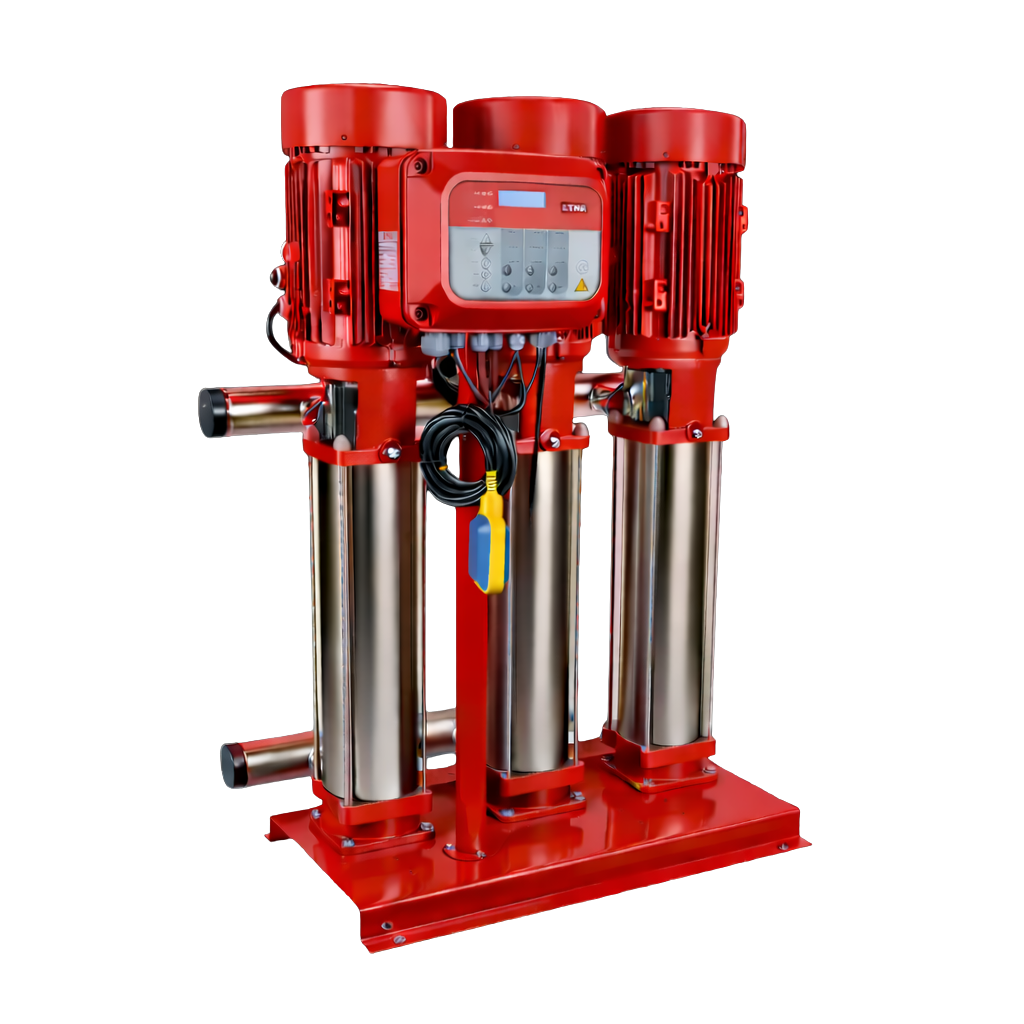

| Y3 KO 10/5-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 61 mSS | 48 mSS | 27 mSS | 200 L / PN10 |
| Y3 KO 10/S7-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 74 mSS | 56 mSS | 38 mSS | 200 L / PN10 |

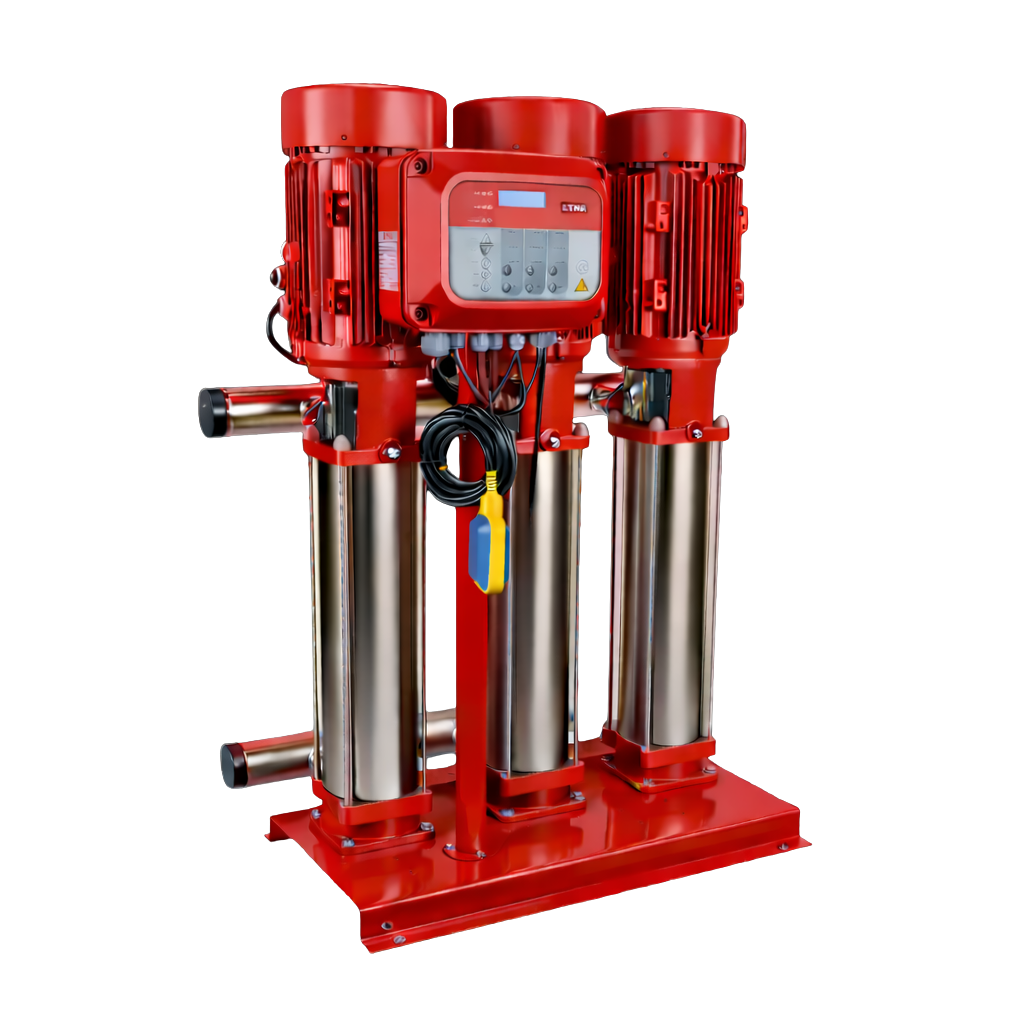

| Y3 KO 10/7-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 86 mSS | 66 mSS | 39 mSS | 300 L / PN16 |
| Y3 KO 10/9-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 110 mSS | 85 mSS | 51 mSS | 300 L / PN16 |
| Y3 KO 10/10-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 125 mSS | 95 mSS | 59 mSS | 300 L / PN16 |
| Y3 KO 10/12-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 153 mSS | 122 mSS | 81 mSS | 300 L / PN16 |
Teknik Ölçü Çizimi
Y3 KO 10 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| Y3 KO 10/5-22 | 2½" | 2½" | 800 | 560 | 411 | 130 | 800 |
| Y3 KO 10/S7-22 | 2½" | 2½" | 800 | 560 | 487 | 130 | 852 |
| Y3 KO 10/7-30 | 2½" | 2½" | 800 | 560 | 487 | 130 | 852 |
| Y3 KO 10/9-40 | 2½" | 2½" | 800 | 560 | 572 | 130 | 963 |
| Y3 KO 10/10-40 | 2½" | 2½" | 800 | 560 | 610 | 130 | 1000 |
| Y3 KO 10/12-55 | 2½" | 2½" | 800 | 560 | 587 | 130 | 1100 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
Y3 KO 10 Serisi Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu debi ve basınç değerlerine göre uygun Y3 KO 10 modeli seçilmelidir.
200 L / PN10
200 L / PN10
300 L / PN16
300 L / PN16
300 L / PN16
300 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler set halinde teslim edilmektedir.
- Bu seri kaynak ürün tanımına göre sadece yangın dolabı ihtiva eden tesisatlar için tasarlanmıştır.
- KO serisi hidroforlarda genleşme tankı ayrıca sipariş edilmelidir.
- Tank hacmi ve basınç sınıfı seçilen modele göre belirlenmelidir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
- İlk devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
Yangın Hidroforu Seçimi İçin Mühendislik Desteği
Yangın hidroforu seçiminde gerekli yangın debisi, çalışma basıncı, statik yükseklik, tesisat basınç kayıpları, yangın dolabı sayısı ve sistemin tasarım kriterleri birlikte değerlendirilmelidir. Projenize uygun ETNA Y3 KO 10 modelinin, çalışma basıncının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
