EXDP-K 3/1500 Serisi Kullanma Suyu Hidroforları
EXDP-K 3/1500 Serisi; yüksek basınçlı su temini gerektiren apartman ve yüksek katlı bina uygulamaları ile yıkama, temizleme prosesleri, bahçe sulama ve benzeri endüstriyel uygulamalarda kullanılmak üzere geliştirilmiştir.

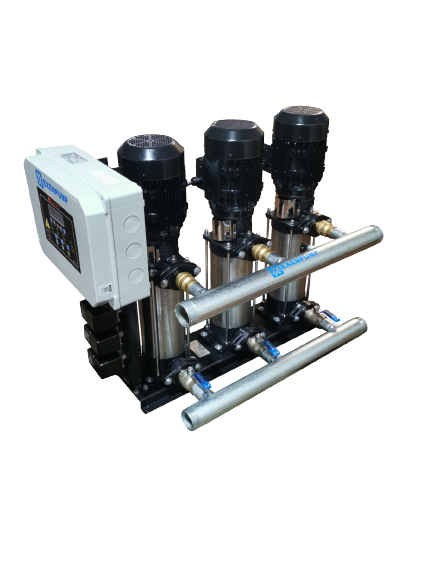

Sistemde bulunan üç adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışmaktadır. 3×30 m³/h pompa kapasitesi sayesinde sistem, yüksek toplam su ihtiyacının bulunduğu büyük ölçekli bina ve tesis uygulamalarına yönelik güçlü bir çözüm sunar.
Seride EXDP-K 3/1504, EXDP-K 3/1506, EXDP-K 3/1508 ve EXDP-K 3/1510 olmak üzere dört farklı model bulunmaktadır.
EXDP-K 3/1500 Serisinin Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | Üç Pompalı Hidrofor Sistemi |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 3 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 3×30 m³/h |
| Maksimum Basma Yüksekliği | 142 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Genel Giriş / Çıkış Bilgisi | DN100 / DN100 |
| Model Tablosu Emme / Basma | DN100 / DN80 |
| Model Motor Güç Aralığı | 3×3 – 3×7,5 kW |
EXDP-K 3/1500 Serisi Performans Eğrileri
EXDP-K 3/1504, 3/1506, 3/1508 ve 3/1510 modellerinin hidrolik performansı aşağıdaki EXDP 1500 Serisi performans eğrisi üzerinden incelenebilir. Üç pompalı hidrofor sisteminin toplam debisi değerlendirilirken grafiğin alt bölümündeki “3 Pompalı” debi ölçeği kullanılmalıdır.
EXDP-K 3/1500 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 3/1504 | 3×4 HP | 3×3 kW | 3×30 m³/h | 59 mSS | 8 | 300 | DN100 | DN80 | 750 L / 10 Bar |
| EXDP-K 3/1506 | 3×5,5 HP | 3×4 kW | 3×30 m³/h | 86 mSS | 12 | 300 | DN100 | DN80 | 750 L / 10 Bar |

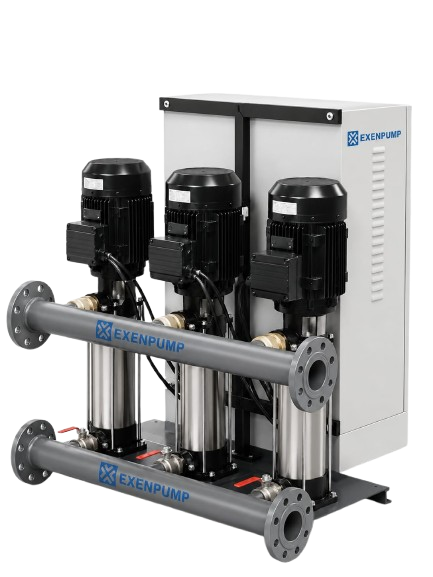

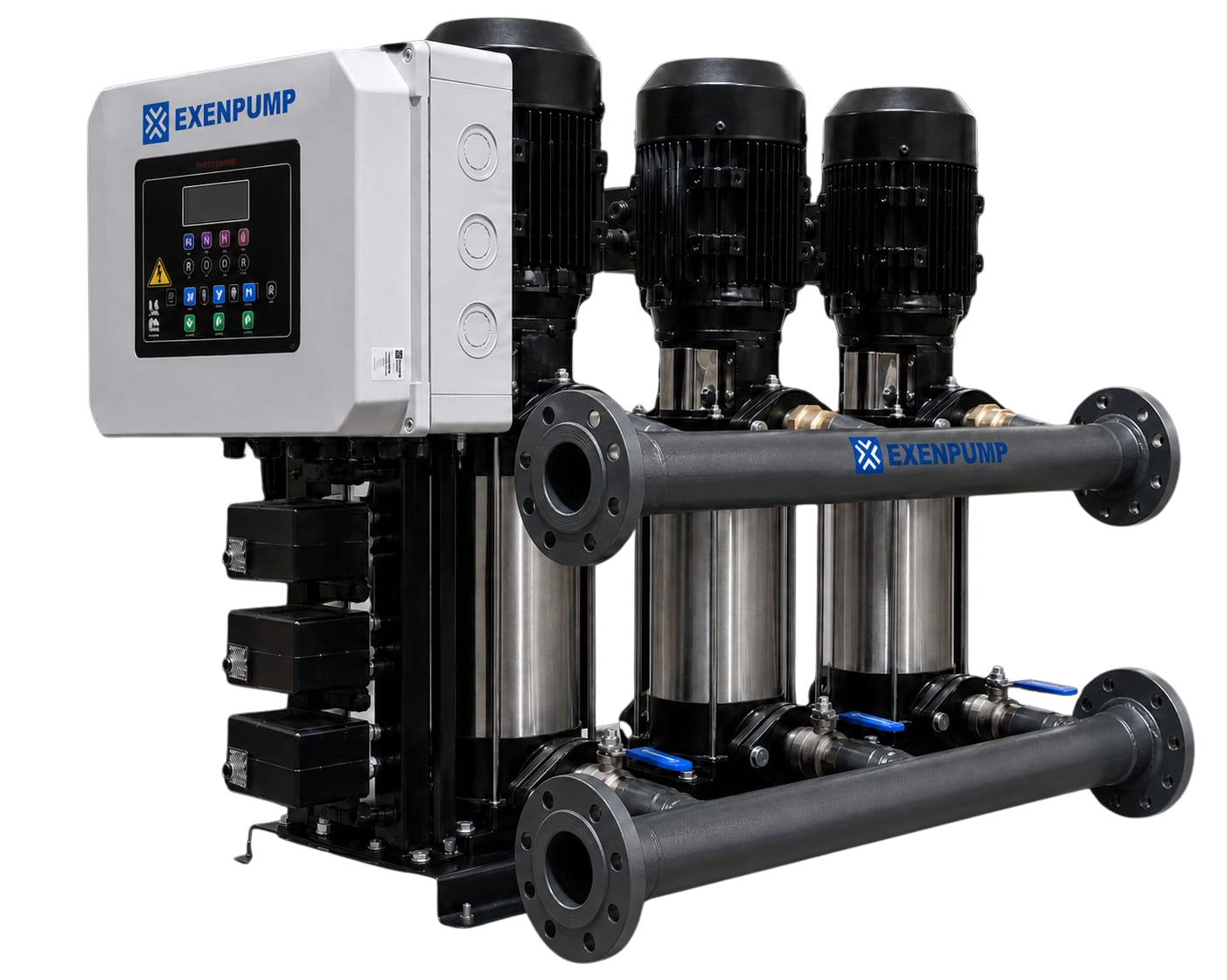

| EXDP-K 3/1508 | 3×7,5 HP | 3×5,5 kW | 3×30 m³/h | 116 mSS | 16 | 300 | DN100 | DN80 | 750 L / 16 Bar |
| EXDP-K 3/1510 | 3×10 HP | 3×7,5 kW | 3×30 m³/h | 142 mSS | 20 | 300 | DN100 | DN80 | 750 L / 16 Bar |
EXDP-K 3/1500 Model Seçenekleri
300 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 3/1500 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 3/1500 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Üç Pompalı Hidrofor Seçimi
Yüksek kapasiteli üç pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina statik yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu, pompa emiş şartları ve genleşme tankı basınç sınıfı birlikte değerlendirilmelidir.
Projeniz için EXDP-K 3/1504, EXDP-K 3/1506, EXDP-K 3/1508 veya EXDP-K 3/1510 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 3/1500 Serisi Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 3/1500 Serisi üç pompalı hidroforlar; apartmanlar, yüksek katlı binalar, toplu konutlar, yıkama ve temizleme prosesleri, bahçe sulama ve yüksek debili basınçlı temiz su temini gerektiren uygulamalarda kullanılmak üzere tasarlanmış üç pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 3/1500 serisi; EXDP-K 3/1504, EXDP-K 3/1506, EXDP-K 3/1508 ve EXDP-K 3/1510 olmak üzere dört farklı modelden oluşmaktadır. Serinin maksimum debisi 3×30 m³/h olup, model seçeneklerine göre maksimum basma yüksekliği 59 mSS ile 142 mSS arasında değişmektedir.
EXDP-K 3/1504 modeli 3×4 HP / 3×3 kW, 3×30 m³/h ve 59 mSS; EXDP-K 3/1506 modeli 3×5,5 HP / 3×4 kW, 3×30 m³/h ve 86 mSS; EXDP-K 3/1508 modeli 3×7,5 HP / 3×5,5 kW, 3×30 m³/h ve 116 mSS; EXDP-K 3/1510 modeli ise 3×10 HP / 3×7,5 kW, 3×30 m³/h ve 142 mSS maksimum performans değerlerine sahiptir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Serinin model tablosunda emiş hattı DN100, basma hattı ise DN80 olarak belirtilmiştir.
Hidrofor seti; 3 adet dik milli santrifüj pompa, üç pompa kontrol panosu, manometre, 3 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 3/1504 ve EXDP-K 3/1506 modelleri için 750 litre / 10 bar; EXDP-K 3/1508 ve EXDP-K 3/1510 modelleri için 750 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
