EXDP-K 2/600 Serisi Kullanma Suyu Hidroforları
EXDP-K 2/600 Serisi; yüksek debi ve basınç ihtiyacına sahip apartman, konut, yüksek katlı bina ve uygun ticari uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiştir.
Sistemde bulunan iki adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışır. Su tüketiminin artmasıyla ikinci pompanın sisteme dahil olması, yüksek toplam debi ihtiyacının karşılanmasına olanak sağlar.
Seride EXDP-K 2/604, EXDP-K 2/606, EXDP-K 2/608, EXDP-K 2/610 ve EXDP-K 2/612 olmak üzere beş farklı basınç seçeneği bulunmaktadır.
İki Pompalı Hidroforun Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 2 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×13 m³/h |
| Seri Maksimum Basma Yüksekliği | 142 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Motor Güç Aralığı | 2×1,5 – 2×4 kW |
EXDP-K 2/600 Serisi Performans Eğrileri
EXDP-K 2/604, 2/606, 2/608, 2/610 ve 2/612 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 600 Serisi performans eğrisi üzerinden karşılaştırılabilir.
EXDP-K 2/600 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|

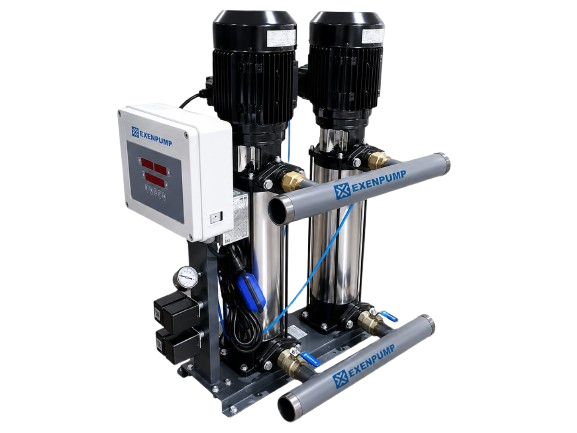

| EXDP-K 2/604 | 2×2 HP | 2×1,5 kW | 2×13 m³/h | 48 mSS | 6 | 60 | 300 L / 10 Bar |

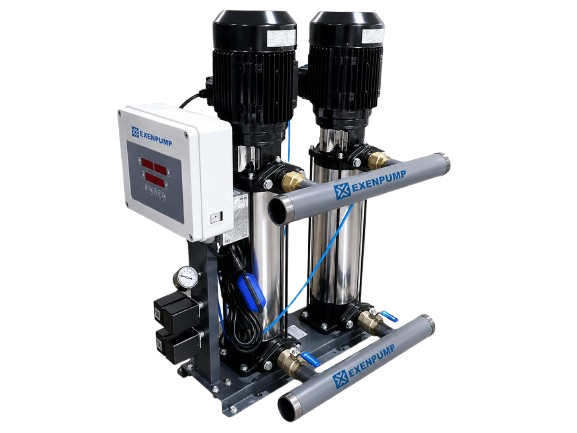

| EXDP-K 2/606 | 2×2 HP | 2×1,5 kW | 2×13 m³/h | 70 mSS | 12 | 60 | 300 L / 10 Bar |
| EXDP-K 2/608 | 2×3 HP | 2×2,2 kW | 2×13 m³/h | 92 mSS | 18 | 60 | 300 L / 10 Bar |
| EXDP-K 2/610 | 2×4 HP | 2×3 kW | 2×13 m³/h | 118 mSS | 22 | 60 | 300 L / 16 Bar |
| EXDP-K 2/612 | 2×5,5 HP | 2×4 kW | 2×13 m³/h | 142 mSS | 28 | 60 | 300 L / 16 Bar |
EXDP-K 2/600 Model Seçenekleri
60 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 2/600 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 2/600 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru İki Pompalı Hidrofor Seçimi
İki pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompa emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 2/604, EXDP-K 2/606, EXDP-K 2/608, EXDP-K 2/610 veya EXDP-K 2/612 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 2/600 Serisi İki Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 2/600 Serisi iki pompalı hidroforlar; apartman, konut, yüksek katlı bina, ticari yapı ve uygun basınçlandırma uygulamalarında yüksek debili basınçlı temiz su temini amacıyla geliştirilmiş iki pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 2/600 serisi; EXDP-K 2/604, EXDP-K 2/606, EXDP-K 2/608, EXDP-K 2/610 ve EXDP-K 2/612 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 2×13 m³/h olup, modele göre maksimum basma yüksekliği 48 mSS ile 142 mSS arasında değişmektedir.
EXDP-K 2/604 modeli 2×2 HP / 2×1,5 kW motor gücü ve 48 mSS, EXDP-K 2/606 modeli 2×2 HP / 2×1,5 kW ve 70 mSS, EXDP-K 2/608 modeli 2×3 HP / 2×2,2 kW ve 92 mSS, EXDP-K 2/610 modeli 2×4 HP / 2×3 kW ve 118 mSS, EXDP-K 2/612 modeli ise 2×5,5 HP / 2×4 kW motor gücü ve 142 mSS maksimum basma yüksekliği sunmaktadır.
Hidrofor seti; 2 adet dik milli çok kademeli santrifüj pompa, iki pompa kontrol panosu, manometre, 2 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte komple set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 2/604, EXDP-K 2/606 ve EXDP-K 2/608 modelleri için 300 litre / 10 bar; EXDP-K 2/610 ve EXDP-K 2/612 modelleri için ise 300 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
