EXDP-K 900 Serisi Kullanma Suyu Hidroforları
EXDP-K 900 Serisi; yüksek su tüketimi ve yüksek basınç ihtiyacına sahip konut, apartman ve uygun ticari uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiştir. Dik milli çok kademeli santrifüj pompa yapısı sayesinde kompakt sistem tasarımı ile yüksek basma yüksekliğini bir araya getirir.
Seride EXDP-K 1/904, EXDP-K 1/906, EXDP-K 1/908, EXDP-K 1/910 ve EXDP-K 1/912 olmak üzere beş farklı basınç seçeneği bulunmaktadır.
Kullanım Alanları
Genel Özellikler & Set İçeriği
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 18 m³/h |
| Maksimum Basma Yüksekliği | 160 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Giriş / Çıkış | 1 1/2" / 1 1/4" |
| Motor Güç Aralığı | 2,2 – 5,5 kW |

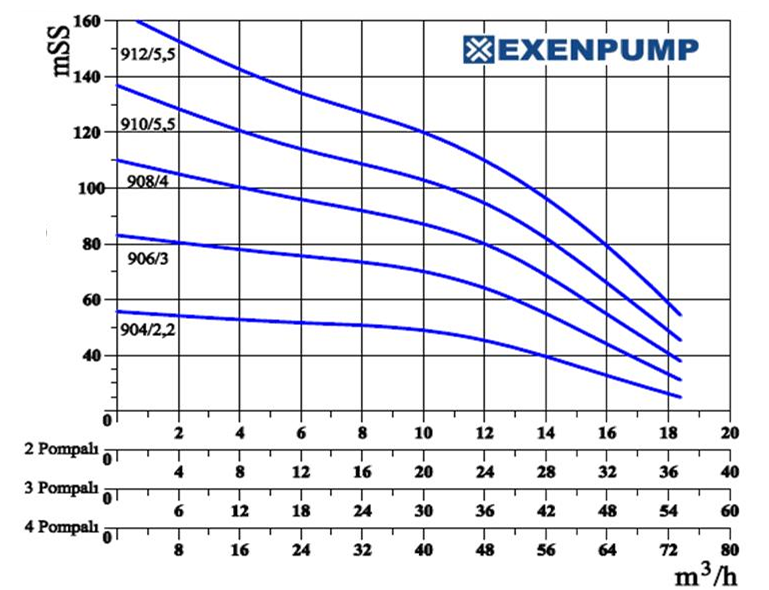

EXDP-K 900 Serisi Performans Eğrileri
EXDP-K 1/904, 1/906, 1/908, 1/910 ve 1/912 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 900 Serisi performans eğrisi üzerinden karşılaştırılabilir.
EXDP-K 900 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|

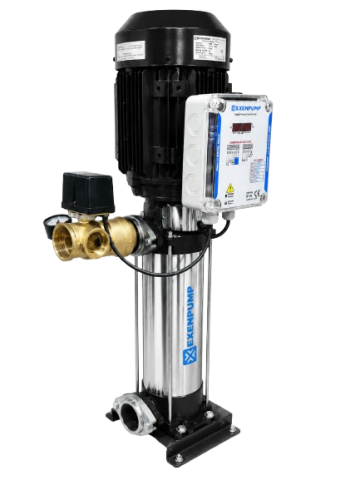

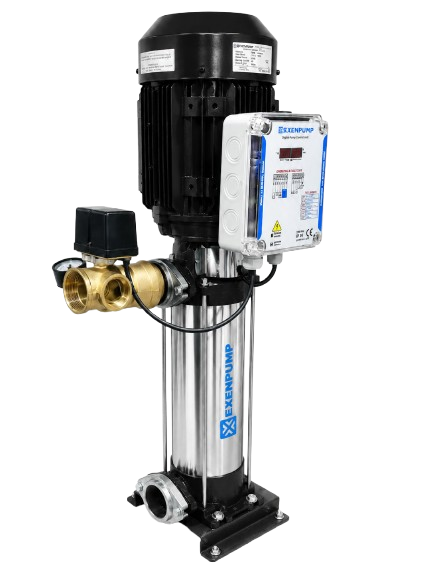

| EXDP-K 1/904 | 3 HP | 2,2 kW | 18 m³/h | 54 mSS | 6 | 60 | 1 1/2" | 1 1/4" | 200 L / 10 Bar |
| EXDP-K 1/906 | 4 HP | 3 kW | 18 m³/h | 80 mSS | 12 | 60 | 1 1/2" | 1 1/4" | 200 L / 10 Bar |
| EXDP-K 1/908 | 5,5 HP | 4 kW | 18 m³/h | 102 mSS | 18 | 60 | 1 1/2" | 1 1/4" | 200 L / 10 Bar |
| EXDP-K 1/910 | 7,5 HP | 5,5 kW | 18 m³/h | 128 mSS | 22 | 60 | 1 1/2" | 1 1/4" | 200 L / 16 Bar |
| EXDP-K 1/912 | 7,5 HP | 5,5 kW | 18 m³/h | 158 mSS | 28 | 60 | 1 1/2" | 1 1/4" | 200 L / 16 Bar |
EXDP-K 900 Model Seçenekleri
60 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 900 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 900 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompanın emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 1/904, EXDP-K 1/906, EXDP-K 1/908, EXDP-K 1/910 veya EXDP-K 1/912 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 900 Serisi Tek Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 900 Serisi tek pompalı hidroforlar ; apartman, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri ile uygun sulama uygulamalarında basınçlı temiz su temini amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 900 serisi; EXDP-K 1/904, EXDP-K 1/906, EXDP-K 1/908, EXDP-K 1/910 ve EXDP-K 1/912 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 18 m³/h olup modele göre maksimum basma yüksekliği 54 mSS ile 158 mSS arasında değişmektedir.
EXDP-K 1/904 modeli 3 HP / 2,2 kW motor gücü ve 54 mSS, EXDP-K 1/906 modeli 4 HP / 3 kW ve 80 mSS, EXDP-K 1/908 modeli 5,5 HP / 4 kW ve 102 mSS, EXDP-K 1/910 modeli 7,5 HP / 5,5 kW ve 128 mSS, EXDP-K 1/912 modeli ise 7,5 HP / 5,5 kW motor gücü ve 158 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.

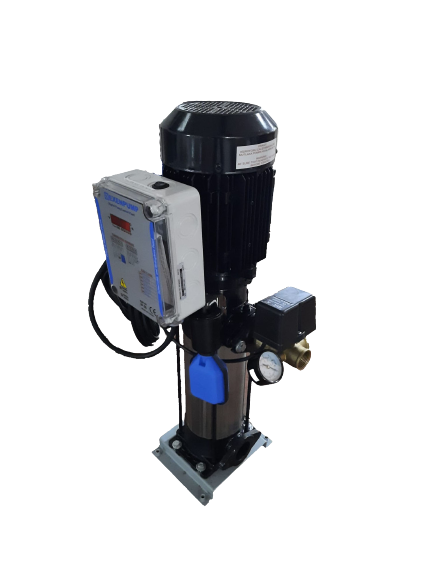

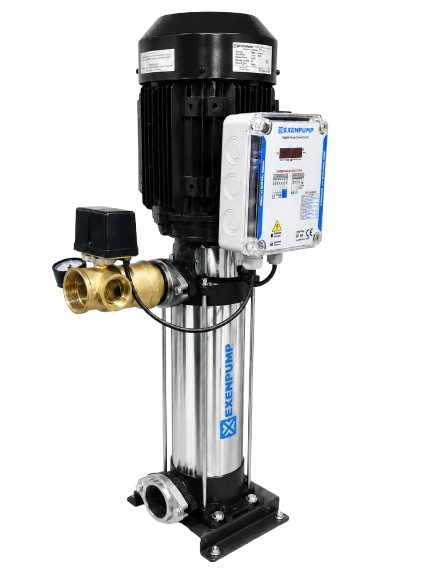

Hidrofor seti; dik milli santrifüj pompa, tek pompa kumanda panosu, manometre, basınç şalteri, 5 yollu konnektör, seviye flatörü ve pompa şasesi ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 1/904, EXDP-K 1/906 ve EXDP-K 1/908 modelleri için 200 litre / 10 bar ; EXDP-K 1/910 ve EXDP-K 1/912 modelleri için ise 200 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
