EFP 15D

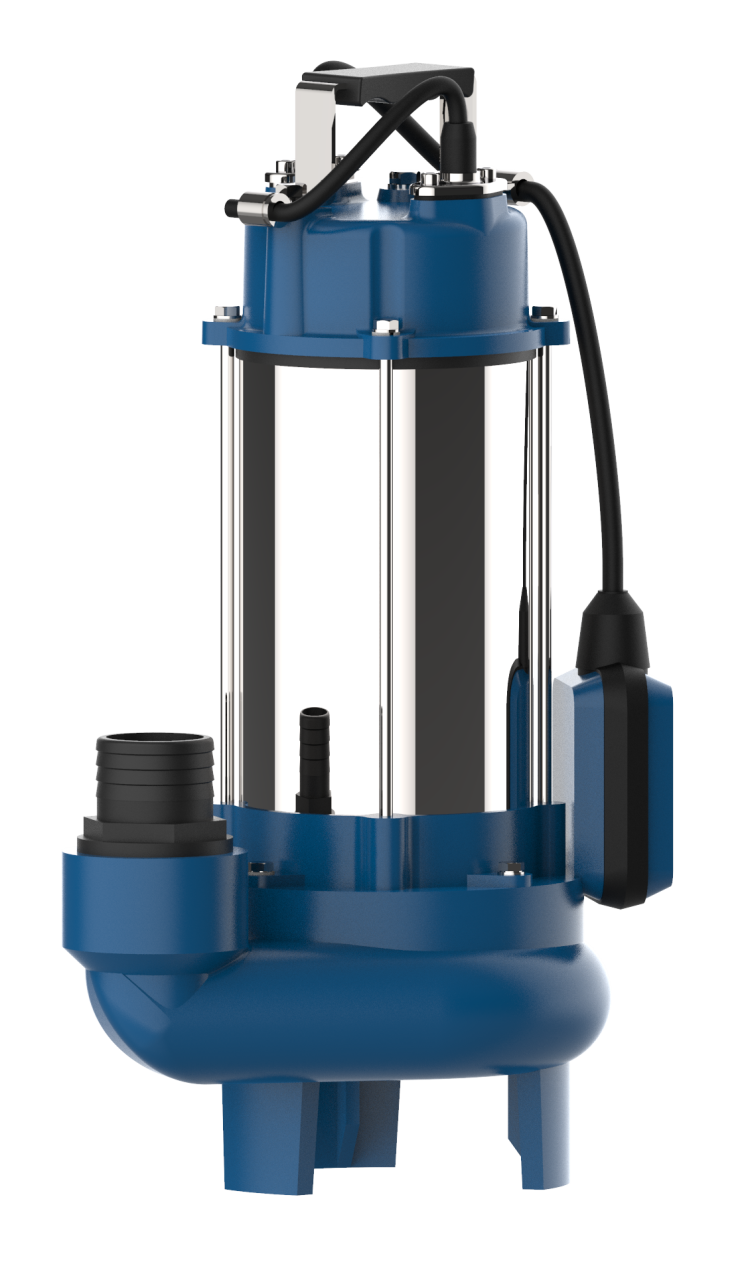

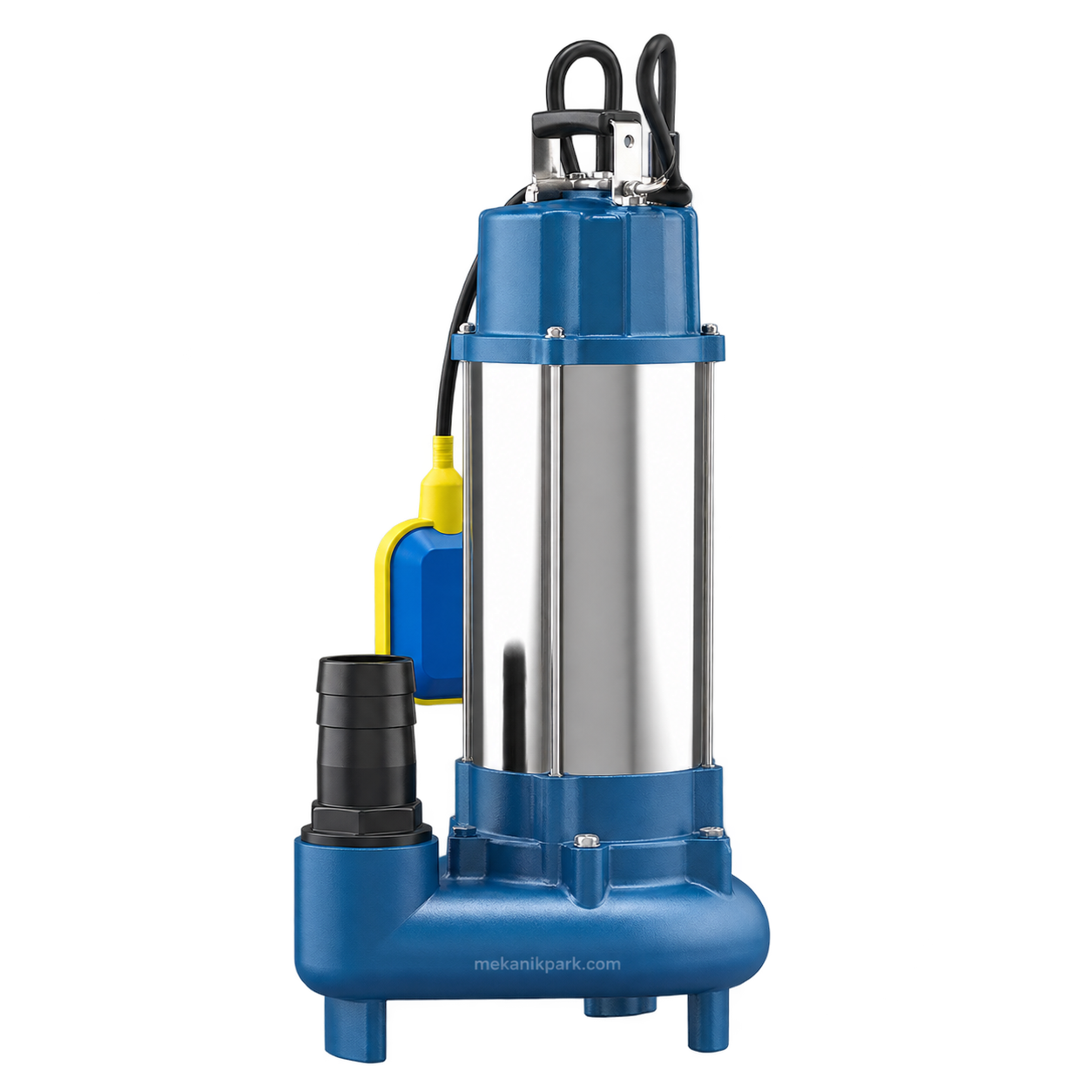

ETNA EFP 15D; konut, apartman ve ticari yapılarda kod seviyesinin altında kalan partiküllü atık suların tahliyesi için geliştirilmiş, flatörlü otomatik çalışma sistemine ve vorteks çark yapısına sahip dalgıç atık su pompasıdır. Foseptik çukurlarındaki atık suların kanalizasyon hattına aktarılması ve atık su toplama haznelerinin otomatik boşaltılması için kullanılabilir.
EFP-D Serisi
EFP-D serisi; konut, apartman ve ticari binalarda kod seviyesinin altında kalan kirli suların tahliyesi amacıyla geliştirilmiş atık su pompalarıdır. Vorteks yapılı çarkı sayesinde zorlu atık su uygulamalarında güvenilir tahliye imkanı sunar.
Öne Çıkan Özellikler
Partiküllü atık suların tahliyesinde güvenilir çalışma sağlayan vorteks yapılı GG20 pik döküm çark.
Su seviyesine bağlı olarak pompanın otomatik devreye girip çıkmasını sağlar.
Monofaze elektrik motoru ile EFP-D serisinin yüksek kapasiteli modelidir.
Graphite & Ceramic / Ceramic & Silicon Carbide çift mekanik salmastra sistemi.
Sargı arası termik aşırı yük koruması motor güvenliğini destekler.
10 metre H07 RN-F kablo ile dalgıç pompa uygulamalarına uygun bağlantı imkanı.
Pompa Yapısı ve Malzemeler
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Vorteks - GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Çift Mekanik Salmastra
Kendinden Flatörlü
Flatörlü Çalışma Prensibi
Hidrolik Performans

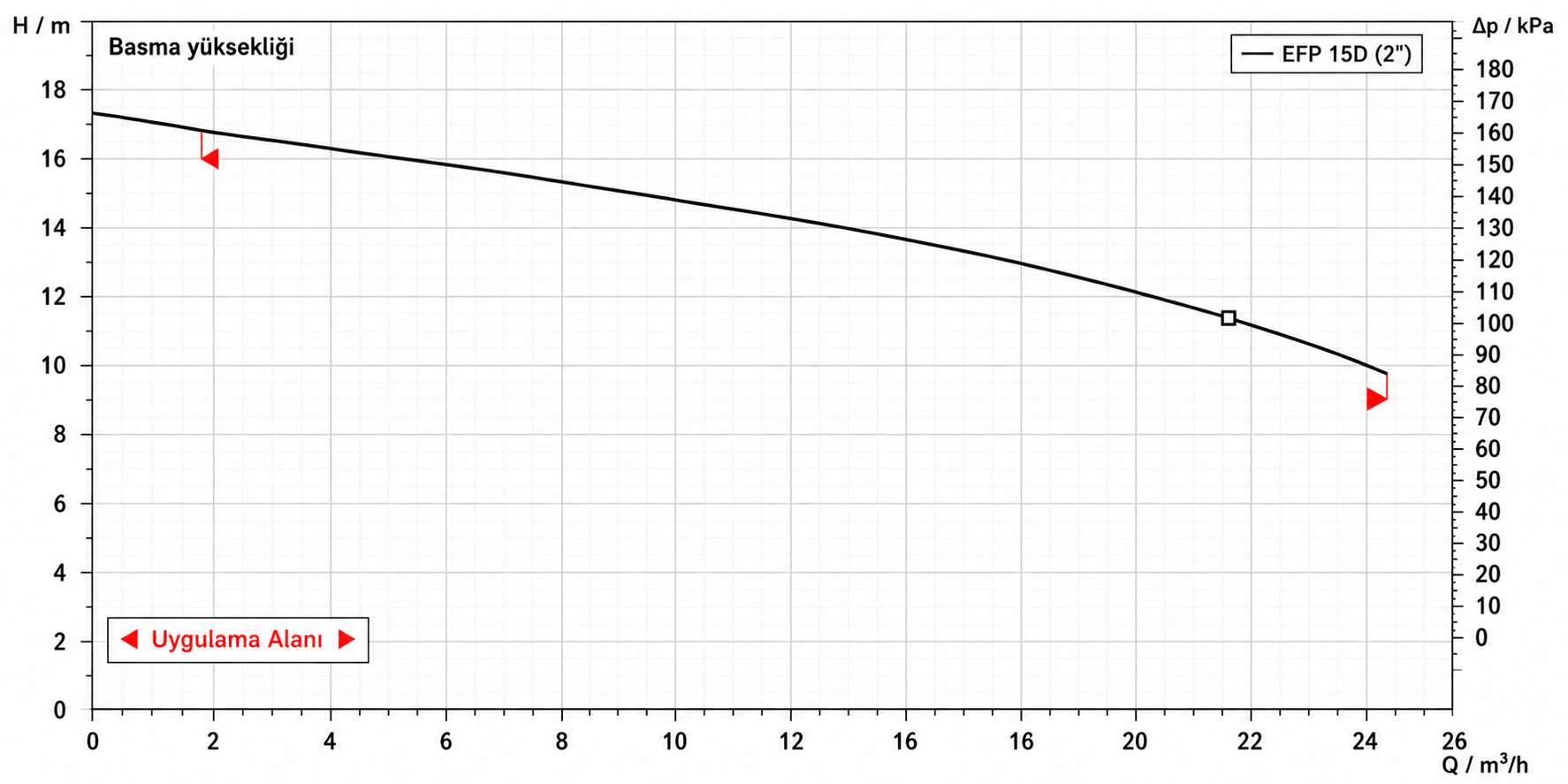

EFP 15D modelinin debi ve basma yüksekliği ilişkisini gösteren hidrolik performans eğrisi ve çalışma noktaları.
| Model | Değer | 0 m³/h | 6 m³/h | 12 m³/h | 18 m³/h | 24 m³/h |
|---|---|---|---|---|---|---|
| EFP 15D | Basınç | 17,5 mSS | 15,9 mSS | 14,1 mSS | 12,2 mSS | 9,6 mSS |
Teknik Özellikler
| Motor Tipi | Asenkron, Monofaze Elektrik Motoru |
| Motor Gücü | 1,5 kW |
| Şebeke Bağlantısı | 1 x 220 V / 50 Hz |
| Motor Devir Hızı | 2900 d/dk |
| Motor Koruması | Sargı Arası Termik Aşırı Yük Koruması |
| Motor Koruma Sınıfı | IP68 |
| İzolasyon Sınıfı | F |
| Basma Hattı | 2" |
| Kablo | 10 m H07 RN-F |
| Geçirgenlik | 5 - 10 mm |
| Basınç Sınıfı | PN10 |
| Akışkan Sıcaklığı | 0 °C - 40 °C |
| Daldırma Derinliği | 5 - 10 m |
| Seviye Kontrolü | Kendinden Flatörlü |
Teknik Çizim ve Ürün Boyutları
EFP 15D modeline ait teknik ölçü çizimi ve ürün boyutları.
EFP 15D Ürün Ölçüleri
| MODEL | DNM | A | B | L | H | H1 | H2 |
|---|---|---|---|---|---|---|---|
| EFP 15D | 2" | 260 | 230 | 180 | 120 | 470 | 520 |
Çalışma Koşulları
Partiküllü Atık Su
0 °C - 40 °C
5 - 10 m
5 - 10 mm
1 x 220 V / 50 Hz
IP68
Montaj ve Kullanım Bilgileri
- Pompa, atık su veya foseptik toplama haznesinde flatörün serbest hareket edebileceği şekilde konumlandırılmalıdır.
- Basma hattında atık suyun pompaya geri dönmesini önlemek amacıyla toplu tip çek valf kullanılması tavsiye edilir.
- Pompa enerji kablosundan çekilerek taşınmamalı veya askıda tutulmamalıdır.
- Flatörün serbest hareket edebilmesi için hazne içerisinde yeterli çalışma alanı bırakılmalıdır.
- Elektrik bağlantısı uygun topraklama ve elektriksel koruma ekipmanları kullanılarak yapılmalıdır.
- Drenaj pompalarında yetkili servis tarafından ilk çalıştırma zorunluluğu bulunmamaktadır. Talep edilmesi durumunda servis bedeli karşılığında bu hizmet ayrıca sağlanabilir.
Doğru Atık Su Pompasını Birlikte Seçelim
Atık suyun niteliği, gerekli debi, basma yüksekliği, partikül boyutu ve tesisat özelliklerine göre uygun drenaj veya foseptik pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA EFP 15D vorteks çarklı flatörlü atık su drenaj pompası , konut, apartman ve ticari yapılardaki partiküllü atık suların tahliye edilmesi için geliştirilmiş monofaze dalgıç atık su pompasıdır. 1,5 kW elektrik motoru, 1 x 220 V / 50 Hz elektrik bağlantısı, 2900 d/dk motor devri, 2" basma hattı ve IP68 motor koruma sınıfına sahiptir. EFP 15D'nin hidrolik performans değerleri kapalı vana noktasında 17,5 mSS, 6 m³/h debide 15,9 mSS, 12 m³/h debide 14,1 mSS, 18 m³/h debide 12,2 mSS ve 24 m³/h debide 9,6 mSS basma yüksekliğidir. GG20 pik döküm pompa gövdesi, GG20 vorteks çark, AISI 304 paslanmaz çelik motor gövdesi ve pompa mili ile dayanıklı bir konstrüksiyona sahiptir. Entegre flatörü sayesinde atık su seviyesine bağlı olarak otomatik devreye girip çıkabilen ETNA EFP 15D; foseptik çukurları, atık su toplama hazneleri ve bina kotunun altında kalan kirli suların kanalizasyon seviyesine aktarılması için kullanılabilir. ETNA EFP 15D flatörlü atık su pompasını MekanikPark.com üzerinden inceleyebilir; doğru drenaj ve foseptik pompası seçimi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
