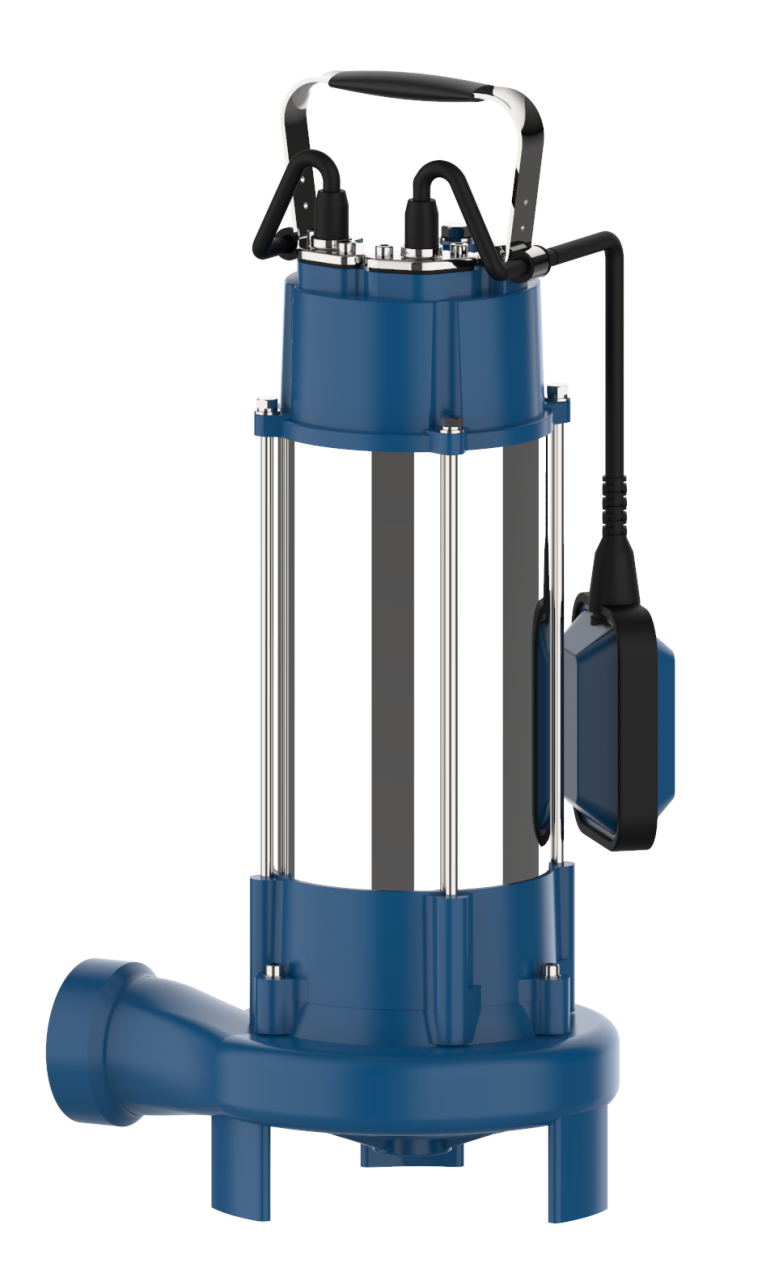

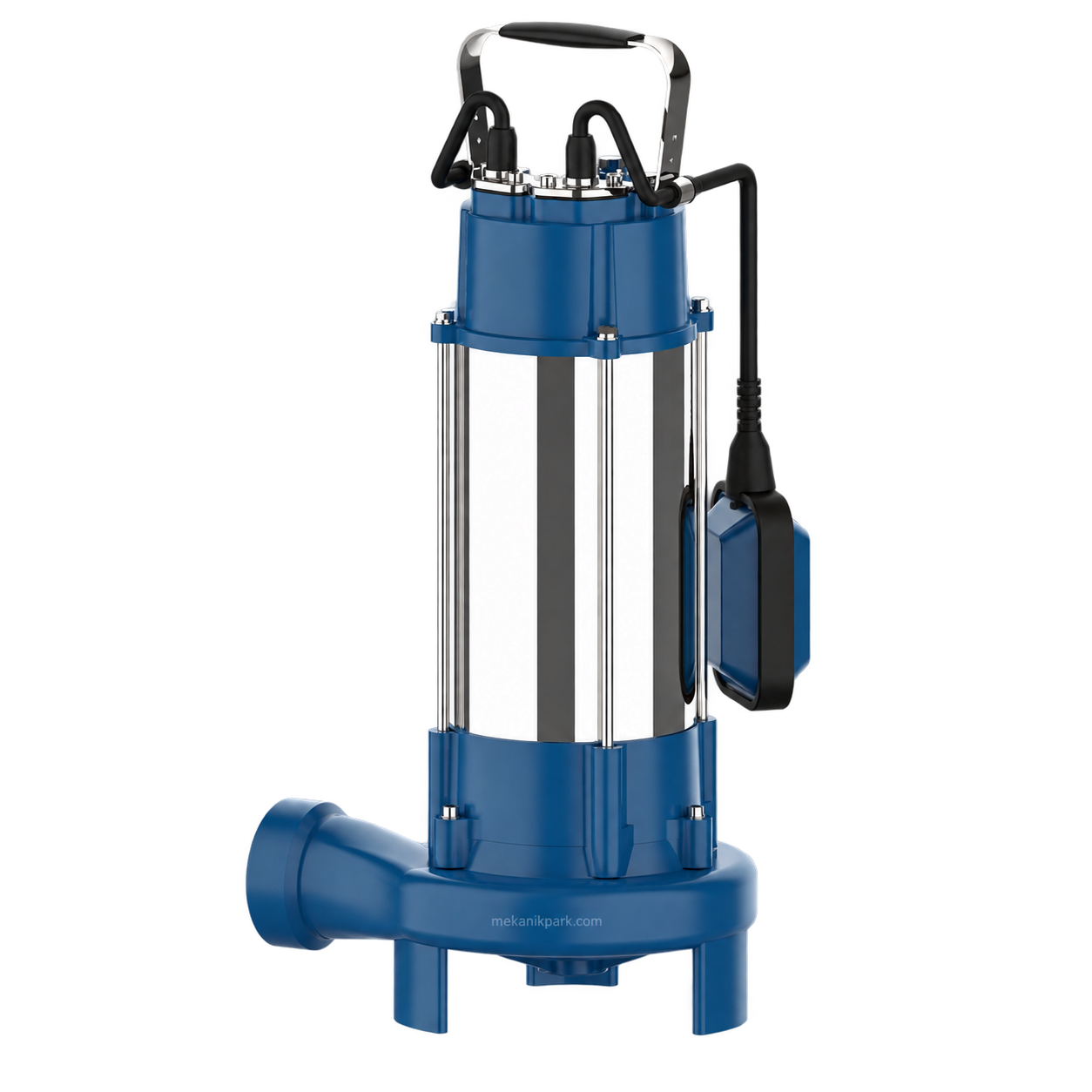

EFP-DP Serisi
EFP-DP serisi, partiküllü atık suların tahliyesinde parçalayıcı bıçak teknolojisinden yararlanır. Tungsten alaşımlı parçalayıcı bıçak, atık su içerisindeki katı maddelerin ve kağıtların parçalanmasına yardımcı olarak zorlu tahliye uygulamalarında güvenilir çalışma sağlar.
Öne Çıkan Özellikler
Paslanmaz tungsten alaşımlı parçalayıcı bıçak, katı maddelerin ve kağıtların parçalanmasına yardımcı olur.
Sıvı seviyesine bağlı olarak pompanın otomatik devreye girip çıkmasını sağlar.
GG20 pik döküm pompa gövdesi zorlu atık su uygulamalarına uygun dayanıklı konstrüksiyon sunar.
Graphite & Ceramic / Ceramic & Silicon Carbide çift mekanik salmastra sistemi.
Sargı arası termik aşırı yük koruması motor güvenliğini destekler.
10 metre H07 RN-F kablo ile dalgıç pompa uygulamalarına uygun bağlantı imkanı.
Pompa Yapısı ve Malzemeler
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Tungsten Alaşımlı Paslanmaz
Kendinden Flatörlü

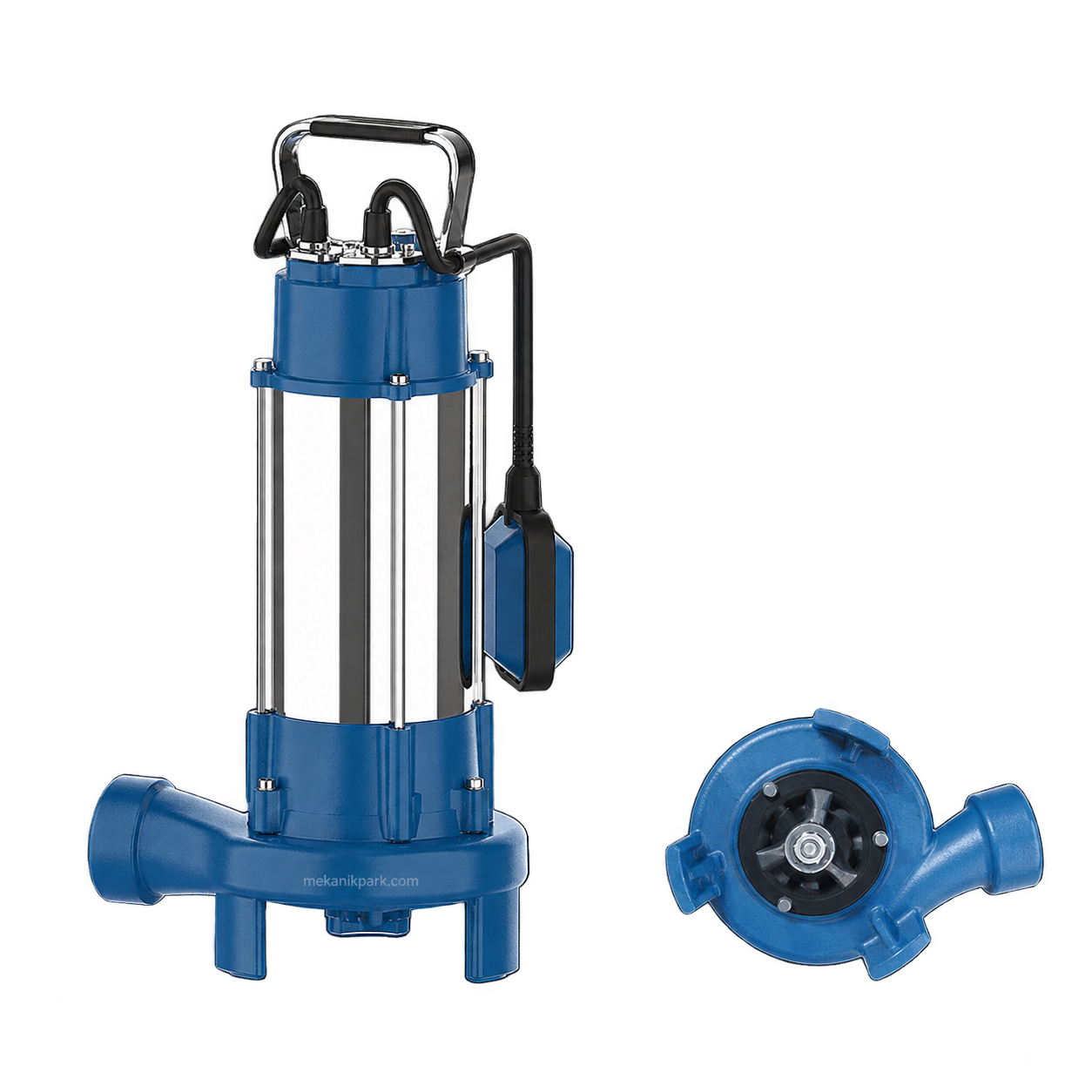

Parçalayıcı Bıçak ve Flatörlü Çalışma
Hidrolik Performans

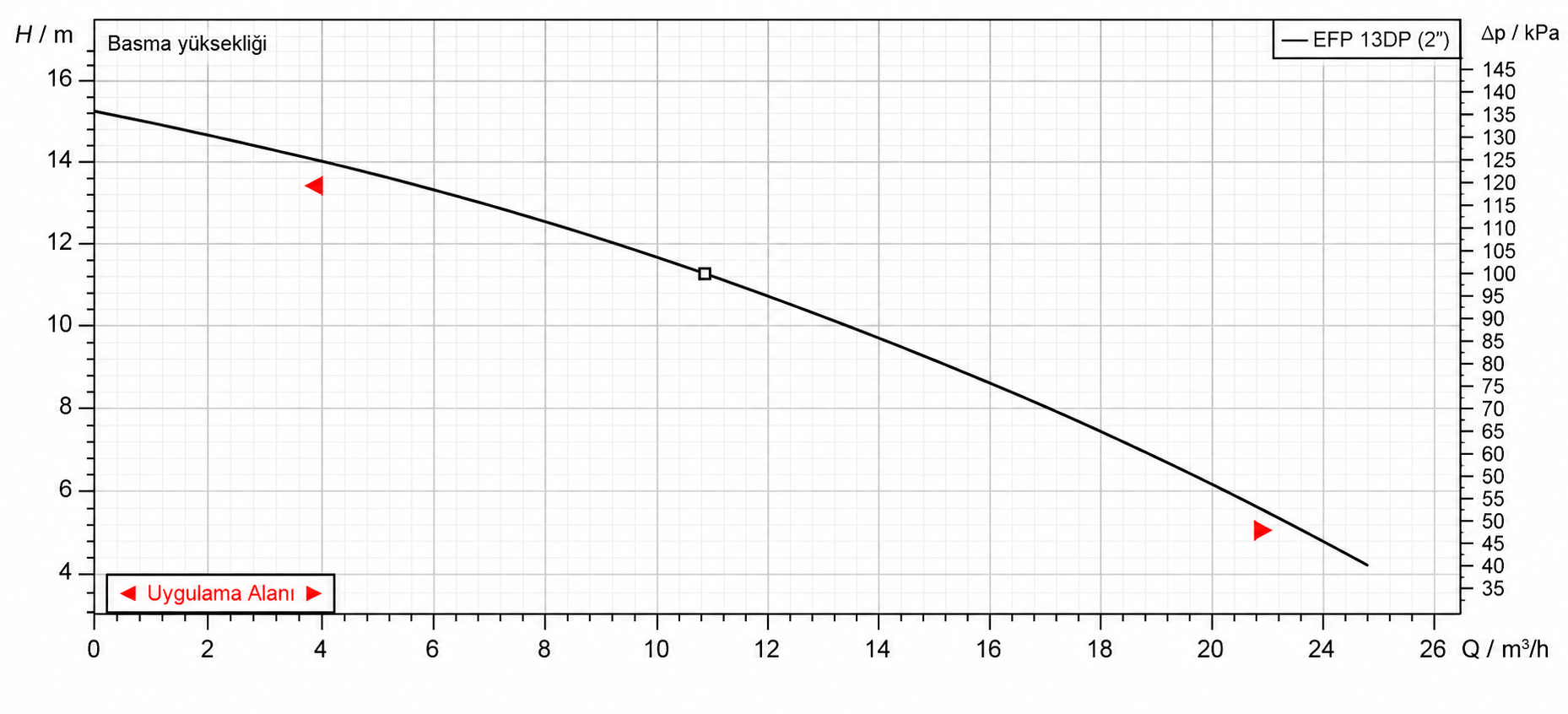

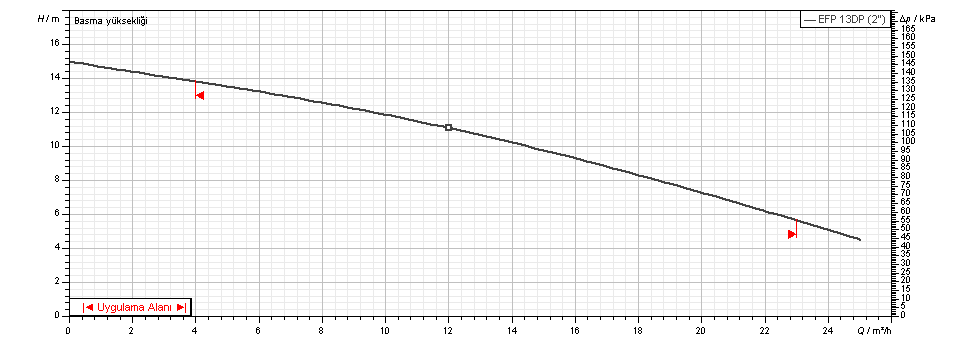

EFP-13DP modelinin debi ve basma yüksekliği ilişkisini gösteren gerçek hidrolik performans eğrisi ve çalışma değerleri.
| Model | Değer | 0 m³/h | 4 m³/h | 8 m³/h | 12 m³/h | 16 m³/h |
|---|---|---|---|---|---|---|
| EFP-13DP | Basınç | 15,0 mSS | 14,0 mSS | 12,5 mSS | 10,8 mSS | 8,8 mSS |
Teknik Özellikler
| Motor Tipi | Asenkron, Monofaze Elektrik Motoru |
| Motor Gücü | 1,35 kW |
| Şebeke Bağlantısı | 1 x 220 V / 50 Hz |
| Motor Devir Hızı | 2900 d/dk |
| Motor Koruması | Sargı Arası Termik Aşırı Yük Koruması |
| Motor Koruma Sınıfı | IP68 |
| İzolasyon Sınıfı | F |
| Basma Hattı | 2" |
| Kablo | 10 m H07 RN-F |
| Geçirgenlik | 5 - 10 mm |
| Basınç Sınıfı | PN10 |
| Akışkan Sıcaklığı | 0 °C - 40 °C |
| Daldırma Derinliği | 5 - 10 m |
| Parçalayıcı Bıçak | Tungsten Alaşımlı Paslanmaz |
| Seviye Kontrolü | Kendinden Flatörlü |
Teknik Çizim ve Ürün Boyutları
EFP-13DP modeline ait gerçek teknik ölçü çizimi ve ürün boyutları.
EFP-13DP Ürün Ölçüleri
| MODEL | DNM | A | B | L | H | H1 | H2 |
|---|---|---|---|---|---|---|---|
| EFP-13DP | 2" | 330 | 220 | 190 | 140 | 430 | 490 |
Çalışma Koşulları
Partiküllü Atık Su
0 °C - 40 °C
5 - 10 m
5 - 10 mm
1 x 220 V / 50 Hz
IP68
Montaj ve Kullanım Bilgileri
- Pompa, foseptik veya atık su toplama haznesinde flatörün serbest hareket edebileceği şekilde konumlandırılmalıdır.
- Basma hattında atık suyun pompaya geri dönmesini önlemek amacıyla toplu tip çek valf kullanılması tavsiye edilir.
- Parçalayıcı bıçak bölgesine pompanın enerjisi tamamen kesilmeden müdahale edilmemelidir.
- Pompa enerji kablosundan çekilerek taşınmamalı veya askıda tutulmamalıdır.
- Flatörün serbest hareket edebilmesi için hazne içerisinde yeterli çalışma alanı bırakılmalıdır.
- Elektrik bağlantısı uygun topraklama ve elektriksel koruma ekipmanları kullanılarak yapılmalıdır.
- Drenaj pompalarında yetkili servis tarafından ilk çalıştırma zorunluluğu bulunmamaktadır. Talep edilmesi durumunda servis bedeli karşılığında bu hizmet ilaveten sağlanmaktadır.
Doğru Atık Su Pompasını Birlikte Seçelim
Atık suyun niteliği, gerekli debi, basma yüksekliği, katı madde yapısı ve tesisat özelliklerine göre parçalayıcı bıçaklı veya standart atık su pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA EFP-13DP parçalayıcı bıçaklı flatörlü dalgıç atık su pompası , foseptik çukurlarında ve atık su toplama haznelerinde bulunan partiküllü atık suların tahliye edilmesi için geliştirilmiştir. 1,35 kW monofaze elektrik motoru, 1 x 220 V / 50 Hz elektrik bağlantısı, 2900 d/dk motor devri, 2" basma hattı ve IP68 motor koruma sınıfına sahiptir. EFP-13DP'nin hidrolik performans değerleri kapalı vana noktasında 15,0 mSS, 4 m³/h debide 14,0 mSS, 8 m³/h debide 12,5 mSS, 12 m³/h debide 10,8 mSS ve 16 m³/h debide 8,8 mSS basma yüksekliğidir. Tungsten alaşımlı paslanmaz parçalayıcı bıçak, atık su içerisinde bulunan katı maddelerin ve kağıtların parçalanmasına yardımcı olur. GG20 pik döküm pompa gövdesi ve çark ile AISI 304 paslanmaz çelik motor gövdesi ve pompa mili dayanıklı bir konstrüksiyon sunar. Entegre flatörü sayesinde atık su seviyesine bağlı olarak otomatik devreye girip çıkabilen ETNA EFP-13DP; foseptik çukurları, partiküllü atık su toplama hazneleri ve bina kotunun altında kalan atık suların kanalizasyon hattına aktarılmasında kullanılabilir. ETNA EFP-13DP parçalayıcı bıçaklı dalgıç atık su pompasını MekanikPark.com üzerinden inceleyebilir; doğru atık su pompası seçimi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
