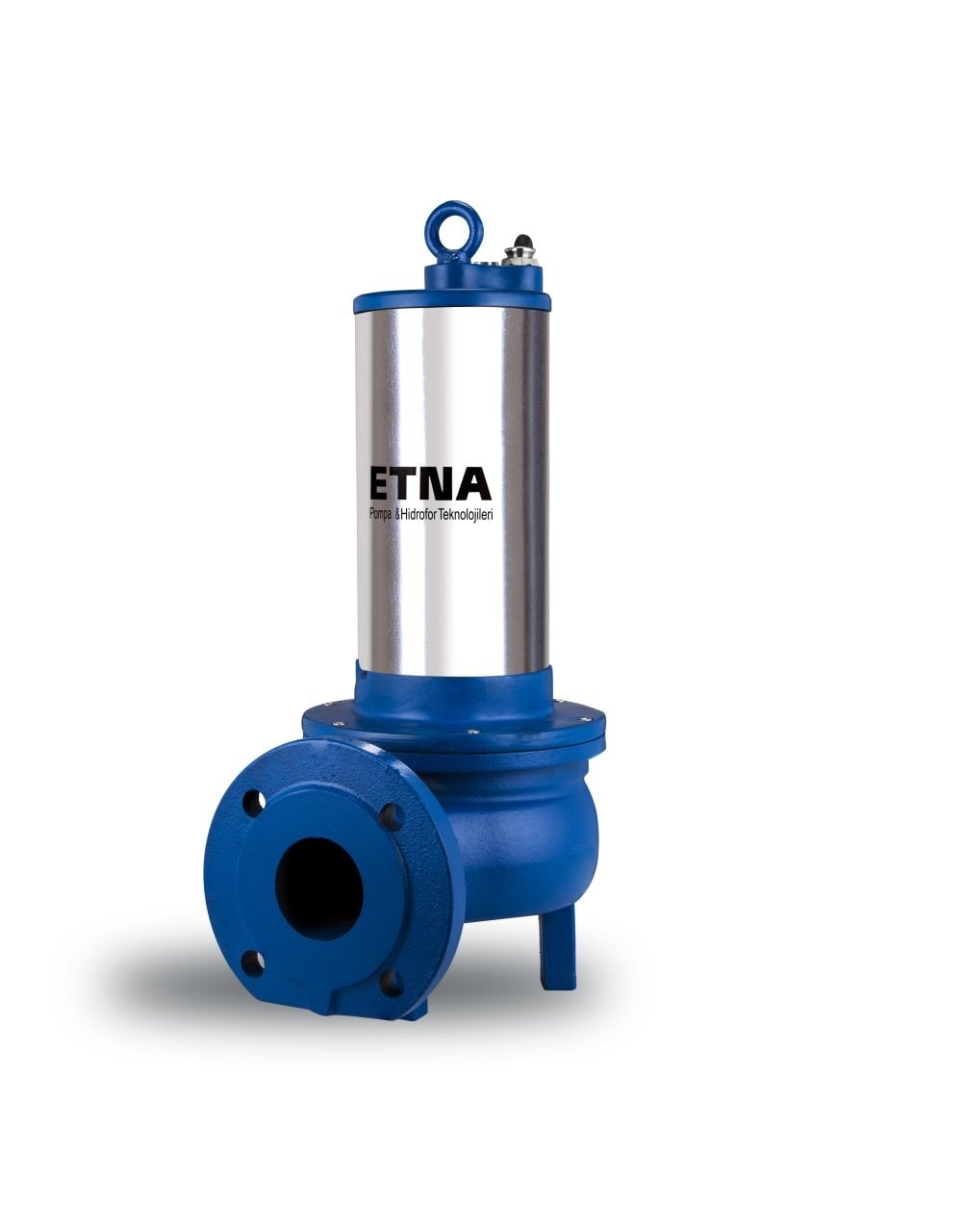

ETNA FOSEPTİK VE DRENAJ POMPASI (EFP SERİSİ)
İçerisinde 40 mm ye kadar partikül olan kirli suların tahliyesinde kullanılmak için ideal olan, yoğun kullanımlar için tasarlanmış, vorteks çarklı pompalardır.
Yapısal Özellikler
| POMPA GÖVDESİ | GG25 Döküm |
| ÇARK | GG25 Döküm |
| POMPA MİLİ | AISI420 Paslanmaz Çelik |
| MOTOR GÖVDESİ | Paslanmaz Çelik |
| MEKANİK SALMASTRA | Karbon / Seramik / EPDM |
Teknik Özellikler
| Maksimum Debi | 37 m3/h |
| Maksimum Basınç | 14 mSS |
| Katı Partikül Geçirgenliği | 40 mm |
| Bağlantı Çapı | DN65 |
| Basınç Sınıfı | PN10 |
| Akışkan Sıcaklığı | 0 - 40°C |
| Maksimum Daldırma Derinliği | 10m |
| Devir Sayısı | 2900 d/dk |
| Şebeke Bağlantısı | 3*380V-50 Hz |
| Motor Gücü | 2,6 kW |
| Koruma Sınıfı | IP68 |
| İzolasyon Sınıfı | F |

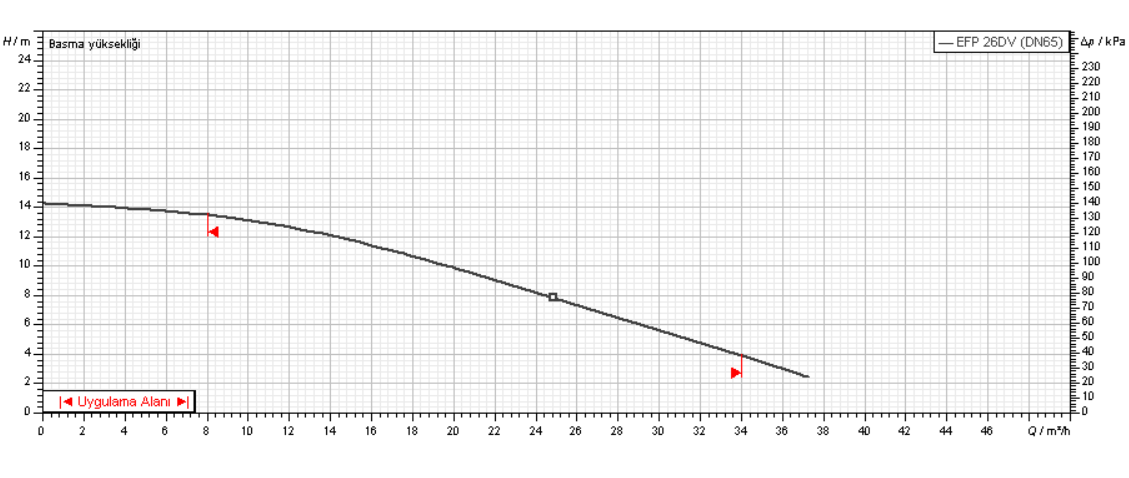

Hidrolik Değerler
|
MODEL
|
Debi
m³/h
|
0 |
10
|
20 | 30 |
| EFP 26DV |
Basınç
mSS
|
14 | 13,5 | 10 | 5,8 |

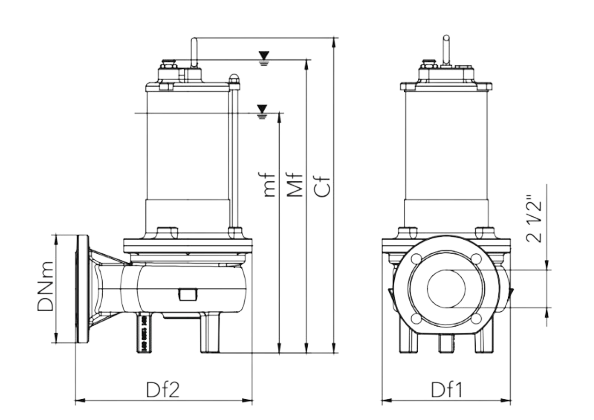

EFP 26DV Teknik Çizim ve Boyutlar
Ölçü kodları teknik çizimdeki işaretlere karşılık gelir. Ölçüler mm, DNt bağlantısı inç cinsindedir.
| Ölçü | EFP 26DV |
|---|---|
| Cf | 546 mm |
| Df1 | 220 mm |
| Df2 | 300 mm |
| Hf | 110 mm |
| mf | 403 mm |
| Mf | 503 mm |
| DNm | 65 mm |
Mf: Maksimum boşaltma düzeyi. mf: Sürekli çalışma için en düşük düzey.
Kullanım ve Servis Bilgileri
Cf : 546mm - Mf : 503mm - mf : 403mm - DNm : 65mm - Df1 : 220mm - Df2 : 300mm * Drenaj pompaları ile birlikte orijinal koruma - kontrol panosunun kullanılması gerekmektedir. Orijinal pano kullanılmaması durumunda oluşan hasarlar garanti dışıdır. * Ürünün garanti kapsamına girebilmesi için ilk çalıştırmanın ETNA yetkili servislerince yapılması gerekmektedir.
ETNA FOSEPTİK VE DRENAJ POMPASI (EFP SERİSİ) — Ürün Grubu Özeti
ETNA FOSEPTİK VE DRENAJ POMPASI (EFP SERİSİ), drenaj ve atık su tahliye uygulamaları için sunulan ETNA EFP pompa grubudur. İçerisinde 40 mm ye kadar partikül olan kirli suların tahliyesinde kullanılmak için ideal olan, yoğun kullanımlar için tasarlanmış, vorteks çarklı pompalardır. Teknik özellikler, malzeme bilgileri ve hidrolik performans değerleri yukarıdaki bölümlerde model bazında sunulmuştur. Pompa seçimi yapılırken tahliye edilecek suyun niteliği, gerekli debi, basma yüksekliği, bağlantı ölçüsü ve elektrik beslemesi birlikte değerlendirilmelidir. Kurulum ve kullanımda seriye ait teknik bilgiler ile üreticinin koruma ve kontrol ekipmanı koşulları esas alınmalıdır.
