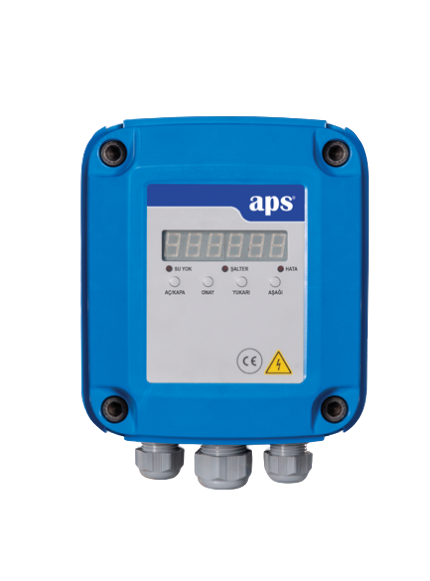

HYDROPAN4S-APS - Trifaze (380V/50Hz) Tek Pompalı Sistemler Kontrol Panosu
APS by ETNA HYDROPAN4S-APS - Trifaze (380V/50Hz) Tek Pompalı Sistemler Kontrol Panosu, sabit hızlı hidroforlar ile dalgıç ve drenaj pompalarının kontrolünde kullanılan bir pompa kumanda panosudur. Mevcut kontrol ve koruma özellikleri aşağıdaki bölümlerde verilmiştir.
Ürün Grubu ve Kullanım Alanları
HİDROFOR & POMPA KONTROL PANOLARI (Tek Pompalı Sistemler İçin)
HYDROPAN 1 SERİSİ
HYDROPAN 1
POMPA & HİDROFOR KONTROL PANOSU
Sabit Hızlı Hidroforlar ile Dalgıç & Drenaj Pompaların Kontrolü için kullanılır.
Tek Pompa kumandasına uygundur.
Genel Özellikler
• Monofaze model için 187-254 VAC / 50 Hz şebeke voltajı ile çalışma
• Trifaze model için 335-440 VAC / 50 Hz şebeke voltajı ile çalışma
• Ana çalışma ekranında şebeke gerilimi değerlerini görüntüleme
• Ana çalışma ekranında pompa çekilen akım değerini görüntüleme
• Flatör ile susuz çalışmaya karşı koruma
• Ayarlanabilir düşük akım koruması ile susuz çalışmaya karşı ilave koruma
• Ayarlanabilir yüksek akım koruması
• Ayarlanabilir düşük gerilim koruması
• Ayarlanabilir yüksek gerilim koruması
• Ayarlanabilir hata gecikme süresi
• Çalışma mod seçimi (Hidrofor /Derin Kuyu)
• Derin kuyu modunda ayarlanabilir kuyu doldurma süresi
• Faz hatası algılama ve ekranda görüntüleme
• Akım hatası algılama ve ekranda görüntüleme
• Susuz çalışma hatası ekranda görüntüleme
Teknik Bilgiler
| MODEL |
GÜÇ ARALIĞI
kW
|
VOLTAJ
V
|
ŞEBEKE
GERİLİMİ
|
| HYDROPAN 1M - Monofaze Kontrol Panosu | 0,37-2,2 | 187-254 VAC/50Hz | Monofaze |
| HYDROPAN 1T - Trifaze Kontrol Panosu | 0,37-7,5 | 335-440 VAC/50Hz | Trifaze |
Katalog ve Kullanım Kılavuzu
Ürüne ait mevcut teknik dokümana aşağıdaki bağlantıdan ulaşabilirsiniz.
Hydropan1 Kontrol Panosu Kullanma KlavuzuHYDROPAN4S-APS - Trifaze (380V/50Hz) Tek Pompalı Sistemler Kontrol Panosu — Ürün Grubu Özeti
APS by ETNA HYDROPAN4S-APS - Trifaze (380V/50Hz) Tek Pompalı Sistemler Kontrol Panosu, pompa ve hidrofor kontrol panoları ailesinde çalışma durumunun izlenmesi ve pompaların kumandası için kullanılan bir modeldir. Mevcut açıklamada otomatik ve manuel çalışma, gerilim ve akım koruma ayarları, susuz çalışmaya karşı koruma, hata görüntüleme ve çalışma sürelerinin izlenmesi özellikleri yer alır. Teknik özellikler ve varsa model tablosu, ürün grubunun mevcut verileri korunarak sunulmuştur. Uygun pano seçimi için pompa adedi, motor gücü ve elektrik beslemesi birlikte değerlendirilmelidir.
