EFP-18DP

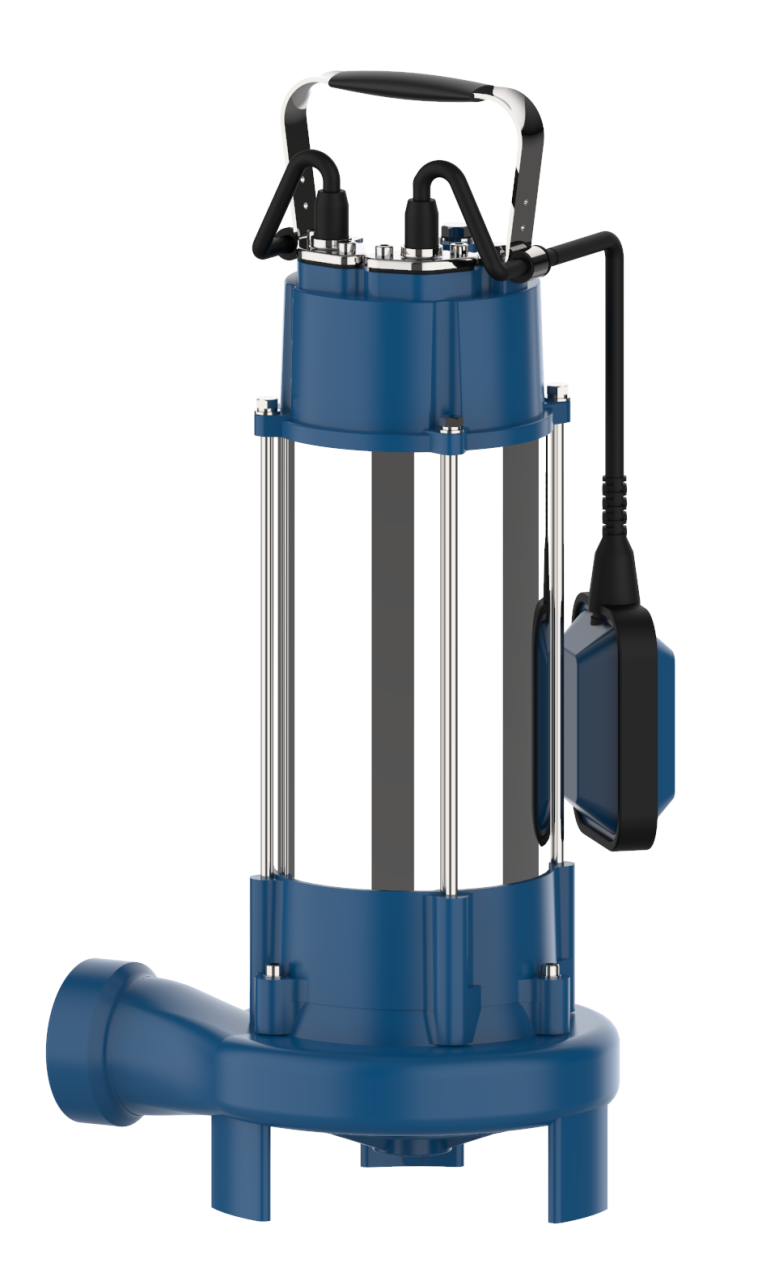

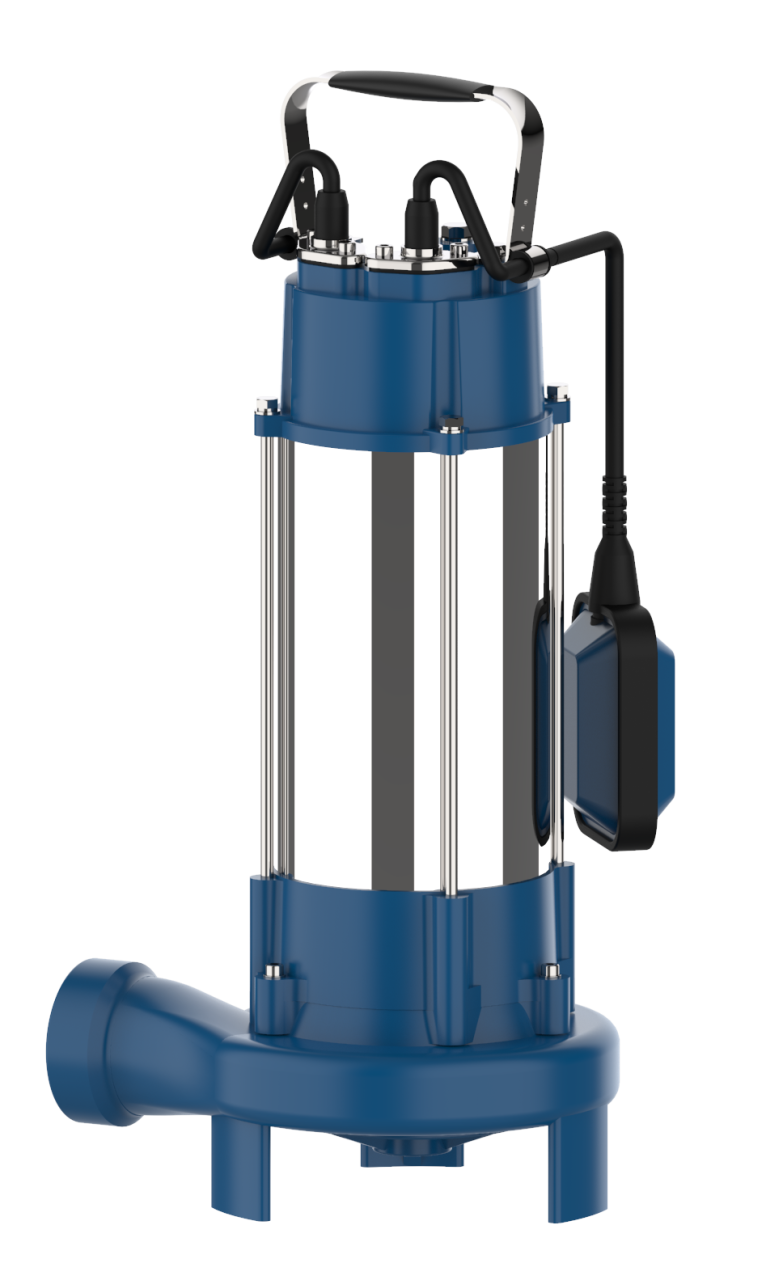

ETNA EFP-18DP; foseptik çukurlarında bulunan partiküllü atık suların kanalizasyon hattına aktarılması için geliştirilmiş, tungsten alaşımlı paslanmaz parçalayıcı bıçak ve otomatik seviye flatörü ile donatılmış yüksek basma kapasiteli monofaze dalgıç atık su pompasıdır.
EFP-DP Serisi
EFP-18DP; partiküllü atık suların tahliyesinde parçalayıcı bıçak teknolojisinden yararlanır. Katı maddelerin ve kağıtların parçalanmasına yardımcı olan bıçak sistemi ile özellikle daha yüksek basma yüksekliği gerektiren atık su uygulamalarında kullanılabilir.
Öne Çıkan Özellikler
Paslanmaz parçalayıcı bıçak katı maddelerin ve kağıtların parçalanmasına yardımcı olur.
Yüksek basma ihtiyacı bulunan atık su tahliye sistemlerine uygun hidrolik yapı.
Su seviyesine göre otomatik devreye girme ve durma özelliği.
Graphite & Ceramic / Ceramic & Silicon Carbide mekanik salmastra sistemi.
Sargı arası termik aşırı yük koruması ile motor güvenliği.
10 metre H07 RN-F kablo ile dalgıç uygulamalarına uygun bağlantı.
Pompa Yapısı ve Malzemeler
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Tungsten Alaşımlı Paslanmaz
Kendinden Flatörlü
Parçalayıcı Bıçak ve Flatörlü Çalışma

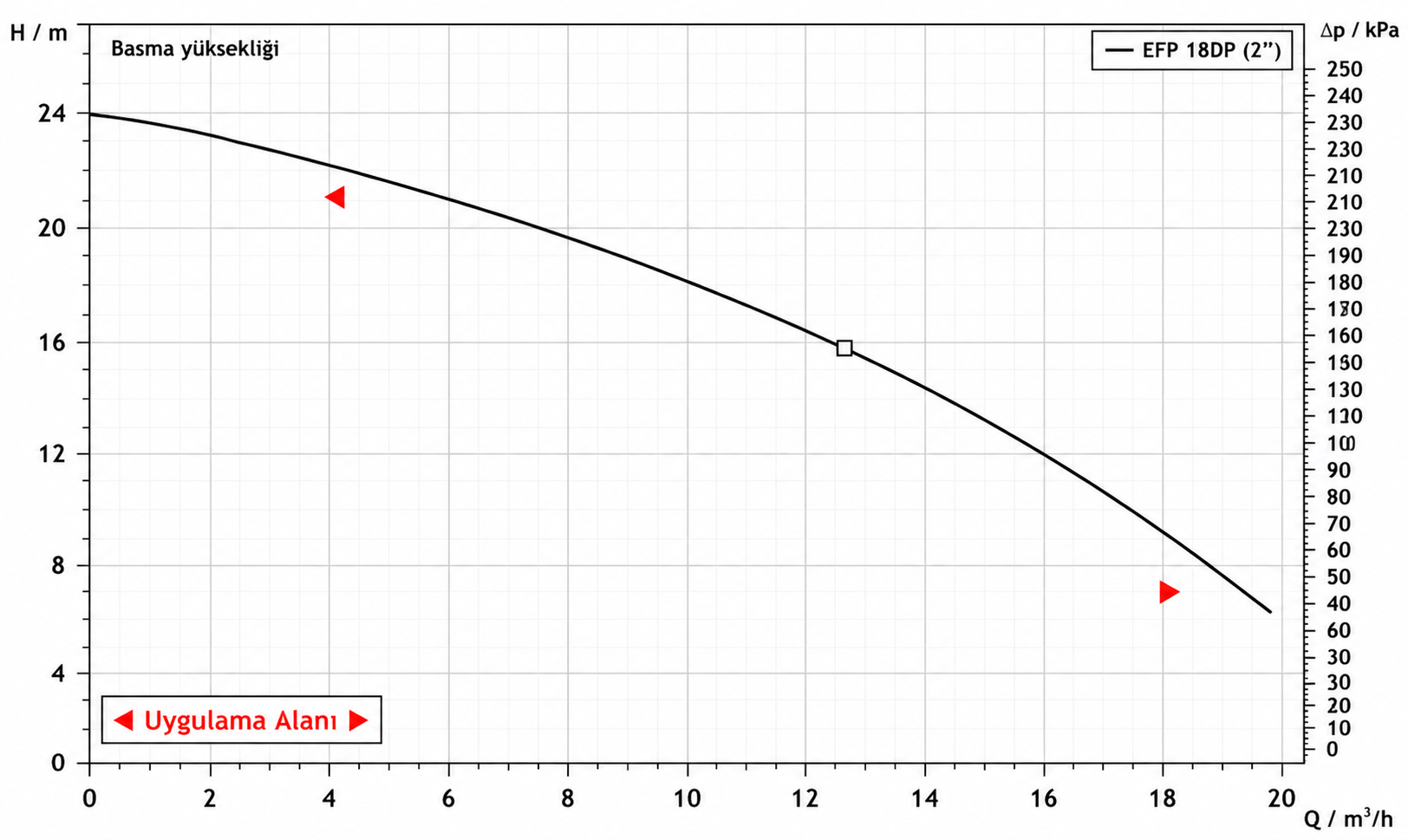

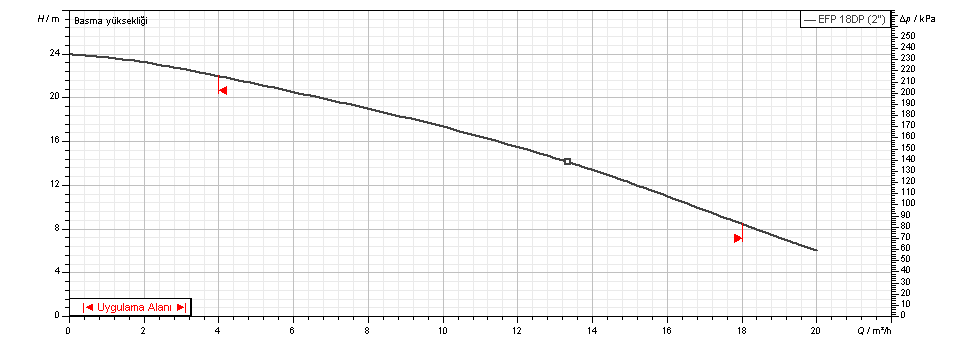

Hidrolik Performans Eğrisi
EFP-18DP modelinin debi ve basma yüksekliği ilişkisini gösteren orijinal hidrolik performans eğrisi.
| Model | Değer | 0 m³/h | 4 m³/h | 8 m³/h | 12 m³/h | 16 m³/h |
|---|---|---|---|---|---|---|
| EFP-18DP | Basınç | 24,0 mSS | 22,0 mSS | 19,5 mSS | 16,5 mSS | 12,0 mSS |
Teknik Özellikler
| Motor Tipi | Asenkron, Monofaze Elektrik Motoru |
| Motor Gücü | 1,8 kW |
| Şebeke Bağlantısı | 1 x 220 V / 50 Hz |
| Motor Devir Hızı | 2900 d/dk |
| Motor Koruması | Sargı Arası Termik Aşırı Yük Koruması |
| Motor Koruma Sınıfı | IP68 |
| İzolasyon Sınıfı | F |
| Basma Hattı | 2" |
| Kablo | 10 m H07 RN-F |
| Geçirgenlik | 5 - 10 mm |
| Basınç Sınıfı | PN10 |
| Akışkan Sıcaklığı | 0 °C - 40 °C |
| Daldırma Derinliği | 5 - 10 m |
| Parçalayıcı Bıçak | Tungsten Alaşımlı Paslanmaz |
| Seviye Kontrolü | Kendinden Flatörlü |

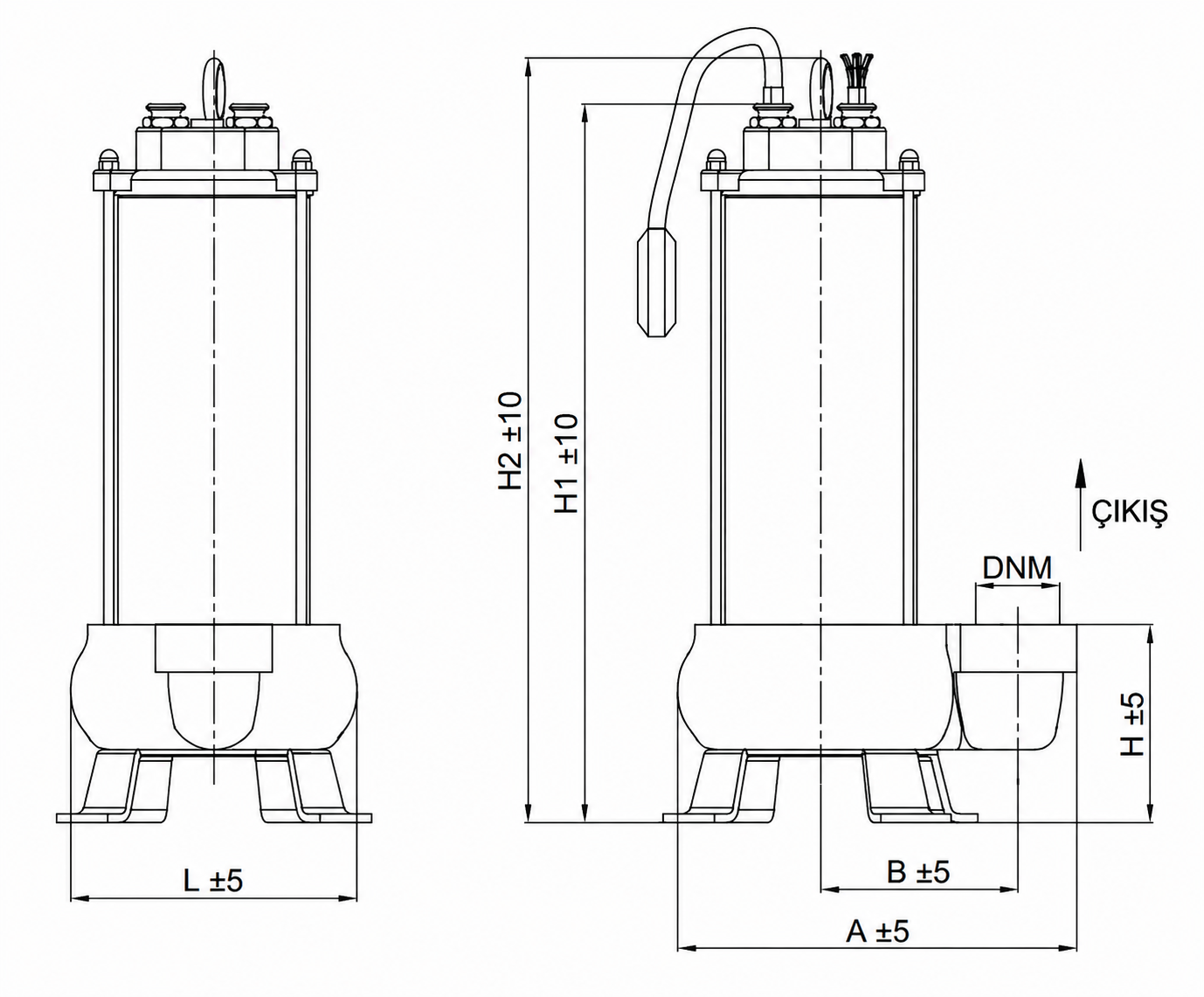

Teknik Çizim ve Ürün Boyutları
EFP-18DP modelinin teknik ölçü çizimi ve ürün boyutları.
EFP-18DP Ürün Ölçüleri
| MODEL | DNM | A | B | L | H | H1 | H2 |
|---|---|---|---|---|---|---|---|
| EFP-18DP | 2" | 430 | 350 | 200 | 190 | 500 | 600 |
Çalışma Koşulları
Partiküllü Atık Su
0 °C - 40 °C
5 - 10 m
5 - 10 mm
1 x 220 V / 50 Hz
IP68
Montaj ve Kullanım Bilgileri
- Pompa, flatörün serbest hareket edebileceği şekilde hazneye yerleştirilmelidir.
- Basma hattında atık suyun pompaya geri dönmesini önlemek amacıyla toplu tip çek valf kullanılması tavsiye edilir.
- Parçalayıcı bıçak bölgesine pompanın elektrik enerjisi tamamen kesilmeden müdahale edilmemelidir.
- Pompa elektrik kablosundan çekilerek taşınmamalı veya askıda tutulmamalıdır.
- Flatörün serbest hareketi için hazne içerisinde yeterli çalışma alanı bırakılmalıdır.
- Elektrik bağlantısında uygun topraklama ve elektriksel koruma ekipmanları kullanılmalıdır.
- Drenaj pompalarında yetkili servis tarafından ilk çalıştırma zorunluluğu bulunmamaktadır. Talep edilmesi durumunda servis bedeli karşılığında devreye alma hizmeti sağlanabilir.
Doğru Atık Su Pompasını Birlikte Seçelim
Atık suyun niteliği, gerekli debi, toplam basma yüksekliği, katı madde yapısı ve tesisat özelliklerine göre doğru parçalayıcı bıçaklı dalgıç pompanın belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA EFP-18DP parçalayıcı bıçaklı flatörlü dalgıç atık su pompası , foseptik çukurlarında ve atık su toplama haznelerinde bulunan partiküllü atık suların tahliye edilmesi amacıyla geliştirilmiştir. 1,8 kW monofaze elektrik motoru, 1 x 220 V / 50 Hz elektrik bağlantısı, 2900 d/dk motor devri, 2" basma hattı ve IP68 motor koruma sınıfına sahiptir. EFP-18DP'nin hidrolik performans değerleri kapalı vana noktasında 24,0 mSS, 4 m³/h debide 22,0 mSS, 8 m³/h debide 19,5 mSS, 12 m³/h debide 16,5 mSS ve 16 m³/h debide 12,0 mSS basma yüksekliğidir. Tungsten alaşımlı paslanmaz parçalayıcı bıçak, atık su içerisindeki katı maddelerin ve kağıtların parçalanmasına yardımcı olur. GG20 pik döküm pompa gövdesi ve çark ile AISI 304 paslanmaz çelik motor gövdesi ve pompa mili, zorlu atık su uygulamalarına uygun dayanıklı bir konstrüksiyon sunar. Entegre flatörü sayesinde sıvı seviyesine göre otomatik çalışan ETNA EFP-18DP; foseptik çukurları, atık su toplama hazneleri, apartmanlar, konutlar ve yüksek basma yüksekliği gerektiren atık su tahliye uygulamalarında kullanılabilir. ETNA EFP-18DP parçalayıcı bıçaklı dalgıç atık su pompasını MekanikPark.com üzerinden inceleyebilir ve doğru pompa seçimi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
