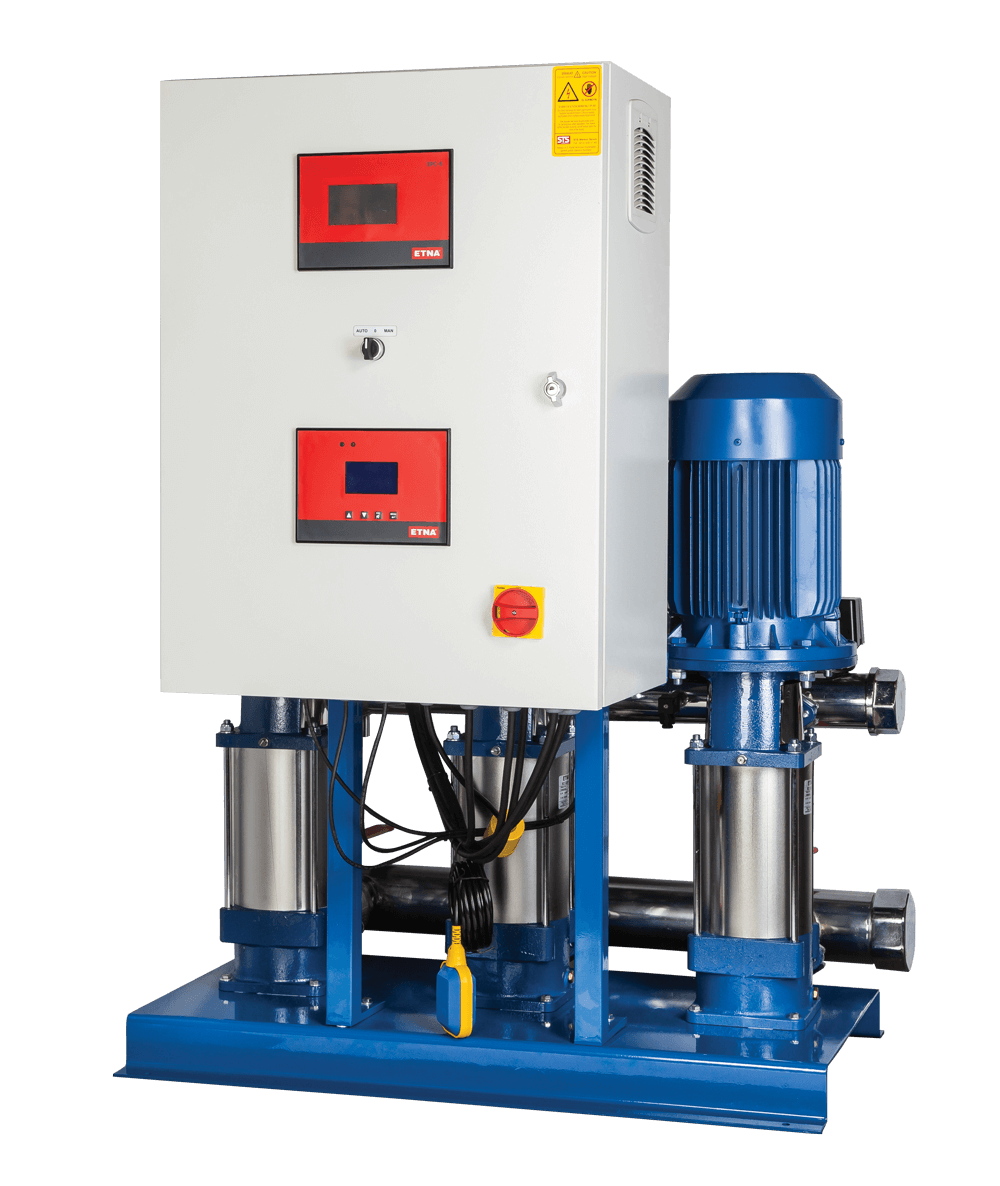

ETNA 3 PFK KO 35 Üç Pompalı Frekans Kontrollü Hidrofor Serisi
ETNA 3 PFK KO 35 serisi, yüksek debi ve basınç ihtiyacı bulunan yapılarda suyun kontrollü ve enerji verimli biçimde basınçlandırılması amacıyla tasarlanmıştır. Tek frekans invertörü ile üç pompanın kontrol edildiği sistem, eş yaşlanma ve sıralı çalışma özelliği sayesinde pompa çalışma sürelerinin dengelenmesine yardımcı olur. Basınç transmitteri ve PID kontrol sistemi, tesisatın değişken su tüketimine göre otomatik çalışma sağlar.
Genel Özellikler
Frekans Kontrol ve Otomasyon Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Frekans Kontrolü | Tek Frekans İnvertörü ile Çok Pompa Kontrolü |
| Kontrol Algoritması | PID Kontrol |
| Kontrol Ekranı | 4,3" Dokunmatik Ekranlı PLC |
| Otomatik Mod | Basınç Transmitteri ile Çalışma |
| Manuel Mod | Basınç Şalterine Bağlı Çalışma |
| Pompa Yönetimi | Eş Yaşlanma ve Sıralı Çalışma |
| Bina Otomasyonu | Modbus RS485 + Kuru Kontaklar |
| Susuz Çalışma Koruması | Düşük Akım + 5 m Seviye Flatörü + Düşük Basınç |

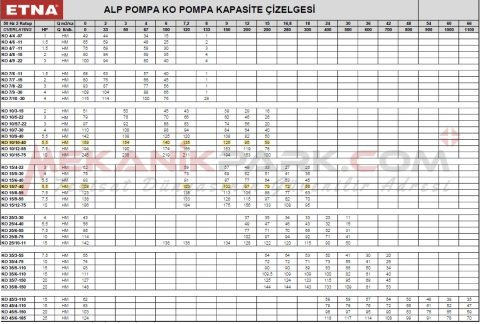

Hidrolik Performans Eğrileri
3 PFK KO 35 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×25 m³/h | 3×30 m³/h | 3×35 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 35/3-55 | 3×7,5 HP | 3×5,5 kW | 3×14,1 A | 50 mSS | 40 mSS | 33 mSS | 750 L / PN10 |
| 3 PFK KO 35/4-75 | 3×10 HP | 3×7,5 kW | 3×18,5 A | 64 mSS | 55 mSS | 40 mSS | 750 L / PN10 |
| 3 PFK KO 35/5-110 | 3×15 HP | 3×11 kW | 3×19,5 A | 80 mSS | 67 mSS | 50 mSS | 750 L / PN10 |
| 3 PFK KO 35/6-110 | 3×15 HP | 3×11 kW | 3×28,5 A | 92 mSS | 77 mSS | 60 mSS | 750 L / PN16 |
| 3 PFK KO 35/7-150 | 3×20 HP | 3×15 kW | 3×28,5 A | 112 mSS | 92 mSS | 70 mSS | 750 L / PN16 |
| 3 PFK KO 35/8-150 | 3×20 HP | 3×15 kW | 3×32,5 A | 130 mSS | 108 mSS | 80 mSS | 750 L / PN16 |
Teknik Ölçü Çizimi
3 PFK KO 35 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 35/3-55 | 4" | 3" | 1040 | 780 | 468 | 190 | 1310 |
| 3 PFK KO 35/4-75 | 4" | 3" | 1040 | 780 | 514 | 190 | 1310 |
| 3 PFK KO 35/5-110 | 4" | 3" | 1050 | 1043 | 559 | 190 | 1435 |
| 3 PFK KO 35/6-110 | 4" | 3" | 1050 | 1043 | 605 | 190 | 1435 |
| 3 PFK KO 35/7-150 | 4" | 3" | 1050 | 1043 | 651 | 190 | 1435 |
| 3 PFK KO 35/8-150 | 4" | 3" | 1050 | 1043 | 696 | 190 | 1435 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 PFK KO 35 Serisi Model Seçenekleri
İhtiyaç duyulan debi, basınç ve tesisat çalışma koşullarına göre uygun 3 PFK KO 35 modeli seçilebilir.
750 L / PN10
750 L / PN10
750 L / PN10
750 L / PN16
750 L / PN16
750 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrollü frekans panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- 3 PFK KO 35 serisinin tüm modellerinde tavsiye edilen tank hacmi 750 litre olup basınç sınıfı modele göre PN10 veya PN16 olarak değişmektedir.
- 3 PFK KO 35/3-55, /4-75 ve /5-110 modelleri için 750 L PN10; 3 PFK KO 35/6-110, /7-150 ve /8-150 modelleri için 750 L PN16 tank tavsiye edilmektedir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekmektedir.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
3 PFK KO 35 Hidrofor Seçimi İçin Mühendislik Desteği
Hidrofor seçiminde eş zamanlı su ihtiyacı, gerekli debi, statik yükseklik, tesisat basınç kayıpları, istenen kullanım basıncı ve bina kullanım karakteristiği birlikte değerlendirilmelidir. Projenize uygun ETNA 3 PFK KO 35 modelinin, çalışma basıncının, genleşme tankının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
