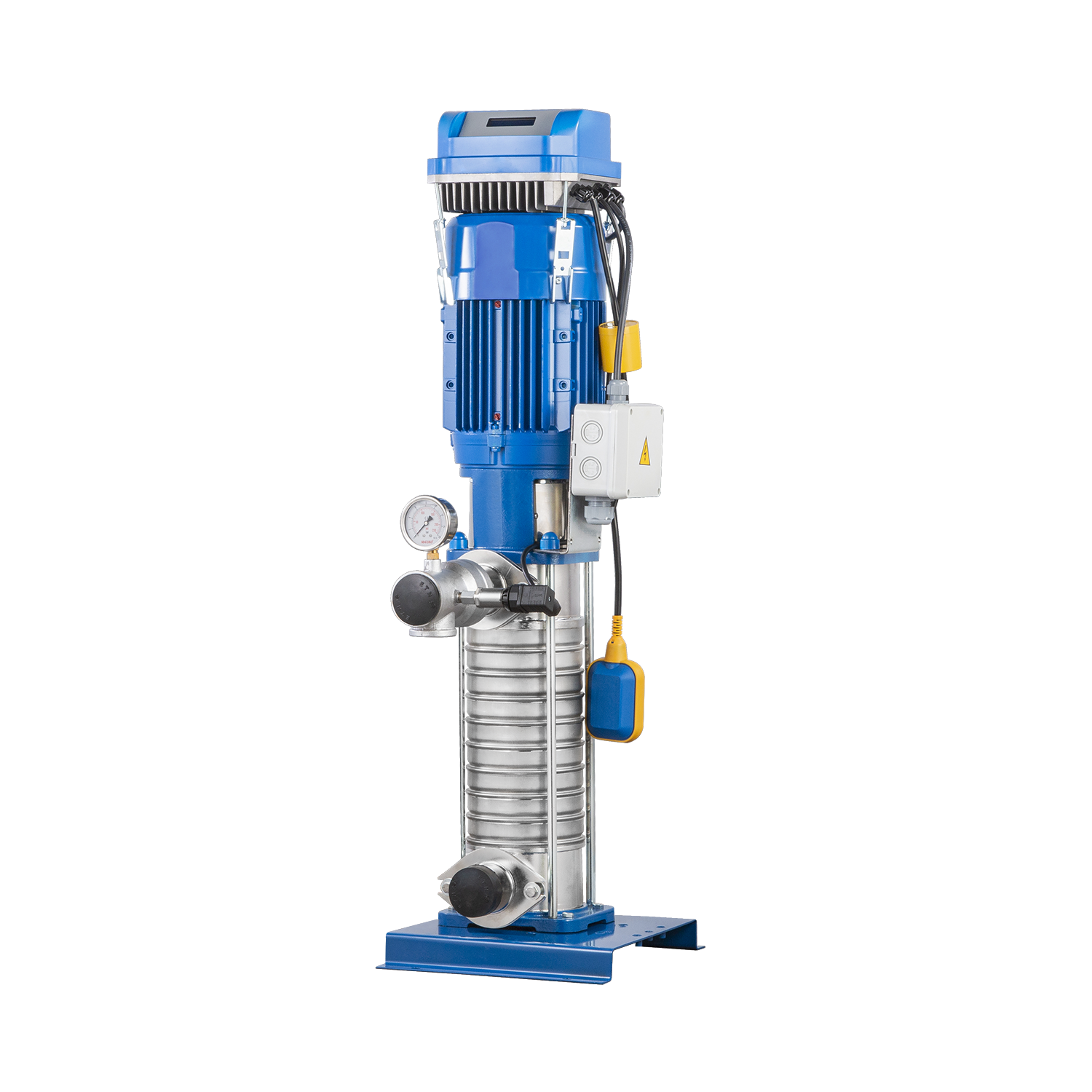

ETNA 1HF KO-ST 16 Serisi Kullanım Alanları
Su arıtma sistemleri
Konutsal ve ticari binalarda basınçlı su temini
Bahçe sulama sistemleri
Tarımsal sulama sistemleri
Endüstriyel uygulamalar
Su arıtma sistemleri
Temiz su transferi
Genel Özellikler
✓ Motor üzerine entegre HYDROKON frekans invertörü
✓ Sabit basınçta değişken debi ile su tüketimi
✓ Frekans invertörünün yumuşak kalkış ve duruşu
✓ Uzun mekanik ömür ve daha az bakım
✓ Enerji tasarrufu ve yüksek konfor
✓ PID kontrol sayesinde optimum verim
✓ Kavitasyonun neden olduğu su tesisatı rahatsızlıklarına son
✓ Sessiz çalışma
✓ Düşük akım koruması sayesinde susuz çalışmaya karşı koruma
✓ Yüksek akım koruması
✓ Susuz çalıştırmayı önleyen 2. koruma (5 m seviye flatörü)
✓ Basınç transmitteri ile çalışma
✓ Basınç bilgisini ekrandan izleyebilme
✓ Çalışma verilerinin Modbus RS 485 üzerinden BMS'ye aktarımı
✓ Yaylı tip sessiz çekvalf ve beş yollu vana
✓ Manometre ve basınç şalteri
✓ Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Yapısal Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100°C | ||
Hidrolik Performans
1HF KO-ST 16 Serisi Teknik Özellikler
| MODEL | GÜÇ |
ANMA AKIMI
(A)
|
ÇALIŞMA
BASINCI
|
DEBİ (m³/h) | Tavsiye Edilen Tank | ||||
| HP | kW | 1x12 | 1x16 | 1x20 | HACİM | BASINÇ | |||
| 1HF KO-ST16/5-55 | 4 | 3 | 6,2 | mSS | 65 | 58 | 48 | 100lt | PN10 |
| 1HF KO-ST16/6-55 | 5,5 | 4 | 8 | 78 | 70 | 58 | 100lt | PN10 | |
| 1HF KO-ST16/7-75 | 7,5 | 5,5 | 10,9 | 91 | 82 | 68 | 100lt | PN10 | |
| 1HF KO-ST16/8-75 | 7,5 | 5,5 | 10,9 | 104 | 94 | 77 | 100lt | PN16 | |
| 1HF KO-ST16/9-75 | 10 | 7,5 | 14,1 | 115 | 102 | 81 | 100lt | PN16 | |
Teknik Ölçü Çizimi
1HF KO-ST 16 Serisi Ölçüler
| MODEL | ÖLÇÜLER (mm) | ||||||
| Giriş | Çıkış | A | B | C | D | H | |
| 1HF KO-ST16/5-55 | 11/2" | 11/2" | 450 | 525 | 470 | 210 | 1080 |
| 1HF KO-ST16/6-55 | 515 | 1125 | |||||
| 1HF KO-ST16/7-75 | 560 | 1170 | |||||
| 1HF KO-ST16/8-75 | 605 | 1215 | |||||
| 1HF KO-ST16/9-75 | 650 | 1260 | |||||
ETNA 1HF KO-ST 16 Model Seçenekleri

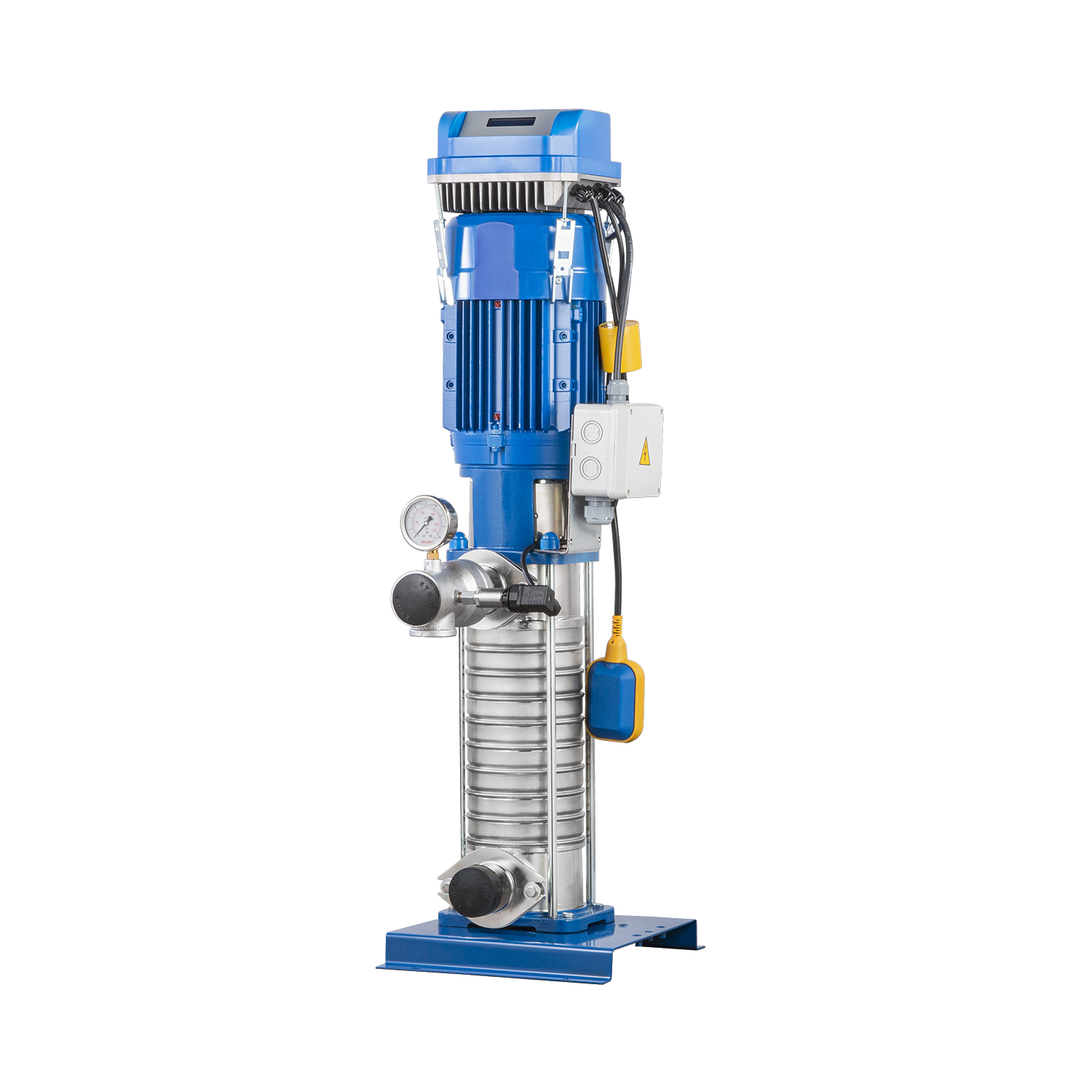

1HF KO-ST16/5-55
4 HP • 3 kW
1HF KO-ST16/6-55
5,5 HP • 4 kW
1HF KO-ST16/7-75
7,5 HP • 5,5 kW
1HF KO-ST16/8-75
7,5 HP • 5,5 kW
1HF KO-ST16/9-75
10 HP • 7,5 kW
Montaj ve Kullanımda Dikkat Edilecek Hususlar
* Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde ihtiyaç duyulan debi ve basınç, bina yüksekliği, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. ETNA 1HF KO-ST 16 serisi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
