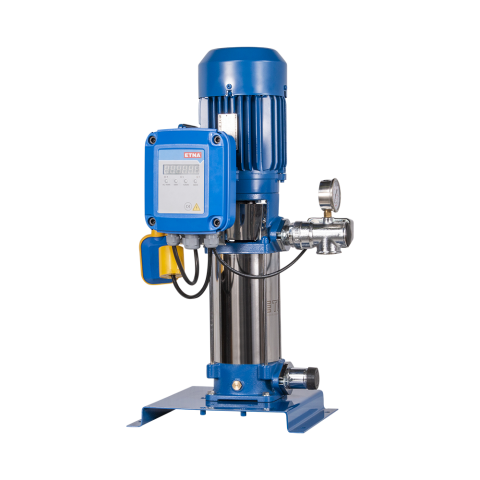

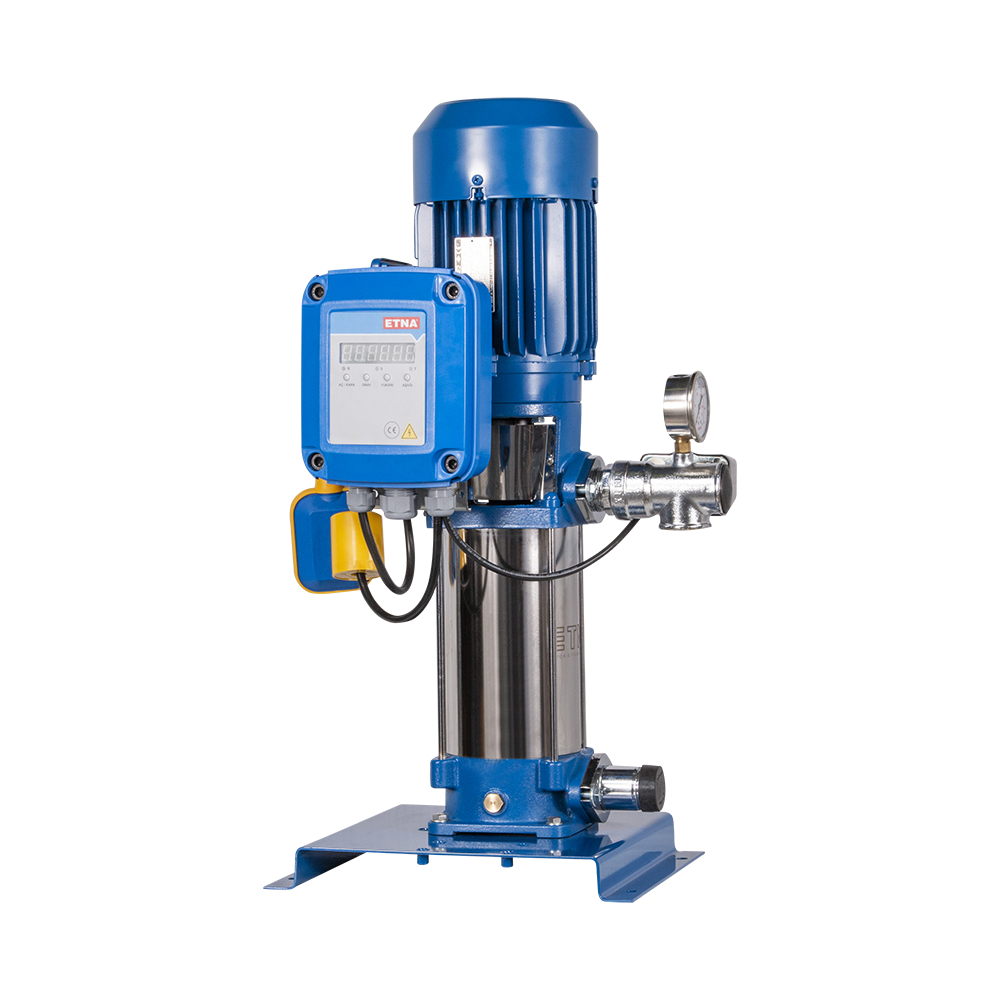

ETNA 1 KO 35 Serisi Kullanma Suyu Hidroforları
ETNA 1 KO 35 serisi, tek adet dik milli çok kademeli santrifüj pompa kullanılarak oluşturulmuş sabit devirli kullanma suyu hidrofor grubudur. Sistemde bulunan basınç şalteri tesisat basıncını takip eder. Basınç belirlenen çalıştırma değerine düştüğünde pompa devreye girer; tesisat basıncı durdurma değerine ulaştığında pompa otomatik olarak durur. Seride farklı debi ve basınç ihtiyaçlarına yönelik 1 KO 35/3-55, 1 KO 35/4-75, 1 KO 35/5-110, 1 KO 35/6-110, 1 KO 35/7-150 ve 1 KO 35/8-150 olmak üzere altı farklı model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
Hidrolik Performans
1 KO 35 Serisi Teknik Özellikler
| Model | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank |
|---|---|---|---|
| 1 KO 35/3-55 | 7,5 HP | 5,5 kW | 750 L - PN10 |
| 1 KO 35/4-75 | 10 HP | 7,5 kW | 750 L - PN10 |
| 1 KO 35/5-110 | 15 HP | 11 kW | 750 L - PN10 |
| 1 KO 35/6-110 | 15 HP | 11 kW | 750 L - PN16 |
| 1 KO 35/7-150 | 20 HP | 15 kW | 750 L - PN16 |
| 1 KO 35/8-150 | 20 HP | 15 kW | 750 L - PN16 |
Teknik Ölçü Çizimi
1 KO 35 Serisi Ölçüler
| Model | Giriş - Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|
| 1 KO 35/3-55 | 2½" - 2" | 450 | 470 | 468 | 190 | 880 |
| 1 KO 35/4-75 | 2½" - 2" | 450 | 470 | 514 | 190 | 926 |
| 1 KO 35/5-110 | 2½" - 2" | 605 | 470 | 559 | 190 | 1070 |
| 1 KO 35/6-110 | 2½" - 2" | 605 | 470 | 605 | 190 | 1115 |
| 1 KO 35/7-150 | 2½" - 2" | 605 | 470 | 651 | 190 | 1265 |
| 1 KO 35/8-150 | 2½" - 2" | 605 | 470 | 696 | 190 | 1310 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 KO 35 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre altı farklı ETNA 1 KO 35 modeli arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Özel yataklama sistemi sayesinde pompa uzun süre susuz çalışmaya karşı dayanıklı bir yapıya sahiptir.

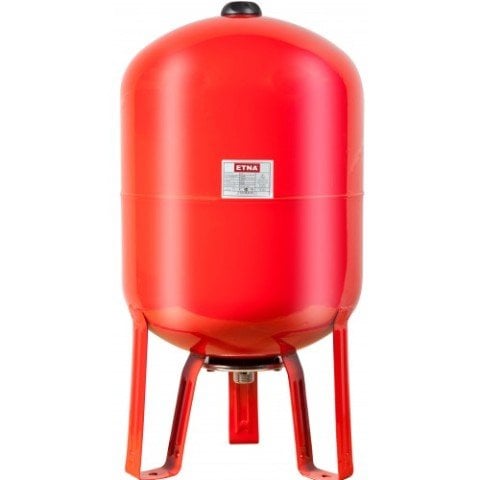

- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Pompanın susuz çalışmasını önlemek amacıyla 5 metre seviye flatörü uygun şekilde tesis edilmelidir.
- Hidroforun eksi kottan emiş yapacağı uygulamalarda emiş hattı koşulları ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma yetkili servis tarafından yapılmalıdır.
Doğru Hidrofor Seçimi İçin Teknik Destek
Kullanma suyu hidroforu seçiminde yalnızca motor gücü değil; ihtiyaç duyulan debi, bina yüksekliği, gerekli kullanım basıncı, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 1 KO 35/3-55, 1 KO 35/4-75, 1 KO 35/5-110, 1 KO 35/6-110, 1 KO 35/7-150 veya 1 KO 35/8-150 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 1 KO 35 Tek Pompalı Dik Milli Kullanma Suyu Hidroforu
ETNA 1 KO 35 serisi tek pompalı dik milli hidroforlar; konut, apartman, ticari bina, otel, hastane, yurt, okul, sulama sistemleri ve tarımsal uygulamalarda ihtiyaç duyulan basınçlı kullanma suyunun sağlanması amacıyla geliştirilmiş sabit devirli hidrofor sistemleridir. Seride 1 KO 35/3-55, 1 KO 35/4-75, 1 KO 35/5-110, 1 KO 35/6-110, 1 KO 35/7-150 ve 1 KO 35/8-150 olmak üzere altı farklı model bulunmaktadır. Motor güçleri modele göre 5,5 kW ile 15 kW arasında değişmektedir. 1 KO 35/3-55, 1 KO 35/4-75 ve 1 KO 35/5-110 modellerinde 750 litre PN10; 1 KO 35/6-110, 1 KO 35/7-150 ve 1 KO 35/8-150 modellerinde ise 750 litre PN16 dengeleme tankı tavsiye edilmektedir. Serinin tüm modellerinde giriş bağlantısı 2½", çıkış bağlantısı ise 2" ölçüsündedir. ETNA 1 KO 35 hidroforlarda gövde ve mil paslanmaz çelik, fan ve difüzörler Noryl, giriş-çıkış gövdesi ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. Elektronik kontrol panelinde susuz çalışmaya karşı düşük akım koruması, 5 metre seviye flatörü, alçak-yüksek akım ve gerilim koruması, faz sırası ve faz yokluğu koruması gibi pompa ve motor güvenliğini destekleyen koruma fonksiyonları bulunmaktadır. ETNA 1 KO 35 serisi; tek pompalı hidrofor, dik milli hidrofor, paslanmaz çelik hidrofor, yüksek debili hidrofor, apartman hidroforu, bina hidroforu, kullanma suyu hidroforu, çok kademeli hidrofor ve sabit devirli hidrofor uygulamalarında profesyonel bir basınçlandırma çözümüdür.
