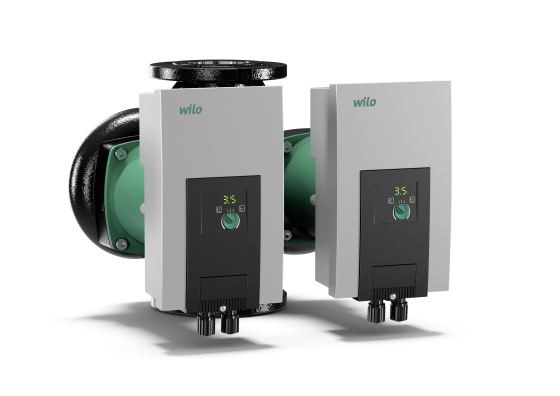

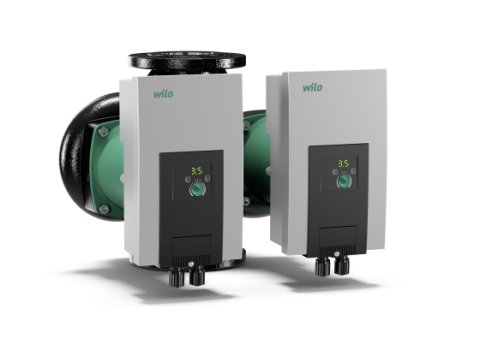

Yonos MAXO-D 50/0,5-16 İkiz Frekans Konvertörlü Sirkülasyon Pompası
Wilo Yonos MAXO-D serisi, konutlar ve ticari binalardaki ısıtma, soğutma ve iklimlendirme tesisatları için geliştirilen, otomatik güç ayarlı EC motorlu ve entegre frekans konvertörlü ikiz ıslak rotorlu sirkülasyon pompalarıdır.
Malzeme Özellikleri
| Çark | Kompozit (PP-%30 GF) |
| Gövde | Dökme demir (GG20) |
| Mil | Paslanmaz Çelik |
Teknik Bilgiler
| Akışkan sıcaklığı | -20 / +110°C |
| Şebeke bağlantısı | 1~230 V, 50 / 60 Hz |
| Koruma sınıfı | IP X 4D |
| İzolasyon sınıfı | F |
| Maks. çalışma basıncı | 10 bar |
Kullanım Alanları
- Konutlar, hastaneler, okullar, idari binalar ve endüstriyel tesisler gibi fonksiyonel binalarda ısıtma, soğutma ve iklimlendirme uygulamaları
Özellikler ve Ürün Avantajları
- Islak rotorlu, rakorlu tip frekans konvertörlü sirkülasyon pompası
- Otomatik güç ayarına sahip EC motor
- ECM motor teknolojisi sayesinde en yüksek seviyede verimlilik
- Patentli Wilo Connector ile ilave alet gerektirmeyen kolay elektrik bağlantısı
- Genel arıza sinyal fonksiyonu
- Basma yüksekliği gerçek değerini gösteren ve uyarı sinyaline sahip LED ekran
- Hata sinyal lambası
- Optimum yük adaptasyonu için önceden seçilebilir regülasyon modları: ∆p-c, ∆p-v
- Basma yüksekliğinin 0,5 m adımlarla ayarlanması
- Tam motor koruması
- Blokajı açma fonksiyonu
- Yeşil buton teknolojisi ile kullanıcı dostu tasarım
- Korozyona dayanım için kataforez kaplamalı pompa gövdesi
- Isı yalıtım gömleği teslimat kapsamında değildir.
- n = sabit (3 devir sayısı kademesi)
- Ayarlanan devir sayısı kademesinin göstergesi (C1, C2 veya C3)
- 4 pompaya kadar ana/yedek ve paralel işletim için BCe-HVAC kontrol panosu ile kullanılmalıdır
Teslimat Kapsamı
- Pompa
- Wilo-Connector (Elektrik Soketi)
- Contalar
- Montaj ve kullanma kılavuzu

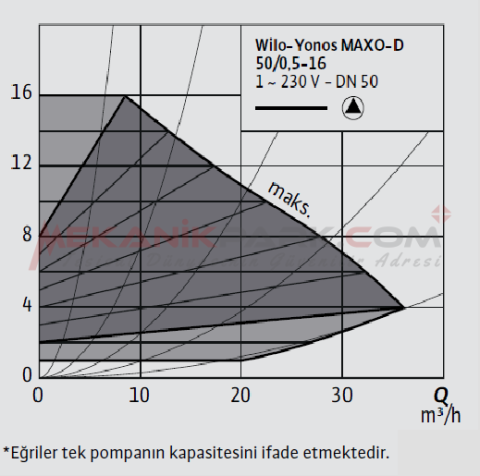

Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Enerji Verimlilik İndeksi (EEI) | Motor Gücü (kW) | BağlantıÇapı | Flanş Arası Mesafe (mm) |
|---|---|---|---|---|
| Yonos MAXO-D 32/0,5-7 | ≤0,23 | 0,09 | DN32 | 220mm |
| Yonos MAXO-D 32/0,5-11 | ≤0,23 | 0,2 | DN32 | 220mm |
| Yonos MAXO-D 40/0,5-8 | ≤0,23 | 0,2 | DN40 | 220mm |
| Yonos MAXO-D 40/0,5-12 | ≤0,23 | 0,35 | DN40 | 250mm |
| Yonos MAXO-D 40/0,5-16 | ≤0,23 | 0,6 | DN40 | 250mm |
| Yonos MAXO-D 50/0,5-9 | ≤0,23 | 0,35 | DN50 | 280mm |
| Yonos MAXO-D 50/0,5-12 | ≤0,23 | 0,5 | DN50 | 280mm |
| Yonos MAXO-D 50/0,5-16 | ≤0,23 | 1,05 | DN50 | 340mm |
| Yonos MAXO-D 65/0,5-12 | ≤0,23 | 0,65 | DN65 | 340mm |
| Yonos MAXO-D 65/0,5-16 | ≤0,23 | 1,2 | DN65 | 340mm |
| Yonos MAXO-D 80/0,5-6 | ≤0,23 | 0,65 | DN80 | 360mm |
| Yonos MAXO-D 80/0,5-12 | ≤0,23 | 1,3 | DN80 | 360mm |
Wilo Yonos MAXO-D Serisi – Ürün Grubu Özeti
Wilo Yonos MAXO-D serisi, konutlar ve ticari binalardaki ısıtma, soğutma ve iklimlendirme tesisatları için geliştirilen, otomatik güç ayarlı EC motorlu ve entegre frekans konvertörlü ikiz ıslak rotorlu sirkülasyon pompalarıdır.
Yonos MAXO-D 50/0,5-16 İkiz Frekans Konvertörlü Sirkülasyon Pompası modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
