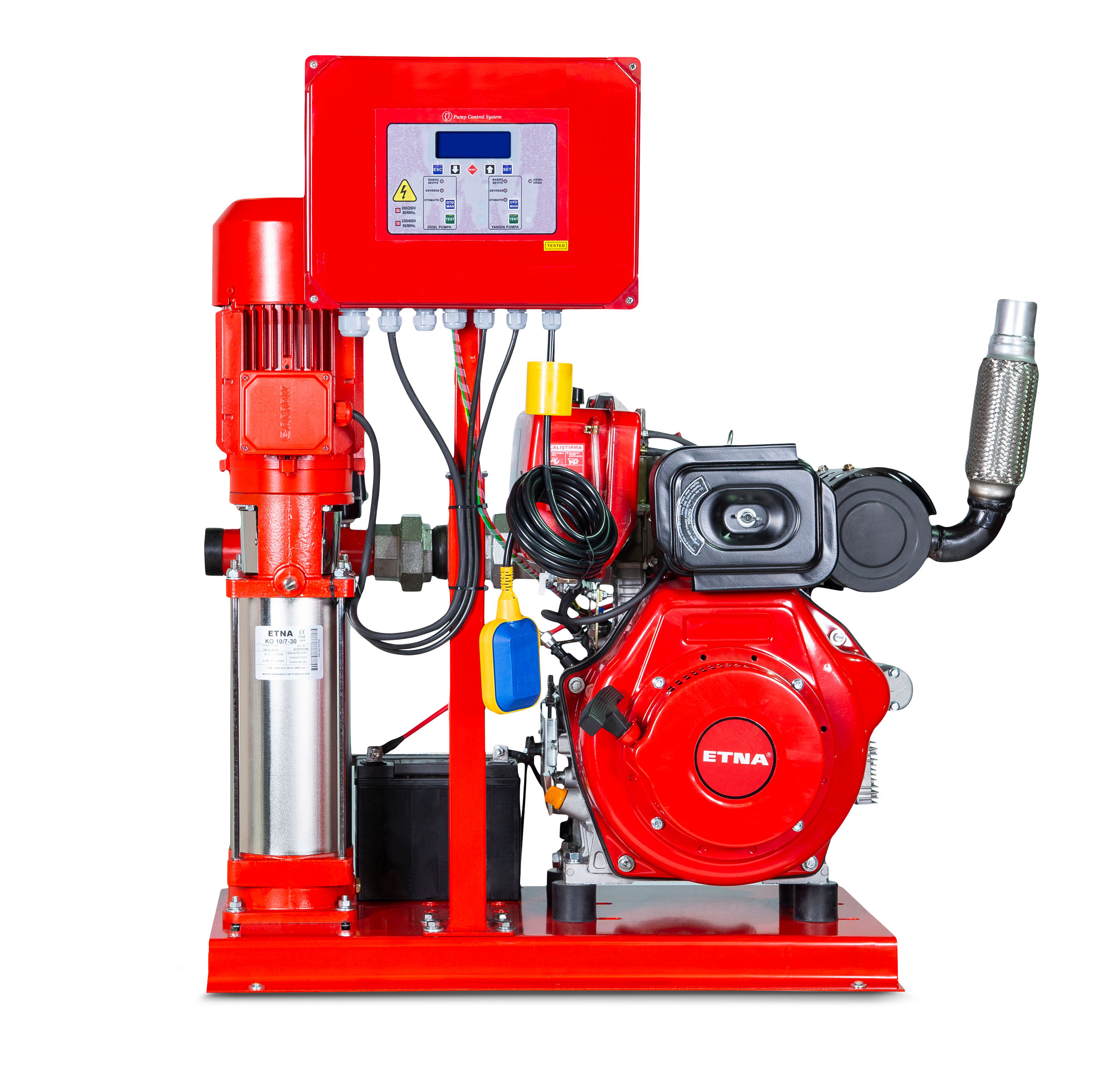

ETNA YKO 10/7-30 + D10 Yangın Hidroforu
ETNA YKO 10/7-30 + D10, elektrik kesintisi ihtimaline karşı alternatif güç beslemesi sağlamak amacıyla elektrikli ve dizel pompanın aynı yangın hidroforu sistemi içerisinde kullanıldığı kompakt bir yangın pompa setidir. Sistem; manifold bağlantıları, kompansatör, küresel vanalar, çekvalfler, bağımsız basınç şalterleri ve haftalık test program saatli kontrol panosu ile toz boyalı çelik şase üzerinde set halinde sunulmaktadır. Pilot (jokey) pompa standart sete dahil değildir ve opsiyonel olarak sisteme ilave edilebilir.
Çalışma Prensibi ve Genel Özellikler
Yangın tesisatında basıncın düşmesi halinde elektrikli ana pompa devreye girer. Elektrik enerjisinin kesilmesi veya yangın suyu talebinin artması halinde dizel motorlu pompa otomatik olarak devreye girerek sistemin basınçlandırılmasına devam eder.
Elektrikli ve Dizel Pompa Özellikleri

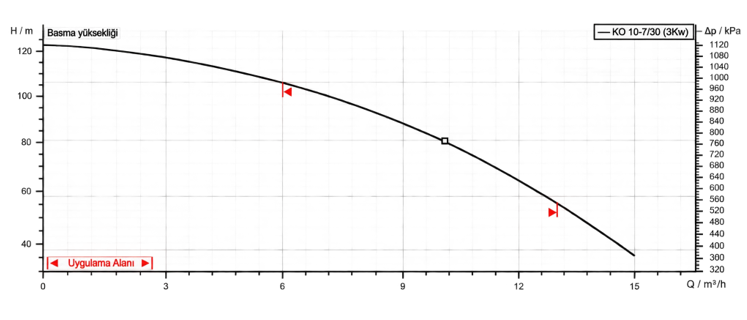

Hidrolik Performans
Alternatif Güç Güvenliği
Elektrik motorlu ana pompa ve dizel motorlu pompa aynı 12 m³/h – 65 mSS çalışma noktasını karşılayacak şekilde seçilmiştir. Elektrik enerjisinin kesilmesi durumunda dizel motorlu pompa, yangın tesisatının basınçlı su ihtiyacının karşılanmasına devam eder.
YKO 10/7-30 + D10 Teknik Özellikleri
| Model | Elektrikli Pompa | Dizel Pompa | Debi | Basınç | Tavsiye Edilen Tank |
|---|---|---|---|---|---|
| YKO 10/7-30 + D10 | 4 HP / 3 kW | 10 HP | 12 m³/h | 65 mSS | 100 LT - PN16 |
ETNA YKO Elektrik + Dizel Yangın Hidroforu Teknik Ölçü Çizimi
Elektrikli dik milli ana pompa, D10 dizel motorlu pompa, kontrol panosu ve ortak şase yerleşimi aşağıdaki teknik çizimde gösterilmektedir.
Bağlantı ve Yerleşim Bilgileri
* Montaj alanı ve tesisat bağlantıları planlanırken yukarıdaki teknik ölçü çizimi esas alınmalıdır.

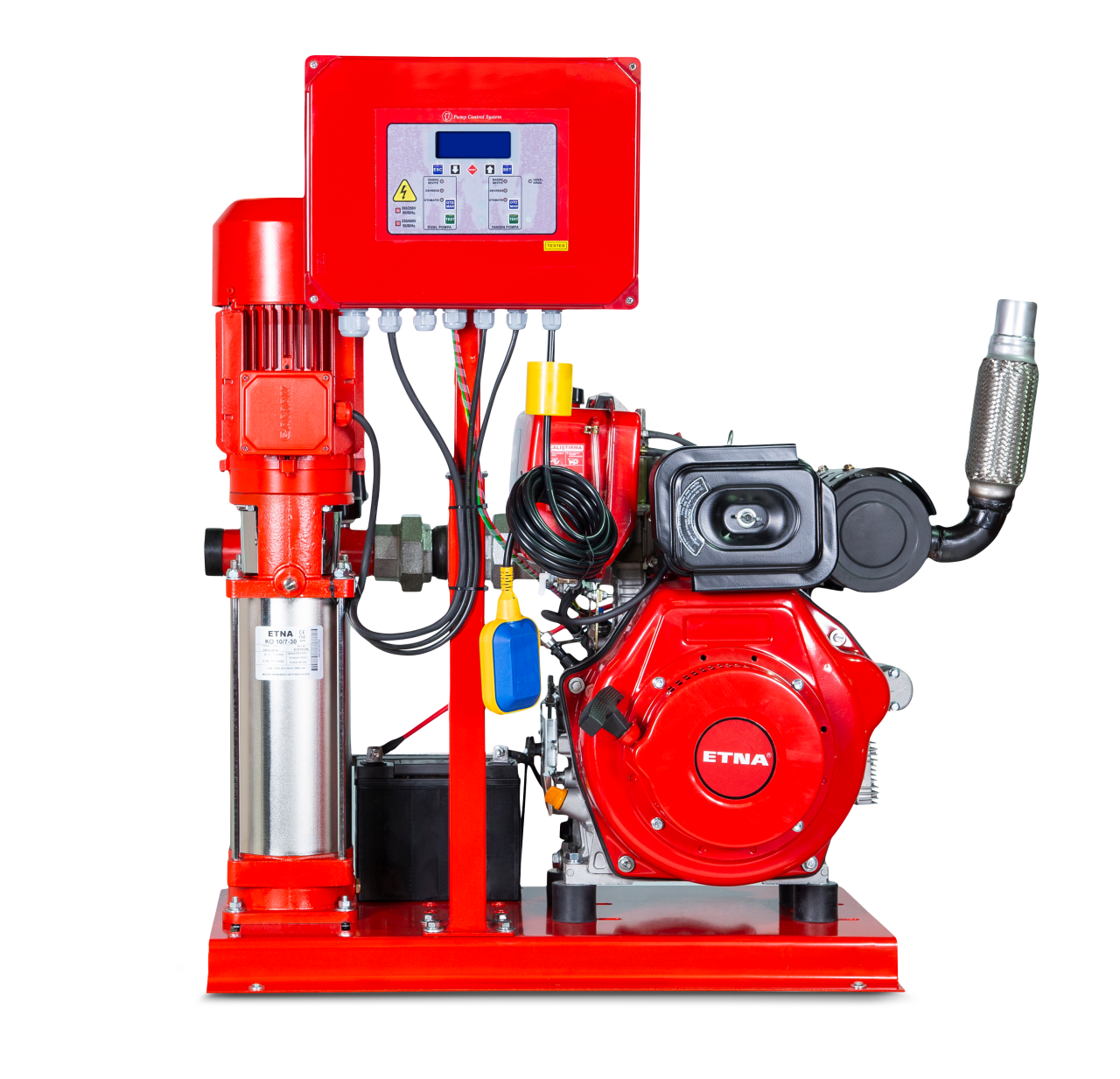

YKO 10/7-30 + D10 Sistem Bileşenleri
Yangın hidroforu, elektrik kesintisine karşı yedekli çalışma sağlayan elektrikli ve dizel pompa grubundan oluşur.
Yangın Hidroforu Kullanımında Dikkat Edilecek Hususlar
- Bu sistem yalnız yangınla mücadele uygulamalarında kullanılmalıdır.
- Yangın hidroforunun elektrik motorunda yangın uygulaması gereği termik koruma bulunmamaktadır. Bu nedenle sistem kullanım suyu basınçlandırma amacıyla kullanılmamalıdır.
- Ürün yalnız yangın dolabı bulunan tesisatlar için uygundur. Sprinkler bulunan yangın tesisatlarında kullanılmamalıdır.
- 100 litre tavsiye edilen kapalı genleşme tankı ürün kapsamına dahil değildir ve ayrıca sipariş edilmelidir.
- Pilot (jokey) pompa opsiyoneldir ve standart sisteme dahil değildir.
- Dizel motorun yakıt seviyesi, akü durumu ve motor çalışma koşulları periyodik olarak kontrol edilmelidir.
- Sistemin amacı dışında kullanılması halinde ürün garanti kapsamı dışında kalabilir.
Doğru Yangın Hidroforu Seçimi İçin Teknik Destek
Elektrik + dizel yangın hidroforu seçiminde; gerekli yangın debisi ve basıncı, yangın dolabı adedi, eş zamanlı kullanım kriterleri, bina yüksekliği, statik basınç, tesisat basınç kayıpları, su deposunun konumu, emiş koşulları ve elektrik kesintisine karşı yedekleme gereksinimi birlikte değerlendirilmelidir. Projeniz için 12 m³/h – 65 mSS kapasiteli ETNA YKO 10/7-30 + D10 sisteminin uygunluğunun kontrol edilmesi ve gerektiğinde jokey pompa seçiminin yapılması için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

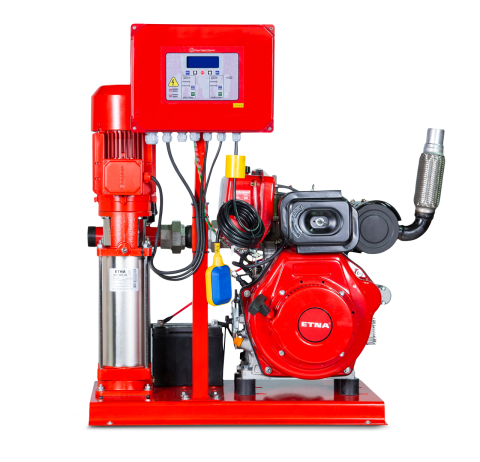

ETNA YKO 10/7-30 D10 12 m³/h 65 mSS Elektrik Dizel Yangın Hidroforu
ETNA YKO 10/7-30 + D10 elektrik dizel yangın hidroforu, yangın dolabı ihtiva eden yangın tesisatlarında ihtiyaç duyulan basınçlı suyun sağlanması amacıyla geliştirilmiş alternatif güç beslemeli bir yangın pompa sistemidir. Sistem bir adet KO 10/7-30 dik milli çok kademeli elektrikli ana pompa ile bir adet D10 dizel motorlu yangın pompasından oluşmaktadır. Elektrikli ana pompa 4 HP / 3 kW, D10 dizel motor ise 10 HP gücündedir. Her iki pompa 12 m³/h debi ve 65 mSS basınç çalışma noktasına göre seçilmiştir. Elektrik enerjisinin kesilmesi veya su talebinin artması halinde dizel motorlu pompa otomatik olarak devreye girerek yangın tesisatının basınçlandırılmasına devam eder. ETNA YKO 10/7-30 + D10 yangın hidroforu; villa, apartman, depo, ticari yapı ve uygun projelendirilmiş küçük ölçekli sanayi tesislerindeki yangın dolabı sistemlerinde kullanılabilir. Sistem manifold bağlantıları, kompansatörler, küresel vanalar, çekvalfler, bağımsız basınç şalterleri, otomatik test sistemi ve haftalık test program saatli kontrol panosu ile birlikte kompakt şase üzerinde sunulur. Jokey pompa opsiyoneldir. Tavsiye edilen 100 litre kapalı genleşme tankı standart ürün kapsamına dahil değildir. Bu model kullanım suyu basınçlandırma sistemlerinde ve sprinkler bulunan yangın tesisatlarında kullanılmamalıdır.
