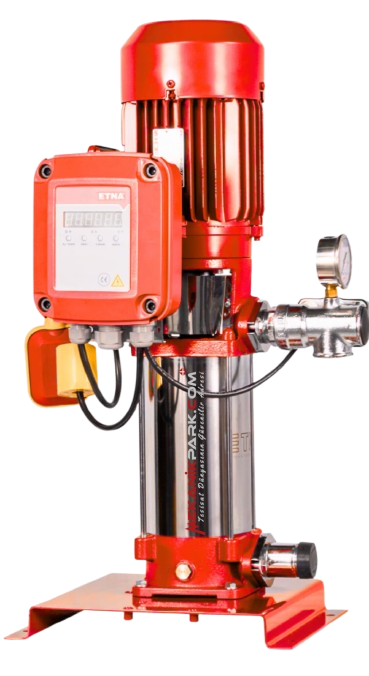

Jokey Pompa (Pilot Hidrofor) Nedir?
Jokey pompa; yangın pompa sistemlerinde kullanılan, ana yangın pompasından önce devreye giren yardımcı basınçlandırma pompasıdır. Yangın tesisatındaki küçük kaçaklar veya basınç kayıpları nedeniyle sistem basıncı düştüğünde jokey pompa devreye girerek tesisat basıncının korunmasına yardımcı olur. Bu sayede küçük basınç değişikliklerinde yüksek kapasiteli ana yangın pompasının gereksiz yere çalışmasının önüne geçilir ve yangın tesisatının basınç altında hazır tutulması sağlanır. ETNA 1 KO 4 PLT serisinde 1 KO 4/4-0,75, 1 KO 4/6-11, 1 KO 4/7-11, 1 KO 4/8-15 ve 1 KO 4/9-15 olmak üzere beş farklı model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Jokey Pompa |
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
Hidrolik Performans
1 KO 4 PLT Serisi Teknik Özellikler
| Model | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank |
|---|---|---|---|
| 1 KO 4/4-0,75 | 1 HP | 0,75 kW | 100 L - PN10 |
| 1 KO 4/6-11 | 1,5 HP | 1,1 kW | 100 L - PN10 |
| 1 KO 4/7-11 | 1,5 HP | 1,1 kW | 100 L - PN10 |
| 1 KO 4/8-15 | 2 HP | 1,5 kW | 100 L - PN10 |
| 1 KO 4/9-15 | 3 HP | 2,2 kW | 100 L - PN10 |
Teknik Ölçü Çizimi
1 KO 4 PLT Serisi Ölçüler
| Model | Giriş - Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|
| 1 KO 4/4-0,75 | 1" - 1" | 300 | 400 | 313 | 130 | 534 |
| 1 KO 4/6-11 | 1" - 1" | 300 | 400 | 368 | 130 | 580 |
| 1 KO 4/7-11 | 1" - 1" | 300 | 400 | 392 | 130 | 605 |
| 1 KO 4/8-15 | 1" - 1" | 300 | 400 | 409 | 130 | 630 |
| 1 KO 4/9-15 | 1" - 1" | 300 | 400 | 433 | 130 | 730 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 KO 4 PLT Jokey Pompa Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu çalışma basıncına göre beş farklı ETNA 1 KO 4 PLT modeli arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Jokey pompa, yangın pompa sisteminde tesisat basıncını koruyacak uygun basınç değerlerine ayarlanmalıdır.
- Özel yataklama sistemi sayesinde pompa uzun süre susuz çalışmaya karşı dayanıklı bir yapıya sahiptir.
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- 5 metre seviye flatörü susuz çalışmaya karşı ikinci koruma olarak uygun şekilde tesis edilmelidir.
- Jokey pompa çalışma ve durdurma basınçları, ana yangın pompasının devreye girme basıncı dikkate alınarak ayarlanmalıdır.
- Pompa eksi kottan emiş yapacak ise emiş hattı ve tesisat koşulları ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma yetkili servis tarafından yapılmalıdır.
Doğru Jokey Pompa Seçimi İçin Teknik Destek
Jokey pompa seçiminde yalnızca motor gücü değil; yangın tesisatının çalışma basıncı, ana yangın pompasının devreye girme basıncı, statik basınç, tesisat basınç kayıpları, kaçak miktarı ve sistemin çalışma senaryosu birlikte değerlendirilmelidir. Projeniz için ETNA 1 KO 4/4-0,75, 1 KO 4/6-11, 1 KO 4/7-11, 1 KO 4/8-15 veya 1 KO 4/9-15 jokey pompa modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 1 KO 4 Jokey Pompa (Pilot Hidrofor)
ETNA 1 KO 4 serisi jokey pompalar ve pilot hidroforlar, yangın pompa sistemlerinde tesisat basıncının korunması ve küçük basınç kayıplarında ana yangın pompasının gereksiz yere devreye girmesinin önlenmesi amacıyla kullanılan dik milli çok kademeli yardımcı pompa sistemleridir. Jokey pompa; yangın tesisatında meydana gelebilecek küçük kaçakları ve basınç düşüşlerini karşılayarak sistemin basınç altında hazır tutulmasına yardımcı olur. ETNA 1 KO 4 PLT serisinde 1 KO 4/4-0,75, 1 KO 4/6-11, 1 KO 4/7-11, 1 KO 4/8-15 ve 1 KO 4/9-15 olmak üzere beş farklı model bulunmaktadır. Motor güçleri modele göre 0,75 kW ile 2,2 kW arasında değişmektedir. Serinin tüm modellerinde 100 litre PN10 dengeleme tankı tavsiye edilmektedir. Giriş ve çıkış bağlantıları tüm modellerde 1" - 1" ölçüsündedir. ETNA 1 KO 4 jokey pompalarda gövde ve mil paslanmaz çelik, fan ve difüzörler Noryl, giriş-çıkış gövdesi ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. Elektronik kontrol panelinde susuz çalışmaya karşı düşük akım koruması, 5 metre seviye flatörü, ayarlanabilir alçak-yüksek akım ve gerilim koruması, faz sırası ve faz yokluğu koruması gibi pompa ve motor güvenliğini destekleyen koruma fonksiyonları bulunmaktadır. ETNA 1 KO 4 PLT serisi; jokey pompa, pilot hidrofor, yangın jokey pompası, kaçak giderme pompası, yangın hidroforu jokey pompası, dik milli jokey pompa ve yangın tesisatı basınç pompası uygulamalarında kullanılmak üzere tasarlanmış profesyonel bir yardımcı basınçlandırma çözümüdür.
