ETNA Y2 KO 10 Serisi Yangın Hidroforları
ETNA Y2 KO 10 Serisi iki pompalı dik milli alarm kitli yangın hidroforları, yangın dolabı bulunan tesisatlarda yangınla mücadele için ihtiyaç duyulan suyun gerekli debi ve basınç değerlerinde basınçlandırılmasına yönelik olarak geliştirilmiştir. Altı farklı model seçeneği sayesinde farklı debi ve basınç gereksinimlerine uygun sistem seçimi yapılabilir.
Genel Özellikler
Pompa Yapısal Özellikleri
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
ETNA KO 10 Serisi Hidrolik Performans Eğrileri
Aşağıdaki grafikte KO 10/5-22, KO 10/S7-22, KO 10/7-30, KO 10/9-40, KO 10/10-40 ve KO 10/12-55 pompalarının debi-basınç performans eğrileri gösterilmektedir.
Y2 KO 10 Serisi Teknik Özellikler
Çalıştırma basınçları 2×9, 2×12 ve 2×15 m³/h toplam debi değerleri için gösterilmiştir.
| Model | Güç HP |
Güç kW |
Anma Akımı A |
Çalıştırma Basıncı (mSS) | Tavsiye Edilen Denge Tankı |
||
|---|---|---|---|---|---|---|---|
| 2×9 m³/h | 2×12 m³/h | 2×15 m³/h | |||||
| Y2 KO 10/5-22 | 2×3 | 2×2,2 | 2×4,9 | 61 | 48 | 27 | 200 LT - PN10 |
| Y2 KO 10/S7-22 | 2×3 | 2×2,2 | 2×4,9 | 74 | 56 | 38 | 200 LT - PN10 |
| Y2 KO 10/7-30 | 2×4 | 2×3 | 2×6,2 | 86 | 66 | 39 | 300 LT - PN16 |
| Y2 KO 10/9-40 | 2×5,5 | 2×4 | 2×8 | 110 | 85 | 51 | 300 LT - PN16 |
| Y2 KO 10/10-40 | 2×5,5 | 2×4 | 2×8 | 125 | 95 | 59 | 300 LT - PN16 |
| Y2 KO 10/12-55 | 2×7,5 | 2×5,5 | 2×10,9 | 153 | 122 | 81 | 300 LT - PN25 |
ETNA Y2 KO 10 Serisi Teknik Ölçü Çizimi
ETNA Y2 KO 10 Serisi iki pompalı dik milli yangın hidroforlarının A, B, C, D ve H ölçü noktaları ile giriş ve çıkış bağlantıları aşağıdaki teknik çizimde gösterilmektedir.
Boyutlar ve Bağlantı Ölçüleri
| Model | Giriş - Çıkış Çapı | A | B | C | D | H |
|---|---|---|---|---|---|---|
| Y2 KO 10/5-22 | 2" - 2" | 670 | 530 | 411 | 130 | 800 |
| Y2 KO 10/S7-22 | 2" - 2" | 670 | 530 | 487 | 130 | 852 |
| Y2 KO 10/7-30 | 2" - 2" | 670 | 530 | 487 | 130 | 852 |
| Y2 KO 10/9-40 | 2" - 2" | 670 | 530 | 572 | 130 | 963 |
| Y2 KO 10/10-40 | 2" - 2" | 670 | 530 | 610 | 130 | 1000 |
| Y2 KO 10/12-55 | 2" - 2" | 670 | 530 | 687 | 130 | 1100 |
* A, B, C, D ve H ölçüleri milimetre (mm) cinsindendir.
Y2 KO 10 Serisi Model Seçenekleri
Yangın tesisatında ihtiyaç duyulan debi ve basınç değerlerine göre altı farklı Y2 KO 10 modeli arasından seçim yapılabilir.
Yangın Hidroforu Kullanımında Dikkat Edilecek Hususlar
- Bağlantı fleksi ve dengeleme tankı fiyata dahil değildir.
- Jokey (pilot) pompa opsiyoneldir ve fiyata dahil değildir. Uygun KO 4-7 model hidrofor ayrıca seçilmelidir.
- Alarm kitli Y2 KO yangın hidroforları yağmurlama (sprinkler) sistemlerinde kullanılamaz.
- Alarm kitli yangın hidroforlarının kontrol panolarında Termik Manyetik Şalter bulunmamaktadır. Bu nedenle sistem kullanım suyu basınçlandırma amacıyla kullanılmamalıdır.
- Ürünün amacı dışında kullanılması veya tavsiye edilen tank hacminin altında tank kullanılması garanti şartlarını etkileyebilir.
- 16 bar ve üzeri basınçlarda fleks hortum önerilmez.
Doğru Yangın Hidroforu Seçimi İçin Teknik Destek
Yangın hidroforu seçiminde gerekli debi ve basınç, yangın dolabı adedi, eş zamanlı kullanım kriterleri, bina yüksekliği, statik basınç, tesisat basınç kayıpları ve projede öngörülen yangın söndürme sistemi birlikte değerlendirilmelidir. Projenize uygun ETNA Y2 KO 10 Serisi yangın hidroforunun ve gerekli olması halinde uygun jokey pompanın belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

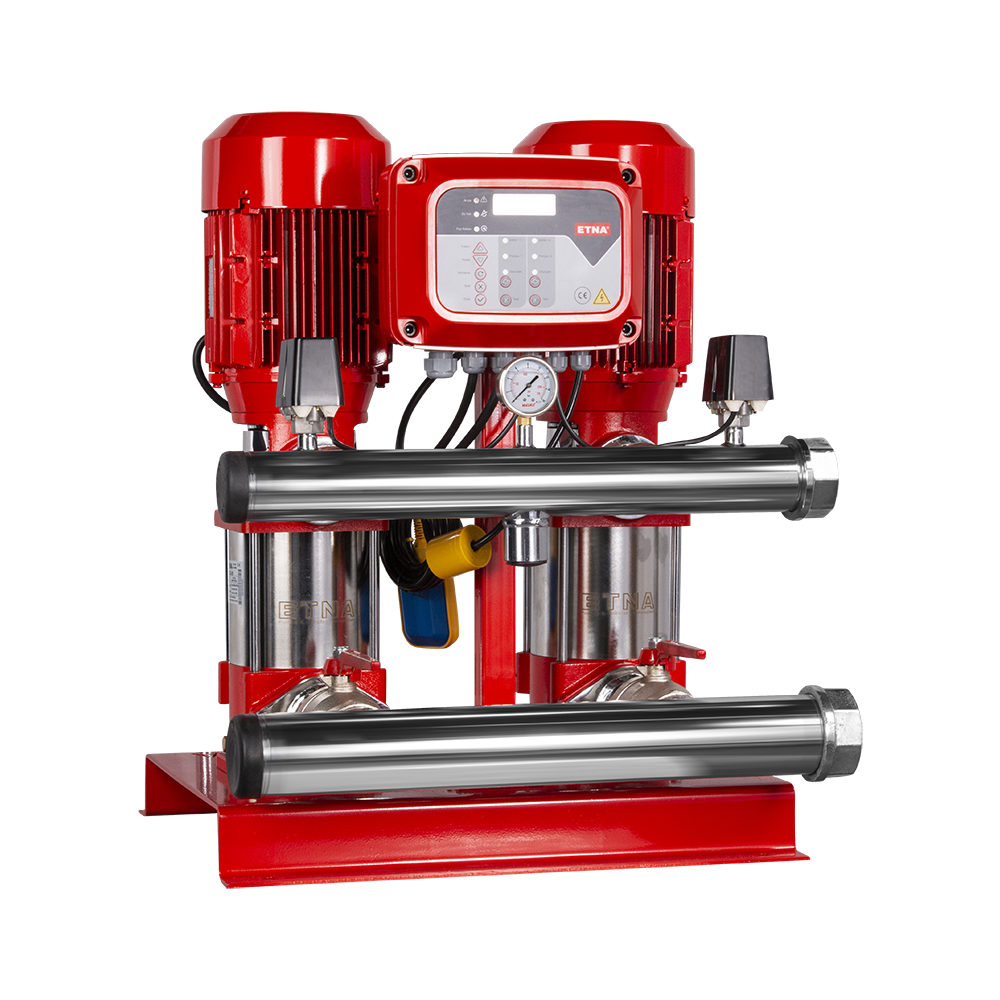

ETNA Y2 KO 10 Serisi İki Pompalı Dik Milli Yangın Hidroforu
ETNA Y2 KO 10 serisi iki pompalı dik milli alarm kitli yangın hidroforları, yangın dolabı ihtiva eden yangın tesisatlarında gerekli su debisi ve basıncının sağlanmasına yönelik basınçlandırma sistemleridir. Seride Y2 KO 10/5-22, Y2 KO 10/S7-22, Y2 KO 10/7-30, Y2 KO 10/9-40, Y2 KO 10/10-40 ve Y2 KO 10/12-55 modelleri bulunmaktadır. Motor güçleri model seçimine bağlı olarak 2 × 2,2 kW ile 2 × 5,5 kW arasında değişmektedir. Tavsiye edilen denge tankları modele göre 200 LT PN10, 300 LT PN16 veya 300 LT PN25 sınıfındadır. Y2 KO 10 serisi yangın hidroforlarında elektronik kontrol paneli, düşük akım ve seviye flatörü ile susuz çalışma koruması, faz sırası ve faz yokluğu koruması, haftalık test sistemi, sesli ve ışıklı alarm, manometre, basınç şalteri, emiş ve basma kollektörleri ile yaylı tip sessiz paslanmaz geri tepme ventilleri bulunmaktadır. ETNA Y2 KO 10 Serisi alarm kitli yangın hidroforları yangın dolabı bulunan sistemlerde kullanıma uygundur; sprinkler sistemleri için uygun değildir. Jokey (pilot) pompa opsiyonel olup sistem ihtiyacına göre ayrıca seçilmelidir.
