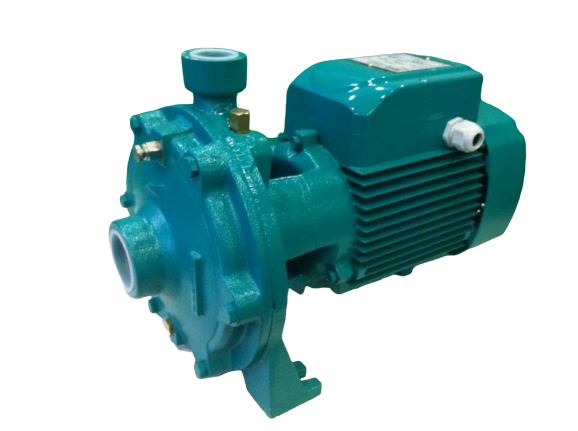

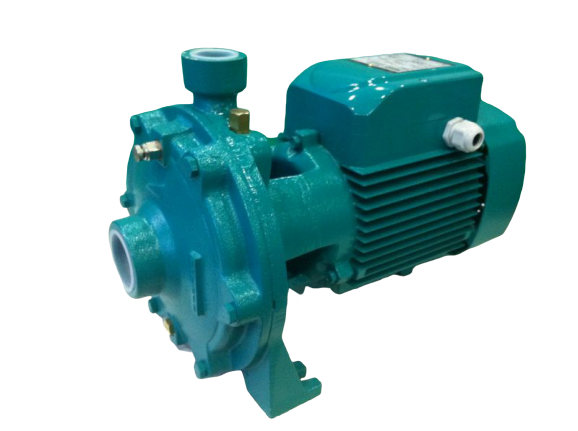

WP 207 - Yatay Milli Monoblok Santrifüj Pompa
Wilo WP serisi; hidrofor, yangın söndürme ve bahçe sulama uygulamalarına yönelik çift çarklı monoblok santrifüj pompalardır. Pirinç çark, döküm gövde ve paslanmaz çelik mil yapısı ile su basınçlandırma tesisatlarında kullanılır.
Malzeme Özellikleri
| Çark | Pirinç |
| Gövde | Döküm (GG25) |
| Mil | Paslanmaz çelik (AISI430F) |
| Mekanik salmastra | Seramik / karbon / NBR |
Teknik Bilgiler
| Maksimum akışkan sıcaklığı | 90 °C |
| Şebeke bağlantısı | 3~400 V, 50 Hz |
| Koruma sınıfı | IP44 |
| Yalıtım sınıfı | F |
| Maksimum çalışma basıncı | 16 bar |
| Motor verimlilik sınıfı | IE3 |
Kullanım Alanları
- Hidrofor sistemleri
- Yangın söndürme
- Bahçe sulama
Özellikler ve Ürün Avantajları
- Çift çarklı santrifüj pompa.
- En yüksek emiş derinliği 7 m.
- Sessiz çalışma.
Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Motor Gücü P2 (kW) | Motor Gücü P2 (HP) | Ürün Kodu |
|---|---|---|---|
| WP101 | 1,5 | 2 | 2851313 |
| WP102 | 2,2 | 3 | 2851314 |
| WP103 | 3 | 4 | 2851315 |
| WP104 | 4 | 5,5 | 2851316 |
| WP105 | 5,5 | 7,5 | 2851317 |
| WP107 | 7,5 | 10 | 2851318 |
| WP204 | 4 | 5,5 | 2851319 |
| WP205 | 5,5 | 7,5 | 2851320 |
| WP207 | 7,5 | 10 | 2851321 |
Teknik Çizim
Ürün Boyutları
| Model | DN1 | DN2 | A (mm) | F (mm) | H (mm) | H1 (mm) | H2 (mm) | N (mm) | N1 (mm) | W (mm) | S (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WP101 | 1¼″ | 1″ | 84 | 405 | 263 | 110 | 153 | 225 | 185 | 26 | 11 | 24,1 |
| WP102 | 1¼″ | 1″ | 86 | 407 | 263 | 110 | 153 | 225 | 185 | 26 | 11 | 26,1 |
| WP103 | 1½″ | 1¼″ | 95 | 464 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | 39,1 |
| WP104 | 1½″ | 1¼″ | 95 | 464 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | 42,9 |
| WP105 | 2″ | 1¼″ | 95 | 542 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | 56 |
| WP107 | 2″ | 1¼″ | 95 | 542 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | 61,7 |
| WP204 | 2″ | 1½″ | 108 | 496 | 334 | 139 | 195 | 292 | 232 | 21 | 14 | 49,8 |
| WP205 | 2″ | 1½″ | 108 | 542 | 334 | 139 | 195 | 292 | 232 | 21 | 14 | 55,1 |
| WP207 | 2″ | 1½″ | 108 | 542 | 334 | 139 | 195 | 292 | 232 | 21 | 14 | 60,8 |
Wilo WP Serisi – Ürün Grubu Özeti
Wilo WP serisi; hidrofor, yangın söndürme ve bahçe sulama uygulamalarına yönelik çift çarklı monoblok santrifüj pompalardır. Pirinç çark, döküm gövde ve paslanmaz çelik mil yapısı ile su basınçlandırma tesisatlarında kullanılır.
WP 207 - Yatay Milli Monoblok Santrifüj Pompa modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
