Grundfos UPS2 25-80 180Frekans Kontrollü Sirkülasyon Pompası

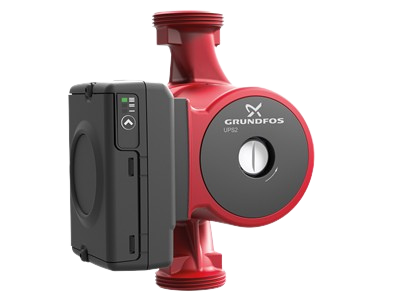

Grundfos UPS2 25-80 180, temiz ısıtma suyunun sirkülasyonu için geliştirilmiş, daimi mıknatıslı ECM motorlu ve sürekli değişken hız kontrollü yüksek verimli bir sirkülasyon pompasıdır. Üç oransal basınç eğrisi veya üç sabit devir ayarı arasından tek düğmeyle seçim yapılabilir. G 1 1/2″ bağlantısı ve 180 mm montaj boyuyla kompakt tesisat uygulamalarına uygundur.
UPS2 ile Verimli Isıtma Sirkülasyonu
UPS2 serisi, VDI 2035’e göre temiz ısıtma suyunun dolaşımı için tasarlanmıştır. ECM motor ve değişken hız kontrolüyle tesisatın çalışma gereksinimlerine uygun ayar seçenekleri sunar. ErP 641/2009 gerekliliklerine uygun olarak geliştirilmiştir.
UPS2 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme demir |
| Malzeme Standardı | EN 1561 EN-GJL-150 / ASTM A48-25B |
| Çark | PES %30 GF + PESU-GF20% |
| Boru Bağlantısı | G 1 1/2″ |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 180 mm |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 140 W |
| Akım Aralığı | 0,1–1,1 A |
| Koruma Sınıfı | IPX2D |
| Yalıtım Sınıfı | F |

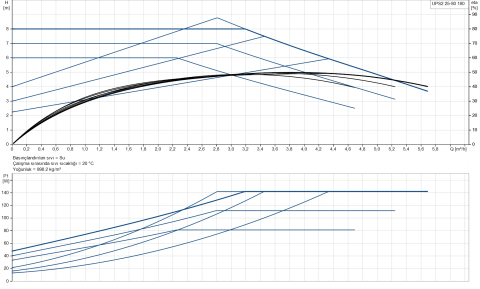

UPS2 25-80 180 Performans Eğrisi
Debi, basma yüksekliği, verim ve güç tüketimi ilişkisini performans eğrisinden inceleyebilirsiniz.
| Nominal Debi | 3,84 m³/h |
|---|---|
| Nominal Basma Yüksekliği | 6,86 m |
| Maksimum Basma Yüksekliği (teknik föy) | 8 m |
| Eğride Kullanılan Sıvı | 20 °C su |
| Yoğunluk | 998,2 kg/m³ |
Teknik Özellikler
| Ürün Numarası | 98707853 |
|---|---|
| EAN / Barkod | 5712600251908 |
| Model | UPS2 25-80 180 |
| Kontrol | 3 oransal basınç eğrisi / 3 sabit devir ayarı |
| Pompa Gövdesi | Dökme demir EN-GJL-150 / ASTM A48-25B |
| Çark | PES %30 GF + PESU-GF20% |
| Nominal Debi | 3,84 m³/h |
| Nominal Basma Yüksekliği | 6,86 m |
| Maksimum Basma Yüksekliği | 8 m |
| Maksimum Çalışma Basıncı | 10 bar |
| Boru Bağlantısı | G 1 1/2″ |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 180 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | 2–95 °C |
| Ortam Sıcaklık Aralığı | 0–40 °C |
| Güç Girişi P1 | 140 W |
| Nominal Gerilim | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Minimum / Maksimum Akım | 0,1 / 1,1 A |
| Koruma Sınıfı | IPX2D |
| Yalıtım Sınıfı | F |
| Termal Koruma | Elektronik |
| Klemens Kutusu Konumu | 9H |
| Enerji Verimlilik Endeksi | EEI 0,23 |
| Net / Brüt Ağırlık | 2,6 / 2,6 kg |
| TF Sınıfı | 95 |
| Onaylar | CE, WEEE |

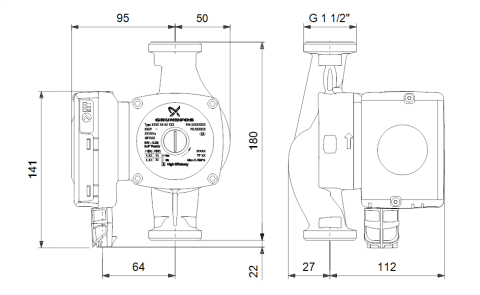

UPS2 25-80 180 Teknik Ölçü Çizimi
Ürün Boyutları
| Montaj Boyu | 180 mm |
|---|---|
| Boru Bağlantısı | G 1 1/2″ |
| Önden Görünüş Yatay Ölçüler | 95 mm / 50 mm |
| Önden Görünüş Alt Yatay Ölçü | 64 mm |
| Çizimdeki Düşey Ölçüler | 141 mm / 22 mm |
| Yandan Görünüş Yatay Ölçüler | 27 mm / 112 mm |
Ölçüler mm cinsindedir. Çizim basitleştirilmiştir.
Elektrik Bağlantısı
UPS2 25-80 180, 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır. Güç girişi P1 140 W, akım aralığı 0,1–1,1 A’dır. Elektrik bağlantısı ve montaj, üretici talimatları doğrultusunda yetkin personel tarafından yapılmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- G 1 1/2″ bağlantı ve 180 mm montaj boyu kontrol edilmelidir.
- Maksimum çalışma basıncı 10 bar, basınç sınıfı PN10’dur.
- Sıvı sıcaklığı 2–95 °C, ortam sıcaklığı 0–40 °C aralığında olmalıdır.
- VDI 2035’e göre temiz ısıtma suyu sirkülasyonunda kullanılmalıdır.
- Pompa ayarı, tesisatın debi ve basma yüksekliği ihtiyacı ile performans eğrileri birlikte değerlendirilerek seçilmelidir.
- Montaj ve elektrik bağlantısında üreticinin kurulum talimatları esas alınmalıdır.
Grundfos UPS2 25-80 180 Frekans Kontrollü Sirkülasyon Pompası
Grundfos UPS2 25-80 180 (98707853), temiz ısıtma suyunun dolaşımı için ECM motorlu ve değişken hız kontrollü bir sirkülasyon pompasıdır. 3,84 m³/h nominal debi, 6,86 m nominal basma yüksekliği, 8 m maksimum basma yüksekliği, G 1 1/2″ bağlantı ve 180 mm montaj boyuna sahiptir. 1 × 230 V besleme, 140 W P1 güç girişi ve EEI 0,23 değeriyle teknik özellikleri bu sayfada sunulmuştur. Pompa seçimi tesisat koşulları ve üretici performans eğrileri birlikte değerlendirilerek yapılmalıdır.
