Grundfos UPS 25-60 N 180Üç Hızlı Paslanmaz Sirkülasyon Pompası
Grundfos UPS 25-60 N 180, paslanmaz çelik pompa gövdesine sahip, üç hızlı ve ıslak rotorlu bir sirkülasyon pompasıdır. Pompa ile motor entegre bir ünite oluşturur; yataklar pompalanan sıvıyla yağlanır. G 1 1/2″ bağlantı ve 180 mm montaj boyuna sahip bu modelin nominal debisi 1,91 m³/h, nominal basma yüksekliği 3,1 m’dir.
UPS N ile Güvenilir Sirkülasyon
UPS N serisi, paslanmaz çelik gövdesi ve üç farklı hız ayarıyla su sirkülasyonu için geliştirilmiştir. Uygulama seçimi yapılırken akışkanın özellikleri, sıcaklık, basınç ve tesisatın hidrolik ihtiyacı üretici dokümanlarıyla birlikte değerlendirilmelidir.
UPS N Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Paslanmaz çelik |
| Malzeme Standardı | EN 1.4308 |
| Çark | Kompozit PES + %30 GF |
| Boru Bağlantısı | G 1 1/2″ |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 180 mm |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 Hz |
| P1 — I / II / III | 50 / 55 / 60 W |
| Akım — I / II / III | 0,21 / 0,25 / 0,28 A |
| Koruma Sınıfı | IP44 |
| Yalıtım Sınıfı | F |

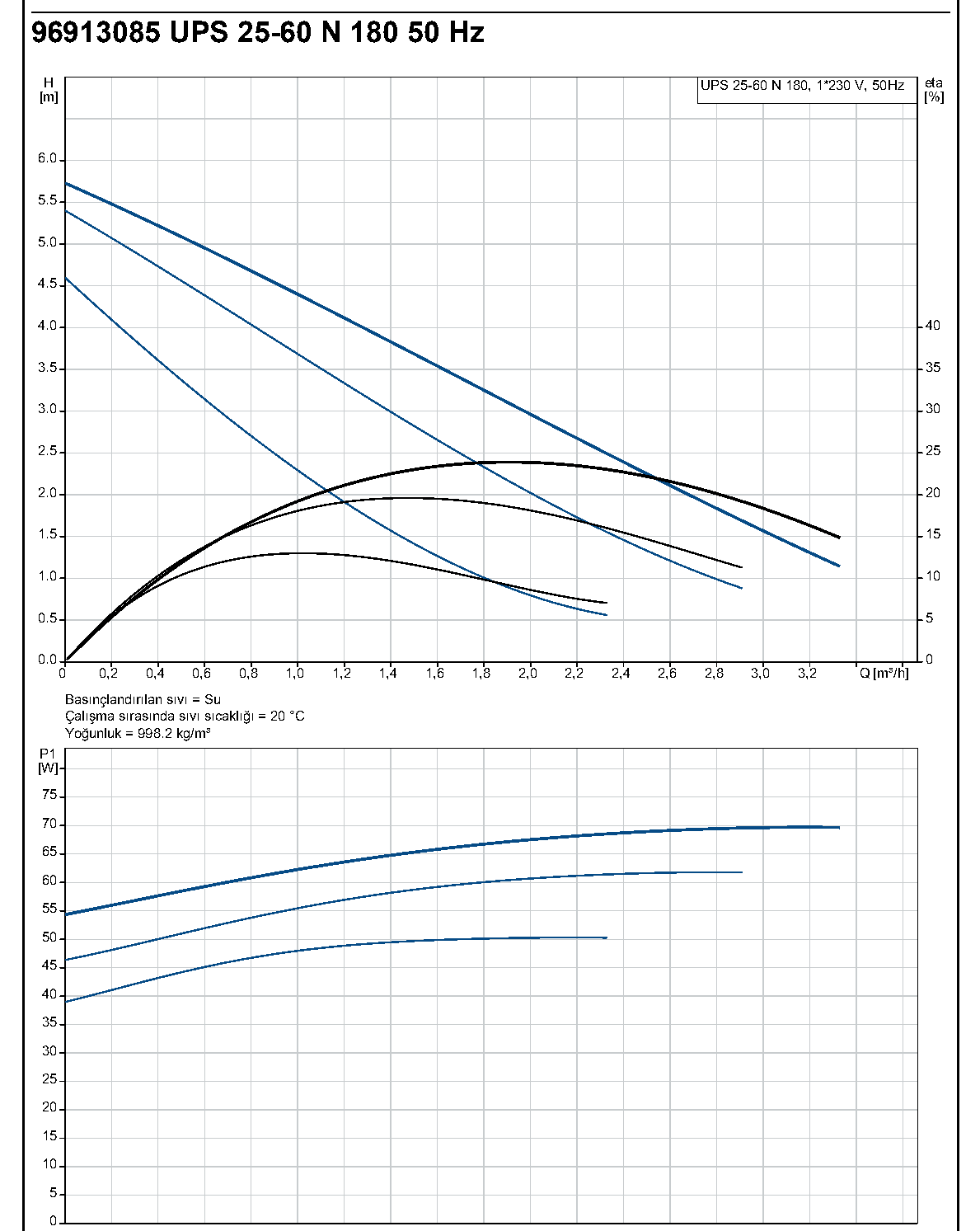

UPS 25-60 N 180 Performans Eğrisi
Debi, basma yüksekliği, verim ve güç tüketimi ilişkisini performans eğrisinden inceleyebilirsiniz.
| Nominal Debi | 1,91 m³/h |
|---|---|
| Nominal Basma Yüksekliği | 3,1 m |
| Maksimum Basma Yüksekliği (teknik föy) | 6 m |
| Eğride Kullanılan Sıvı | 20 °C su |
| Yoğunluk | 998,2 kg/m³ |
Teknik Özellikler
| Ürün Numarası | 96913085 |
|---|---|
| EAN / Barkod | 5700313543465 |
| Model | UPS 25-60 N 180 |
| Hız Sayısı | 3 |
| Pompa Gövdesi | Paslanmaz çelik EN 1.4308 |
| Çark | Kompozit PES + %30 GF |
| Nominal Debi | 1,91 m³/h |
| Nominal Basma Yüksekliği | 3,1 m |
| Maksimum Basma Yüksekliği | 6 m |
| Maksimum Çalışma Basıncı | 10 bar |
| Boru Bağlantısı | G 1 1/2″ |
| Bağlantı Standardı | ISO 228-1 |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 180 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | 2–110 °C |
| Ortam Sıcaklık Aralığı | 0–40 °C |
| Ortam / Sıvı Sıcaklığı Notu | 40 °C ortamda en fazla 80 °C sıvı koşulu teknik föyde belirtilmiştir. |
| P1 — I / II / III | 50 / 55 / 60 W |
| Besleme | 1 × 230 V / 50 Hz |
| Akım — I / II / III | 0,21 / 0,25 / 0,28 A |
| Kondansatör | 2,5 µF |
| Koruma Sınıfı | IP44 |
| Yalıtım Sınıfı | F |
| Klemens Kutusu Konumu | 9H |
| Net / Brüt Ağırlık | 2,86 / 2,97 kg |
| Menşe | Sırbistan |

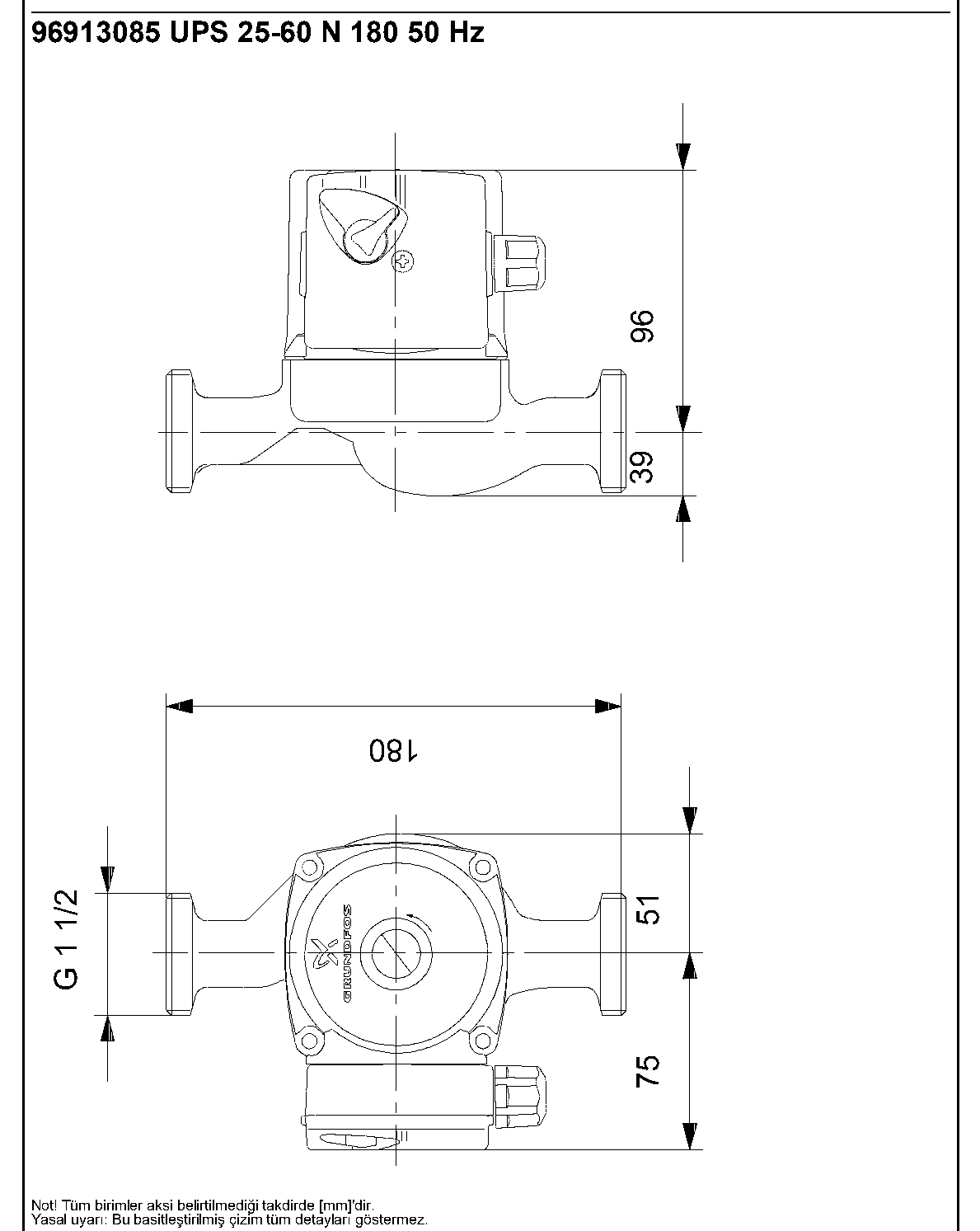

UPS 25-60 N 180 Teknik Ölçü Çizimi
Ürün Boyutları
| Montaj Boyu | 180 mm |
|---|---|
| Bağlantı | G 1 1/2″ |
| Çizimdeki Önden Görünüş Ölçüleri | 75 / 51 mm |
| Çizimdeki Yandan Görünüş Ölçüleri | 39 / 96 mm |
Ölçüler mm cinsindedir. Çizim basitleştirilmiştir.
Elektrik Bağlantısı
UPS 25-60 N 180, teknik föyün elektriksel veri tablosuna göre 1 × 230 V, 50 Hz beslemeyle çalışır. Üç hızdaki P1 değerleri sırasıyla 50 / 55 / 60 W, akım değerleri 0,21 / 0,25 / 0,28 A olarak belirtilmiştir. Elektrik bağlantısı üretici montaj ve kullanım talimatlarına uygun olarak yetkin personel tarafından yapılmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- G 1 1/2″ bağlantı ve 180 mm montaj boyu kontrol edilmelidir.
- Maksimum çalışma basıncı 10 bar ve basınç sınıfı PN10’dur.
- Teknik föydeki sıvı sıcaklık aralığı 2–110 °C’dir; ortam sıcaklığıyla birlikte belirtilen çalışma koşulları dikkate alınmalıdır.
- Tesisat ihtiyacına uygun hız kademesi, debi ve basma yüksekliği eğrileri üzerinden seçilmelidir.
- Montaj yönü, devreye alma ve elektrik bağlantısında üretici talimatlarına uyulmalıdır.
Grundfos UPS 25-60 N 180 Üç Hızlı Paslanmaz Sirkülasyon Pompası
Grundfos UPS 25-60 N 180 (96913085), paslanmaz çelik gövdeli ve üç hızlı sirkülasyon pompasıdır. 1,91 m³/h nominal debi, 3,1 m nominal basma yüksekliği, 6 m maksimum basma yüksekliği, G 1 1/2″ bağlantı ve 180 mm montaj boyuna sahiptir. Modelin teknik özellikleri, performans eğrisi ve montaj çizimi bu sayfada sunulmuştur. Pompa seçimi yapılırken tesisat ve akışkan koşulları üretici dokümanlarıyla birlikte değerlendirilmelidir.
