Maksimum debi ve maksimum basma yüksekliği farklı çalışma noktalarına aittir. Seçim, tesisatın çalışma noktası ve performans eğrisiyle birlikte yapılmalıdır.
Suyun uzaklaştırılması gereken noktalarda
Yağmur Suyu
Yağmur suyu birikintilerinin ve toplama alanlarının drenajı.
Yüzey Suları
Uygun sıvı ve partikül koşullarında yüzey suyu tahliyesi.
Yeraltı Suları
Yeraltı sularının drenajı için tesisata uygun pompa seçimi.
İç ve Dış Mekân
Üretici çalışma koşulları kapsamında iç ve dış mekân kurulumu.
Detaylarında mühendislik var
AISI 304 Paslanmaz Çelik
Gövde ve çarkta EN 1.4301 / AISI 304 paslanmaz çelik.
Yarı Açık Çark
SEMI OPEN çark tasarımı ve 12 mm partikül geçişi.
Çift Salmastra
Toksik olmayan yağla doldurulmuş yağ haznesi ve çift salmastra.
Soğutma Ceketi
Pompalanan sıvıyla motorun sürekli soğutulmasını sağlayan yapı.
10 Metre Kablo
Taşıma kolu ve 10 m güç kablosuyla sunulan kompakt ünite.
IP68 Koruma
Dalgıç çalışmaya uygun IP68 motor koruma sınıfı.

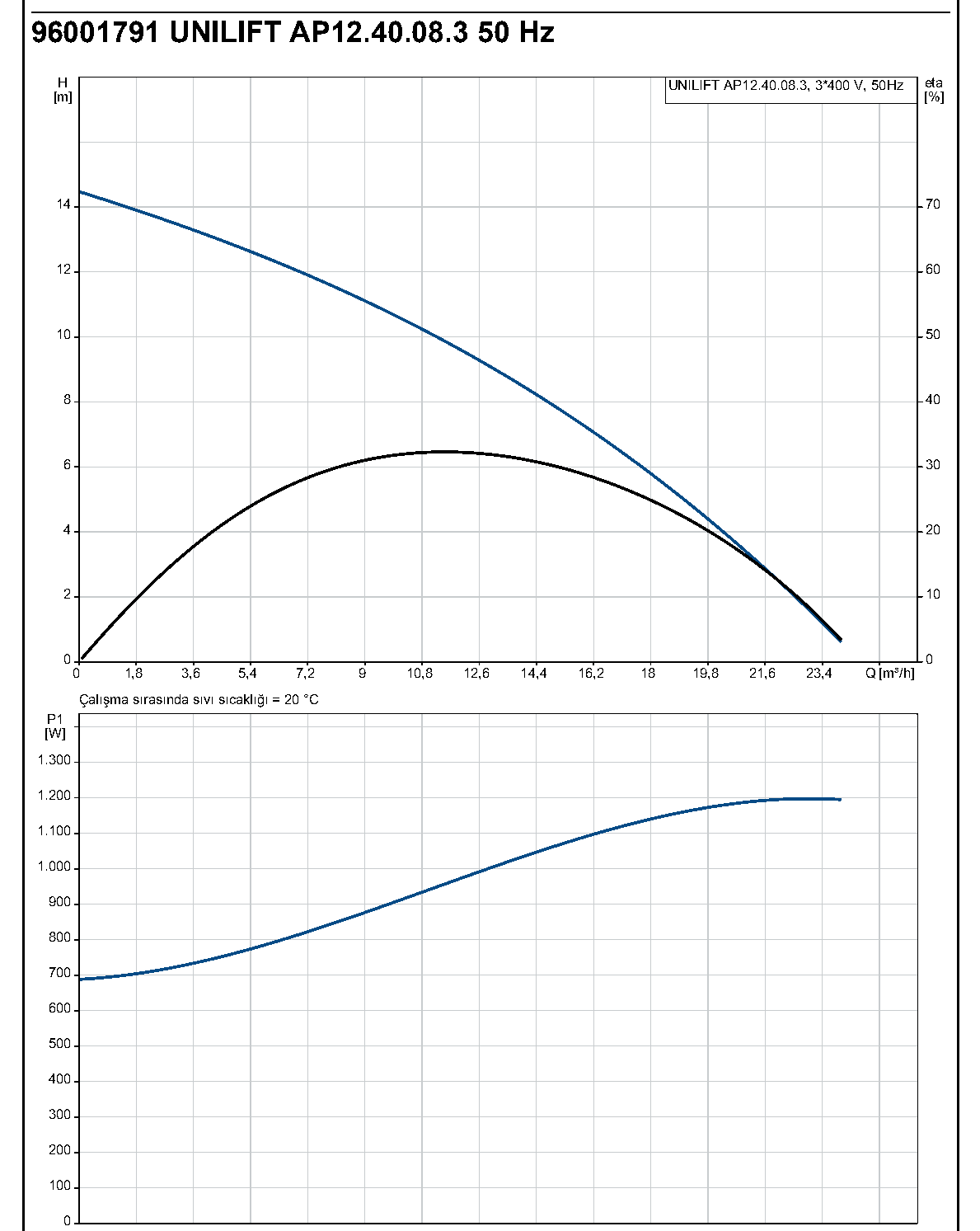

Çalışma noktanızı eğri üzerinden belirleyin
Debi ekseni m³/h birimine dönüştürülmüş üretici performans eğrisi; debi, basma yüksekliği, verim ve güç tüketimi ilişkisini gösterir. Eğri 3 × 400 V, 50 Hz ve 20 °C sıvı koşulları içindir.
Tüm detaylar, tek tabloda
| Ürün Numarası | 96001791 |
|---|---|
| EAN / Barkod | 5700390897161 |
| Model | UNILIFT AP12.40.08.3 |
| Pompa Tipi | Tek kademeli dalgıç drenaj pompası |
| Maksimum Debi | Yaklaşık 21 m³/h |
| Maksimum Basma Yüksekliği | 15 m |
| Çark Tipi | Yarı açık (SEMI OPEN) |
| Maksimum Partikül | 12 mm |
| Gövde / Çark | EN 1.4301 / AISI 304 paslanmaz çelik |
| Basma Bağlantısı | Rp 1 1/2″, dikey |
| Maksimum Kurulum Derinliği | 7 m |
| Sıvı Sıcaklığı | 0–55 °C |
| Ortam Sıcaklığı | 0–55 °C |
| Güç Girişi P1 | 1,2 kW |
| Nominal Motor Gücü P2 | 0,8 kW |
| Besleme | 3 × 400 V / 50 Hz |
| Nominal Akım | 2,1 A |
| Güç Faktörü | 0,87 |
| Nominal Devir | 2810 dev/dak |
| Koruma / Yalıtım Sınıfı | IP68 / F |
| Motor Koruması | Üzerinde yok; termal koruma harici |
| Kablo Uzunluğu | 10 m |
| Kablo Fişi | Yok |
| Net / Brüt Ağırlık | 12,5 / 14,4 kg |
| Menşe | Sırbistan |

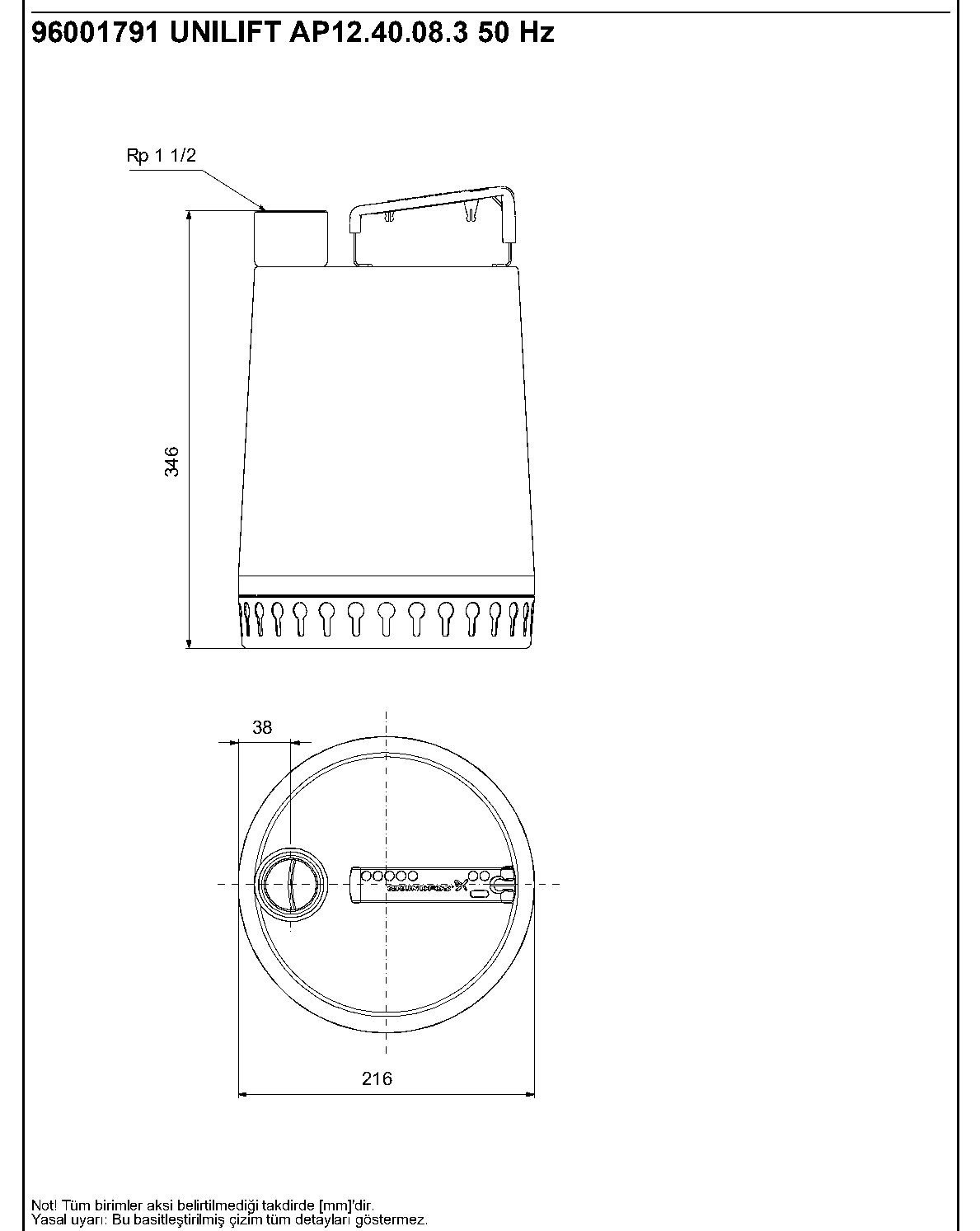

Kurulum öncesi ölçüleri kontrol edin
| Çizimdeki Ana En Ölçüsü | 216 mm |
|---|---|
| Toplam Yükseklik | 346 mm |
| Çizimdeki Alt Ölçü | 38 mm |
| Basma Bağlantısı | Rp 1 1/2″ |
Ölçüler mm cinsindedir. Üreticinin basitleştirilmiş çizimi tüm detayları göstermez.
Doğru bağlantı, güvenilir çalışma
Bu model 3 × 400 V trifaze beslemeyle çalışır. Motor üzerinde koruma bulunmaz; teknik föyde termal koruma harici olarak belirtilmiştir. Elektrik bağlantısı ve gerekli koruma düzeni üretici talimatlarına göre yetkin personel tarafından yapılmalıdır.
- Kurulum derinliği en fazla 7 m olmalıdır.
- Sıvı sıcaklığı ve ortam sıcaklığı 0–55 °C aralığında tutulmalıdır.
- Partikül geçiş sınırı 12 mm’dir; pompalanan sıvının uygunluğu kontrol edilmelidir.
- Boru hattı, debi ve basma ihtiyacı performans eğrisiyle birlikte değerlendirilmelidir.
- Montaj, devreye alma ve kullanımda üretici talimatları esas alınmalıdır.
