ALFA LAVAL · HAVUZ ISITMA

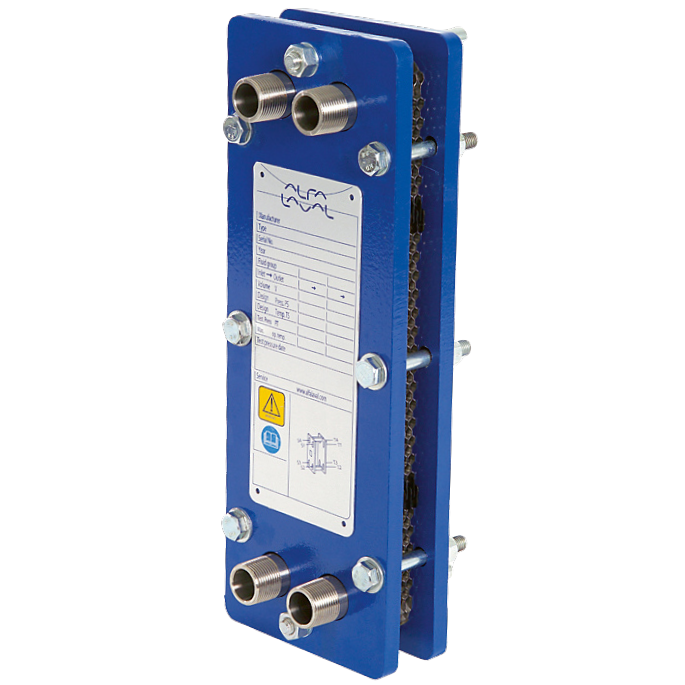

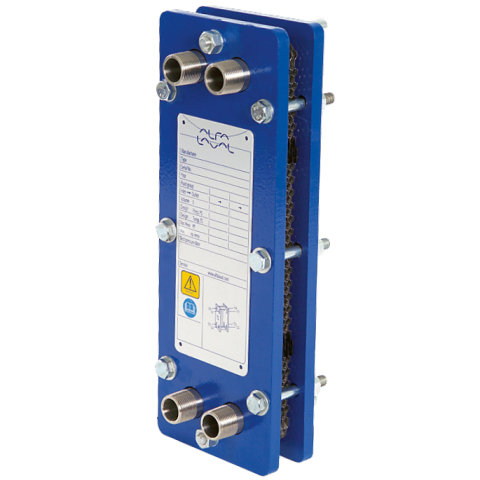

T2B FG BORULU 9 PLAKA NBRP
Plakalı Eşanjör
Isı kaynağındaki enerjinin havuz devresine aktarılması için kullanılan plakalı eşanjör çözümü. Seçim sırasında havuz suyu kimyası, sıcaklıklar ve tesisat koşulları birlikte değerlendirilmelidir.
Kapasite değeri aşağıda belirtilen tasarım sıcaklıkları için geçerlidir.
Malzeme ve teknik özellikler
| Özellik | Değer |
|---|---|
| Plaka Malzemesi | AISI 316 Paslanmaz Çelik |
| Plaka Kalınlığı | 0,5 mm |
| Conta Malzemesi | Nitril Bazlı Kauçuk (NBR) |
| Conta Sıcaklık Dayanımı | -10 °C ~ +110 °C |
| Eşanjör Gövde Basınç Dayanımı | PN16 |
| Teslim Süresi | 2-3 İş Günü İçinde Kargoda |
Modele özel kapasite ve çalışma koşulları
| Model | Giriş / çıkış | Kapasite (kcal/h) | Primer devre (°C) | Sekonder devre (°C) |
|---|---|---|---|---|
| T2B FG BORULU 9 PLAKA NBRP | 3/4" | 26.000 | 90-70 Su | 10-28 Su |
T2B serisi bu model havuz ısıtma uygulaması için listelenmiştir. Sadece kapasite değerine göre seçim yapılmamalı; çalışma sıcaklıkları, debiler ve basınç kayıpları birlikte kontrol edilmelidir.
Teknik çizim ve montaj ölçüleri
T2B FG BORULU 9 PLAKA NBRP · Ölçüler mm cinsindendir.
| Model | Giriş / çıkış | H | W | Lmin | Lmax | VC | HC |
|---|---|---|---|---|---|---|---|
| T2B FG BORULU 9 PLAKA NBRP | 3/4" | 380 | 140 | 165 | 275 | 298 | 50 |
L boyu plaka sayısına göre değişmektedir. Teknik çizim seri ölçü referansıdır; yukarıdaki tabloda bu modele ait ölçüler gösterilmiştir.
Havuz ısıtma kapasitesini planlayın
Havuz hacmi, hedef sıcaklık, ısıtma süresi ve açık / kapalı havuz koşulları ihtiyaç duyulan kapasiteyi etkiler. Mevcut Excel hesaplama aracımızla ön çalışma yapabilirsiniz.
Havuz eşanjörü hesaplama dosyasını indir →Sık sorulan sorular
Kapasite her çalışma koşulunda aynı mıdır?
Hayır. 26.000 kcal/h kapasite, aşağıdaki primer ve sekonder devre sıcaklıklarına göre verilmiştir. Farklı sıcaklık, debi ve akışkan koşullarında kapasite yeniden değerlendirilmelidir.
Doğru eşanjör seçimi için hangi bilgiler gerekir?
İstenen ısı yükü, her iki devrenin giriş ve çıkış sıcaklıkları, debileri, akışkan özellikleri ve izin verilen basınç kayıpları birlikte değerlendirilir.
Montaj alanı nasıl planlanmalı?
Bağlantı ölçülerine ek olarak borulama, bakım ve plaka paketine erişim için yeterli alan bırakılmalıdır. L boyu plaka sayısına göre değişir.
