duoCLEAN HİJYENİK BOYLERLER
Tek Serpantinli Sıcak Su Konforu
Buderus duoCLEAN tek serpantinli boylerler, kullanım sıcak suyunu depolamak ve serpantin üzerinden ısıtmak için tasarlanmıştır. Cam bazlı termoglasür iç yüzey, magnezyum anot ve etkili izolasyon; hijyenik depolama, korozyon koruması ve sıcaklığın korunmasına katkıda bulunur.
8 model · B enerji sınıfı · 10 bar kullanım suyu basıncı
duoCLEAN Teknolojisi
- Cam katkılı termoglasür kaplama, kullanım suyu ile temas eden yüzeyi korur.
- Magnezyum anot ile korozyon koruması desteklenir.
- Alt bölgeye uzanan serpantin, depolanan suyun homojen ısıtılmasına yardımcı olur.
- 120–500 litre sınıfında sert köpük; 750 ve 1000 litre sınıfında yumuşak köpük izolasyon kullanılır.
- Logamatic kontrollü uyumlu sistemlerde boyler optimizasyonu ile sıcak su hazırlama yönetilebilir.
Ortak seri görseli temsilidir; modelin dış görünüşü ve bağlantı düzeni kapasiteye göre değişebilir.
Teknik Özellikler — Tek Serpantinli Modeller
| Teknik değer | S120/5W | SU120/5W | SU160/5W | SU200/5W | SU300.5 W-B | SU500.6 EH S | SU750.6 H S | SU1000.6 H S |
|---|---|---|---|---|---|---|---|---|
| Depolama hacmi (l) | 112 | 112,4 | 152,9 | 192,9 | 290,9 | 461,8 | 713,2 | 933,4 |
| Enerji sınıfı | B | B | B | B | B | B | B | B |
| Bekleme ısı kaybı (W) | 45,5 | 46,4 | 54,8 | 59,2 | 69,1 | 78 | 87,5 | 100 |
| Kullanılabilir karışım suyu, 40 °C (l) | 190 | 190 | 253 | 317 | 490 | 739 | 1055 | 1310 |
| Sürekli kapasite 80/10–45 °C (kW) | 34 | 25 | 31,5 | 31,5 | 42 | 56 | 93 | 102 |
| Sürekli kapasite 80/10–45 °C (l/sa) | 834 | 612 | 773 | 773 | 1030 | 1390 | 2286 | 2543 |
| Sürekli kapasite 80/10–60 °C (kW) | 26,5 | 19,5 | 23,5 | 23,5 | 29,5 | 46 | 78 | 86 |
| Sürekli kapasite 80/10–60 °C (l/sa) | 455 | 335 | 405 | 405 | 507 | 787 | 1344 | 1492 |
| DIN 4708 karakteristik güç sayısı NL | 1,2 | 1,4 | 2,6 | 4,2 | 7,8 | 18 | 28 | 39 |
| Kullanım suyu sıcaklığı maks. (°C) | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Kullanım suyu işletme basıncı maks. (bar) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Isıtma suyu giriş/çıkış | R¾″ | R1″ | R1″ | R1″ | R1″ | R1″ | R1¼″ | R1¼″ |
| Sıcak/soğuk su bağlantısı | R¾″ | R1″ | R1″ | R1″ | R1″ | R1″ | R1¼″ | R1¼″ |
| Resirkülasyon bağlantısı | — | R¾″ | R¾″ | R¾″ | R¾″ | R¾″ | R¾″ | R¾″ |
| Serpantin yüzeyi (m²) | 1 | 0,7 | 0,9 | 0,9 | 1,3 | 1,8 | 3,7 | 4,5 |
| Nominal güçte ısıtma süresi (dk) | 16 | 19 | 20 | 25 | 39 | 22 | 16 | 19 |
| Serpantin su sıcaklığı maks. (°C) | 160 | 160 | 160 | 160 | 160 | 110 | 110 | 110 |
| Serpantin su basıncı maks. (bar) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Kapasiteler; 80 °C kazan gidiş sıcaklığı, 10 °C şebeke girişi ve tabloda belirtilen 45/60 °C kullanım suyu koşullarına göredir. Karışım suyu miktarı katalogdaki EN 12897 koşullarına aittir. NL değerleri DIN 4708 koşullarında, azami ısıtma gücüyle verilmiştir; daha düşük ısıtma gücünde azaltılmalıdır.
SU500.6 EH S Ölçüleri
| İşaret | Birim | SU500.6 EH S |
|---|---|---|
| A | mm | 750 |
| A1 | mm | 598 |
| B | mm | 30 |
| C | mm | 1921 |
| D | mm | 55 |
| D | inch | R1″ |
| E | mm | 221 |
| E | inch | R1″ |
| F | mm | 966 |
| F | inch | R1″ |
| G | mm | 1265 |
| H | mm | 1856 |
| H | inch | R1″ |
| I | mm | 2521 |
| J | kg | 140 |
| K | kg | 588 |
| L | mm | 1995 |
| M | mm | 450 |
| N | mm | 1041 |
| O | mm | — |
| P | mm | — |
| V | l | 12,2 |
| V | m² | 1,8 |
Model Seçimi ve Montaj
Bu açıklama yalnızca katalogdaki tek serpantinli S/SU modellerini kapsar. Seçim ve montajda satın alınan modelin ilgili tablo sütunu esas alınmalıdır. Boyler hacmi, sıcak su tüketimi, kazan gücü ve tesisat koşulları birlikte değerlendirilmelidir.
Teknik veriler Buderus duoCLEAN Ekim 2026 kataloğundan alınmıştır. Bağlantı ve montaj işlemlerinde üretici talimatları geçerlidir.

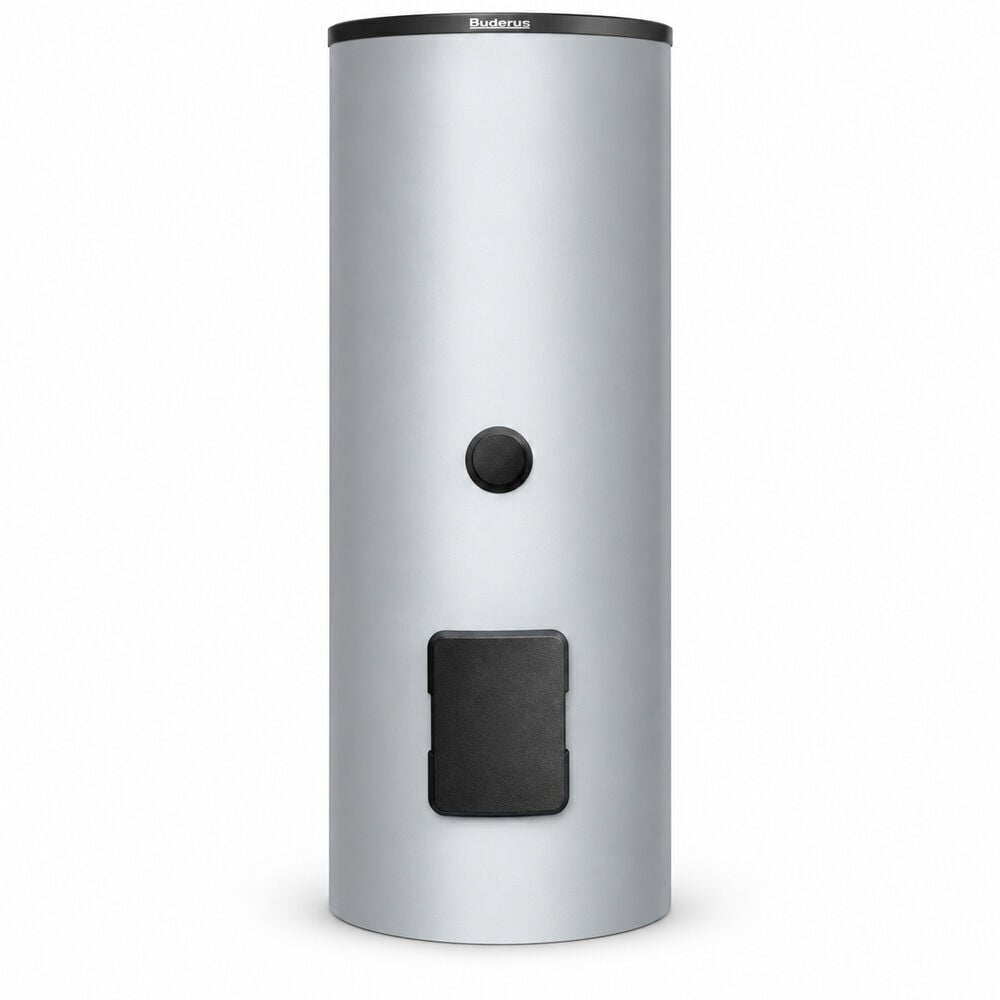

Buderus SU500.6 EH S Tek Serpantinli Boyler
Buderus SU500.6 EH S, duoCLEAN serisinde yer alan tek serpantinli hijyenik kullanım sıcak suyu boyleridir. Katalogdaki gerçek depolama hacmi 461,8 litre, serpantin yüzey alanı 1,8 m² olarak belirtilir. B enerji sınıfındaki model, termoglasür iç kaplama ve magnezyum anotla kullanım suyunun hijyenik depolanmasına ve gövdenin korozyona karşı korunmasına katkı sağlar.
Hangi ihtiyaçlar için değerlendirilir?
Merkezi sıcak su hazırlama ve depolama ihtiyacı bulunan tesisatlarda, uygun ısı kaynağı ve pompa devresiyle birlikte değerlendirilir. Seçim yalnızca hacme göre yapılmamalı; aynı anda sıcak su kullanan noktalar, hedef sıcaklık, kazan gücü ve tesisat koşulları birlikte ele alınmalıdır. Bu modelin katalogdaki sürekli ısıtma kapasitesi, 80 °C kazan gidişi ve 10/45 °C kullanım suyu koşullarında 56 kW’tır.
Sık Sorulan Sorular
SU500.6 EH S modelinin depolama hacmi nedir?
Üretici kataloğunda depolama hacmi 461,8 litre olarak verilir. Model adındaki kapasite sınıfı ile gerçek depolama hacmi farklı olabilir.
Bu ürün tek serpantinli mi?
Evet. SU500.6 EH S tek serpantinli S/SU modelleri arasındadır. Isı, serpantinden geçen ısıtma suyu üzerinden kullanım suyuna aktarılır.
İzin verilen kullanım suyu basıncı ve sıcaklığı nedir?
Katalogda kullanım suyu tarafı için maksimum işletme basıncı 10 bar, maksimum sıcaklık 95 °C olarak belirtilmiştir. Bunlar sınır değerleridir; tesisatın çalışma ayarı üretici talimatları ve uygulama koşullarıyla belirlenmelidir.
Montajdan önce hangi ölçüler kontrol edilmeli?
Bu sayfadaki SU500.6 EH S teknik çizimi ve canlı ölçü tablosu üzerinden gövde ölçüleri, servis boşluğu ve bağlantı noktaları kontrol edilmelidir. Serpantin ve kullanım suyu devrelerinin basınç sınırları ayrı ayrı değerlendirilir.
Hacim seçimi için boyler hesaplama aracını kullanabilir veya MekanikPark ekibinden ürün bilgisi ve teklif isteyebilirsiniz.
