duoCLEAN HİJYENİK BOYLERLER
Tek Serpantinli Sıcak Su Konforu
Buderus duoCLEAN tek serpantinli boylerler, kullanım sıcak suyunu depolamak ve serpantin üzerinden ısıtmak için tasarlanmıştır. Cam bazlı termoglasür iç yüzey, magnezyum anot ve etkili izolasyon; hijyenik depolama, korozyon koruması ve sıcaklığın korunmasına katkıda bulunur.
8 model · B enerji sınıfı · 10 bar kullanım suyu basıncı

duoCLEAN Teknolojisi
- Cam katkılı termoglasür kaplama, kullanım suyu ile temas eden yüzeyi korur.
- Magnezyum anot ile korozyon koruması desteklenir.
- Alt bölgeye uzanan serpantin, depolanan suyun homojen ısıtılmasına yardımcı olur.
- 120–500 litre sınıfında sert köpük; 750 ve 1000 litre sınıfında yumuşak köpük izolasyon kullanılır.
- Logamatic kontrollü uyumlu sistemlerde boyler optimizasyonu ile sıcak su hazırlama yönetilebilir.

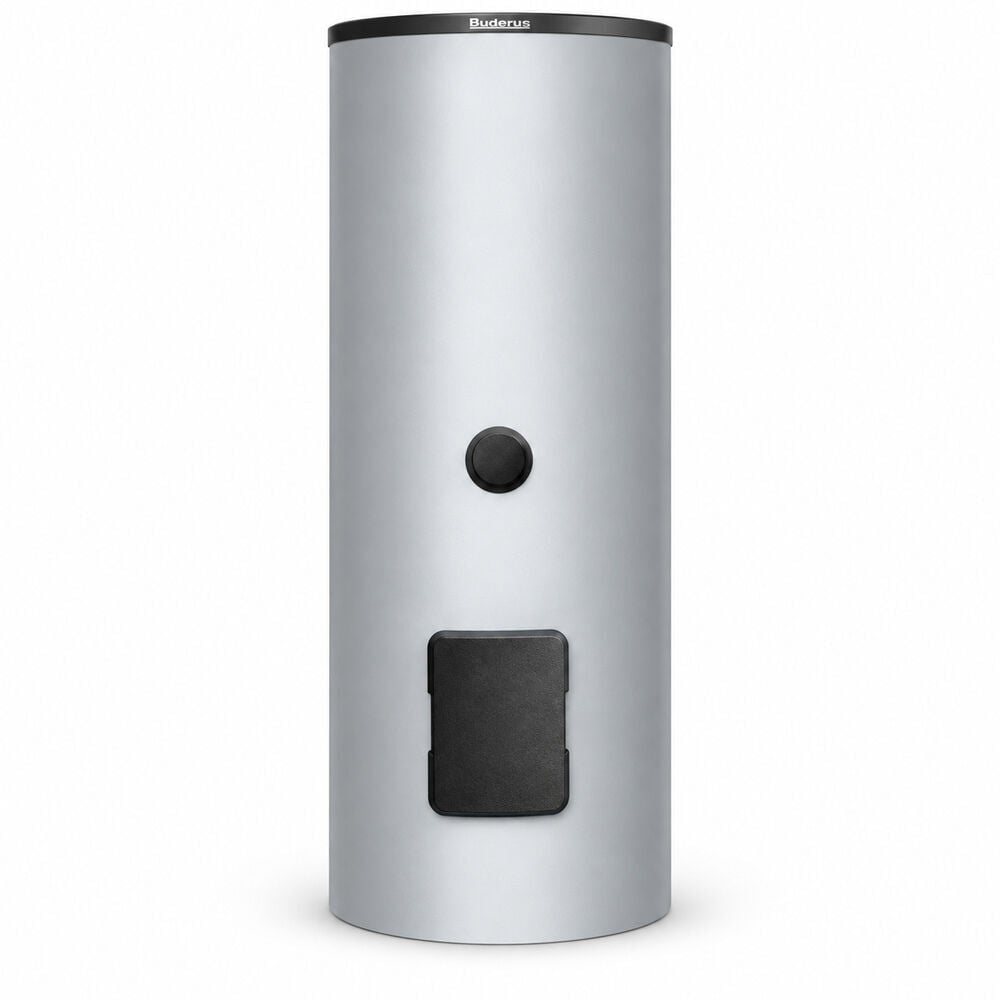

Ortak seri görseli temsilidir; modelin dış görünüşü ve bağlantı düzeni kapasiteye göre değişebilir.
Teknik Özellikler — Tek Serpantinli Modeller
| Teknik değer | S120/5W | SU120/5W | SU160/5W | SU200/5W | SU300.5 W | SU500 5-C | SU750 5-C | SU1000 5-C |
|---|---|---|---|---|---|---|---|---|
| Depolama hacmi (l) | 112 | 112,4 | 152,9 | 192,9 | 290,9 | 461,8 | 713,2 | 933,4 |
| Enerji sınıfı | B | B | B | B | B | B | B | B |
| Bekleme ısı kaybı (W) | 45,5 | 46,4 | 54,8 | 59,2 | 69,1 | 78 | 87,5 | 100 |
| Kullanılabilir karışım suyu, 40 °C (l) | 190 | 190 | 253 | 317 | 490 | 739 | 1055 | 1310 |
| Sürekli kapasite 80/10–45 °C (kW) | 34 | 25 | 31,5 | 31,5 | 42 | 56 | 93 | 102 |
| Sürekli kapasite 80/10–45 °C (l/sa) | 834 | 612 | 773 | 773 | 1030 | 1390 | 2286 | 2543 |
| Sürekli kapasite 80/10–60 °C (kW) | 26,5 | 19,5 | 23,5 | 23,5 | 29,5 | 46 | 78 | 86 |
| Sürekli kapasite 80/10–60 °C (l/sa) | 455 | 335 | 405 | 405 | 507 | 787 | 1344 | 1492 |
| DIN 4708 karakteristik güç sayısı NL | 1,2 | 1,4 | 2,6 | 4,2 | 7,8 | 18 | 28 | 39 |
| Kullanım suyu sıcaklığı maks. (°C) | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Kullanım suyu işletme basıncı maks. (bar) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Isıtma suyu giriş/çıkış | R¾″ | R1″ | R1″ | R1″ | R1″ | R1″ | R1¼″ | R1¼″ |
| Sıcak/soğuk su bağlantısı | R¾″ | R1″ | R1″ | R1″ | R1″ | R1″ | R1¼″ | R1¼″ |
| Resirkülasyon bağlantısı | — | R¾″ | R¾″ | R¾″ | R¾″ | R¾″ | R¾″ | R¾″ |
| Serpantin yüzeyi (m²) | 1 | 0,7 | 0,9 | 0,9 | 1,3 | 1,8 | 3,7 | 4,5 |
| Nominal güçte ısıtma süresi (dk) | 16 | 19 | 20 | 25 | 39 | 22 | 16 | 19 |
| Serpantin su sıcaklığı maks. (°C) | 160 | 160 | 160 | 160 | 160 | 110 | 110 | 110 |
| Serpantin su basıncı maks. (bar) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Kapasiteler; 80 °C kazan gidiş sıcaklığı, 10 °C şebeke girişi ve tabloda belirtilen 45/60 °C kullanım suyu koşullarına göredir. Karışım suyu miktarı katalogdaki EN 12897 koşullarına aittir. NL değerleri DIN 4708 koşullarında, azami ısıtma gücüyle verilmiştir; daha düşük ısıtma gücünde azaltılmalıdır.
SU120/5W — Ölçüler ve Teknik Çizim

| İşaret / Ölçü | Birim | SU120/5W |
|---|---|---|
| A | mm | 550 |
| B | kg | 184 |
| C | mm | 12,5 |
| D | mm | 1010 |
| F | mm | 80 |
| G | mm | 265 |
| H | mm | 445 |
| I | mm | 554 |
| J | mm | 705 |
| K | mm | 878 |
| L | mm | 1370 |
| M | kg | 64 |
| N | kg | 184 |
Model Seçimi ve Montaj
Bu açıklama yalnızca katalogdaki tek serpantinli S/SU modellerini kapsar. Seçim ve montajda satın alınan modelin ilgili tablo sütunu esas alınmalıdır. Boyler hacmi, sıcak su tüketimi, kazan gücü ve tesisat koşulları birlikte değerlendirilmelidir.
Teknik veriler Buderus duoCLEAN Ekim 2026 kataloğundan alınmıştır. Bağlantı ve montaj işlemlerinde üretici talimatları geçerlidir.
Buderus SU120/5W — Ürün Özeti
Buderus SU120/5W, tek serpantinli yapısıyla kullanım sıcak suyunu depolamak ve bağlı ısı kaynağından gelen enerjiyle ısıtmak için tasarlanmış hijyenik boylerdir. Bu modelin katalogdaki depolama hacmi 112,4 litre olarak belirtilmiştir. Termoglasür iç yüzey ve magnezyum anot, depolama tankının korozyona karşı korunmasını destekler.
Yerleşim ve tesisat hazırlığında yukarıdaki SU120/5W teknik çizimi ile bu modele ait ölçü tablosu birlikte değerlendirilmelidir. Boyler seçimi; eş zamanlı sıcak su ihtiyacı, ısı kaynağı gücü ve tesisat koşulları dikkate alınarak yapılmalıdır.
