Maksimum debi ve maksimum basma yüksekliği farklı çalışma noktalarına aittir. Seçim, tesisatın çalışma noktası ve performans eğrisiyle birlikte yapılmalıdır.
Zorlu kotlarda, güvenilir atık su transferi
Evsel ve Kentsel Atık Su
Tuvaletlerden gelen foseptik ve işlenmemiş atık suyun transferi.
Basınçlı Kanalizasyon
Cazibeli kanalizasyonun uygun olmadığı altyapılar.
Köy ve Çiftlikler
Seyrek nüfuslu yerleşimler ve tarım alanları.
Zorlu Topografya
Kot farkları ve yüksek yeraltı suyu bulunan alanlar.
SEG mühendisliği, her detayda
Öğütücü Sistem
Parçalanabilir katı maddeleri küçük parçalara ayıran GRINDER SYSTEM.
SmartTrim
Çark boşluğunu ayarlayarak pompa performansının korunmasına yardımcı olur.
Dökme Demir Yapı
Gövde ve çarkta EN-GJL-200 dökme demir; toz boyalı yüzey.
Servis Kolaylığı
Paslanmaz çelik kelepçe, çark ve salmastraya erişimi kolaylaştırır.
Kartuş Salmastra
SiC/SiC mekanik salmastra ve ikincil dudaklı keçe.
IP68 Motor
10 m kablo, F sınıfı yalıtım ve sargılarda termik şalterler.

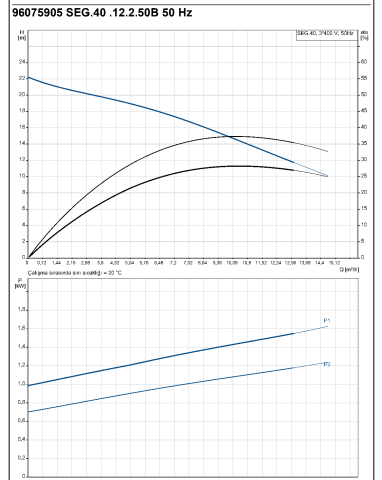

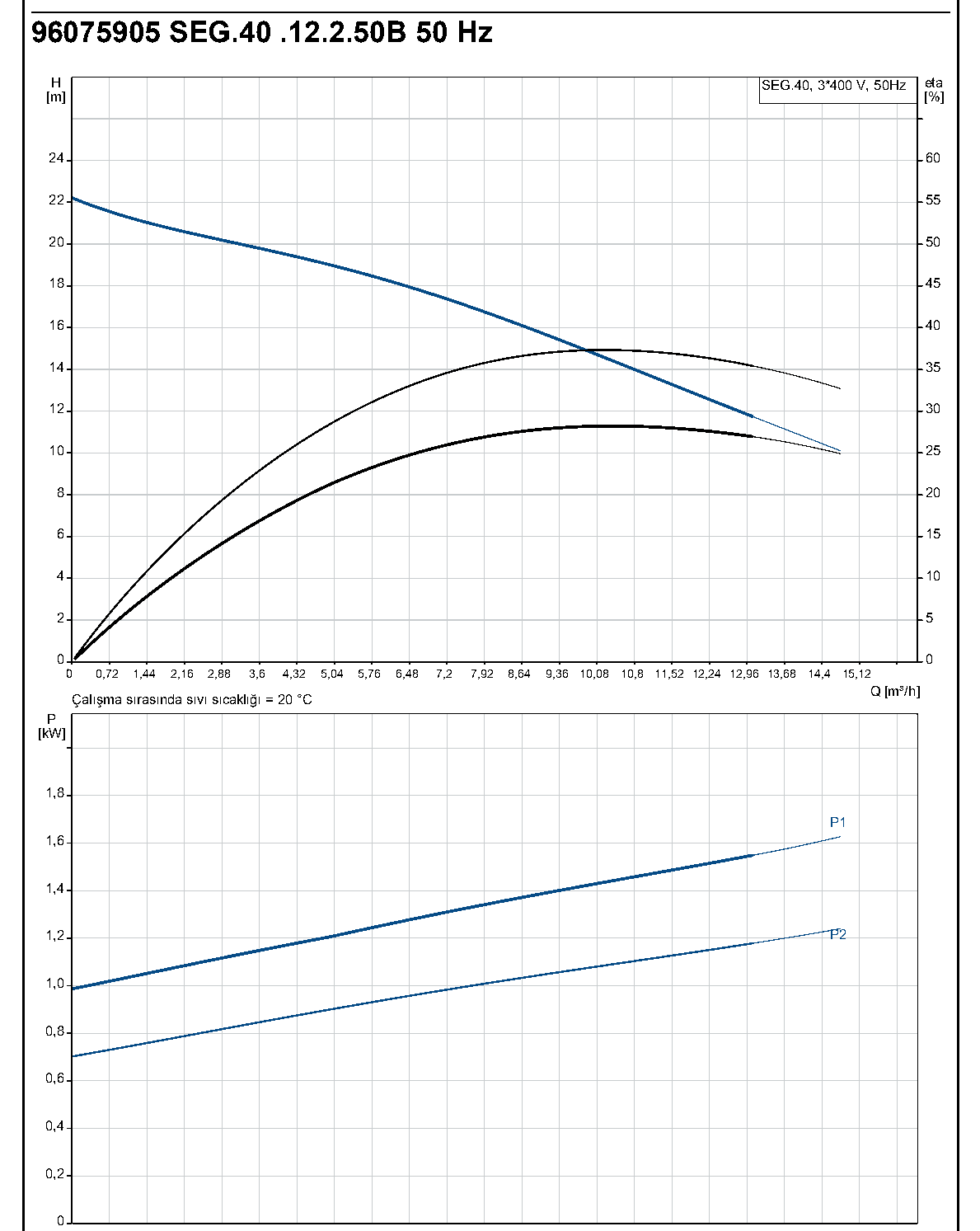

SEG.40.12.2.50B Performans Eğrisi
Debi ekseni m³/h birimine dönüştürülmüş üretici eğrisi. Basma yüksekliği, verim ve P1/P2 güç ilişkisi; 50 Hz ve 20 °C sıvı koşulları için gösterilmiştir.
Tüm detaylar, tek tabloda
| Ürün Numarası | 96075905 |
|---|---|
| EAN / Barkod | 5700394850780 |
| Model | SEG.40.12.2.50B |
| Pompa Tipi | Öğütücü sistemli dalgıç atık su pompası |
| Maksimum Debi | 15,01 m³/h |
| Maksimum Basma Yüksekliği | 20,7 m |
| Çark Sistemi | GRINDER SYSTEM |
| Gövde / Çark | Dökme demir EN 1561 EN-GJL-200 / ASTM A48-30B |
| Salmastra | SiC/SiC mekanik salmastra ve ikincil dudaklı keçe |
| Çıkış Bağlantısı | DIN DN40 / PN10 |
| Maksimum Çalışma Basıncı | 6 bar |
| Maksimum Kurulum Derinliği | 7 m |
| Kurulum Tipi | Dalgıç; otomatik kaplinli veya serbest kurulum |
| Otomatik Kaplin Referansı | 96076063 |
| Sıvı Sıcaklığı | 0–40 °C |
| Maksimum Ortam Sıcaklığı | 40 °C |
| Güç Girişi P1 | 1,6 kW |
| Nominal Güç P2 | 1,2 kW |
| Besleme | 3 × 400–415 V / 50 Hz |
| Gerilim Toleransı | +%6 / -%10 |
| Nominal Akım | 3 A |
| Nominal Devir | 2750 dev/dak |
| Kutup Sayısı | 2 |
| Kalkış | Doğrudan yol verme (DOL) |
| Koruma / Yalıtım | IP68 / F |
| Motor Koruması | PTO termik şalter; harici koruma bağlantısı |
| Kablo Uzunluğu | 10 m |
| Kablo Fişi | Yok |
| Net / Brüt Ağırlık | 39,6 / 45,4 kg |
| Eğri Toleransı | ISO 9906:2012 3B2 |
Kurulum tipine göre ölçüleri inceleyin

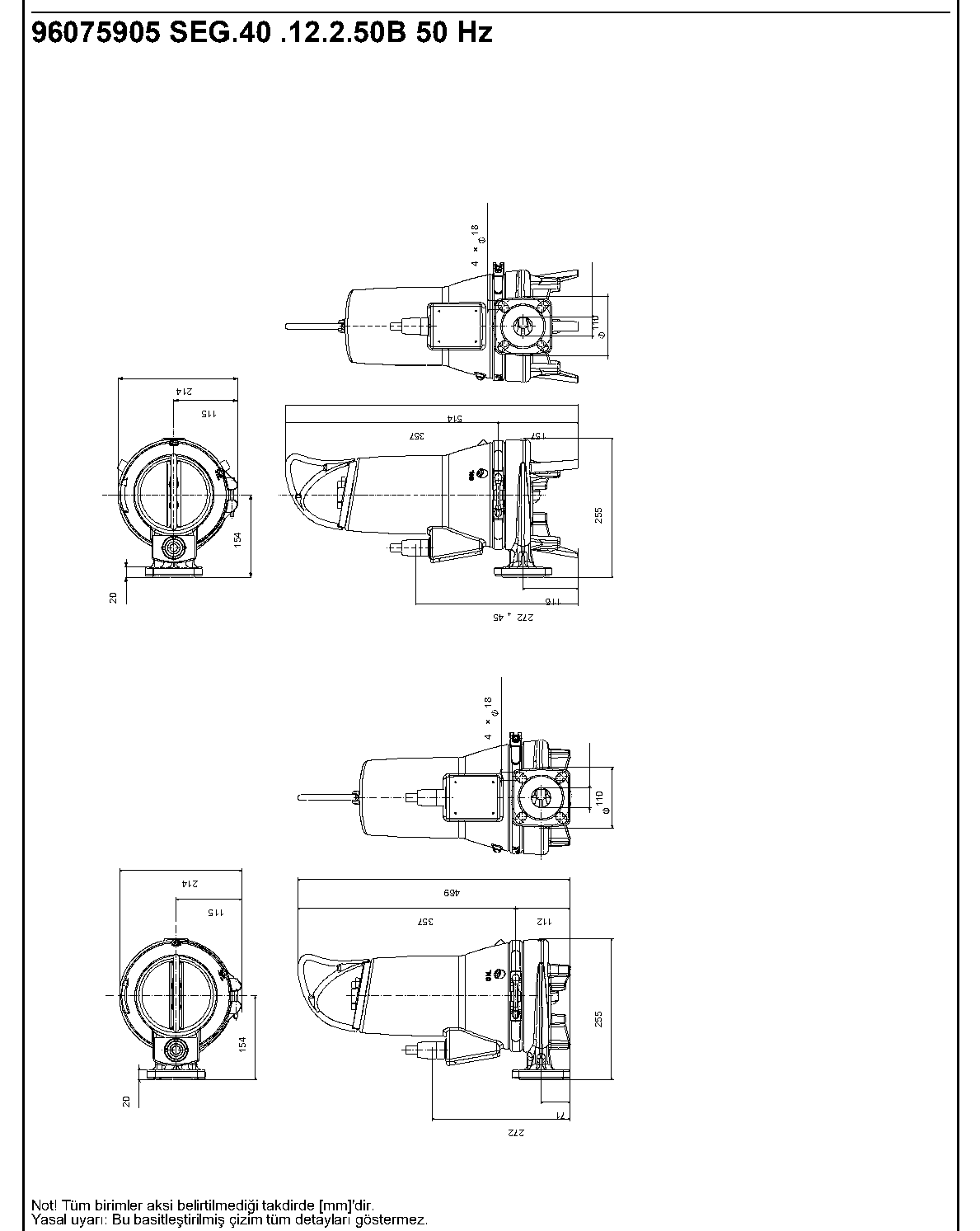

Pompa ölçü çizimi

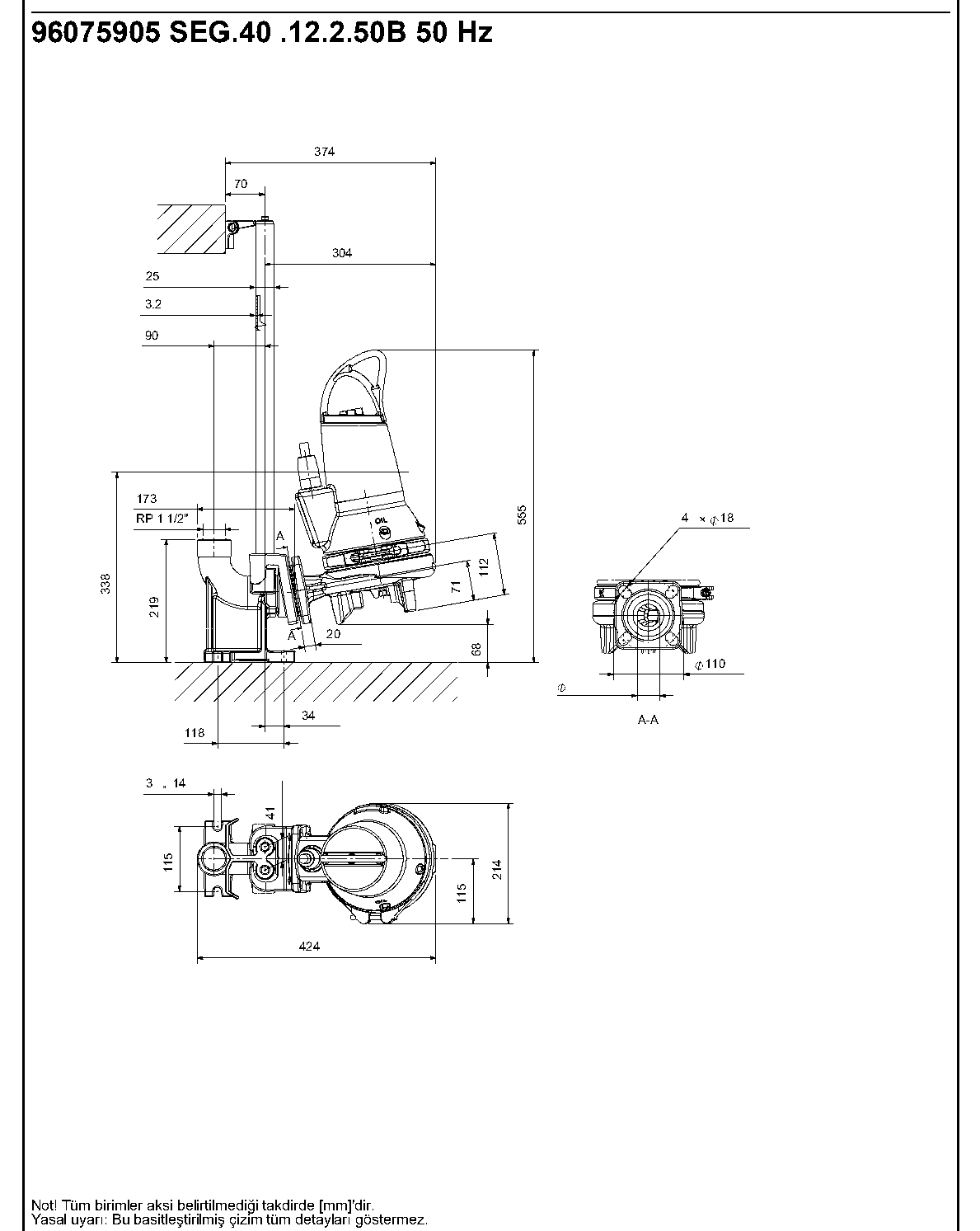

Montaj düzeni

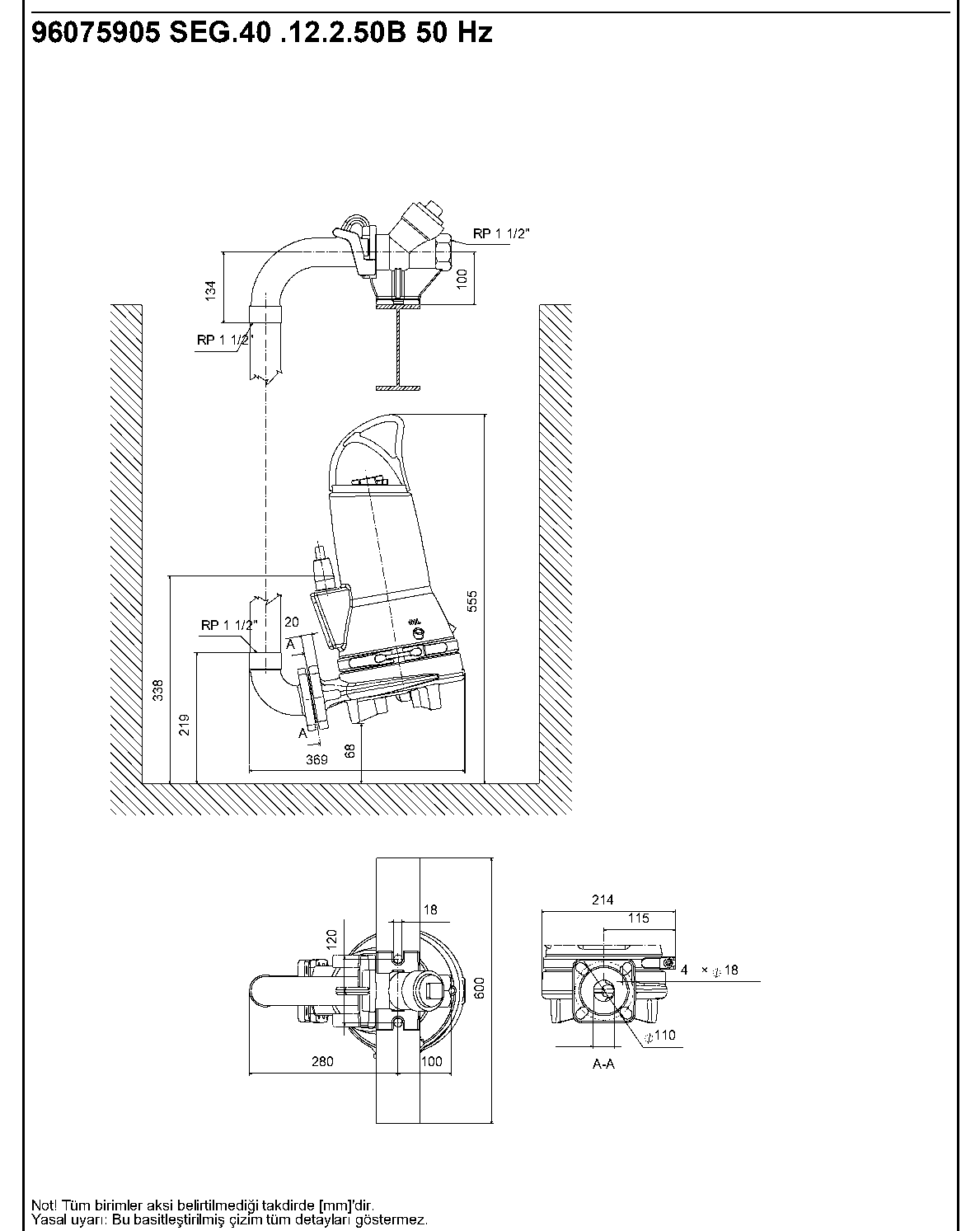

Kaplinli bağlantı düzeni
Çizimler üretici dokümanından alınmıştır. Ölçüler mm cinsindedir; farklı montaj düzenlerine ait ölçüler birbirinin yerine kullanılmamalıdır. Aksesuarların teslimat kapsamı ayrıca teyit edilmelidir.
Doğru bağlantı, güvenilir çalışma
Bu model 3 × 400–415 V trifaze besleme ve doğrudan yol verme (DOL) ile çalışır. Motor sargılarında termik şalterler bulunur. PTO uçlarının ve harici koruma/kumanda düzeninin üretici talimatlarına uygun bağlanması gerekir.
- Pompa, otomatik kaplin üzerinde veya serbest dalgıç kurulumda kullanılabilir.
- Maksimum kurulum derinliği 7 m; maksimum çalışma basıncı 6 bar’dır.
- Sıvı sıcaklığı 0–40 °C aralığında olmalıdır.
- Pompa seçimi boru hattı kayıpları ve çalışma noktası üzerinden yapılmalıdır.
- Montaj, elektrik bağlantısı ve devreye alma yetkin personel tarafından yapılmalıdır.
