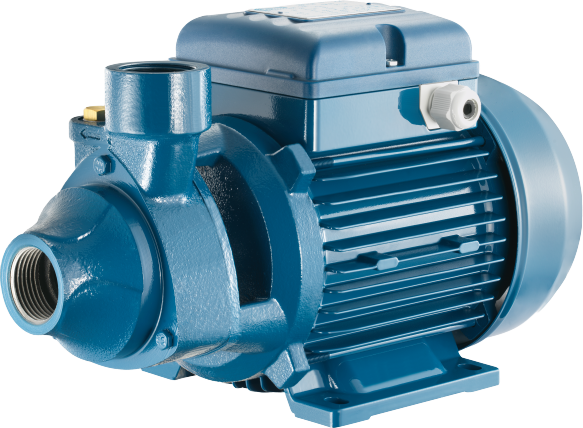

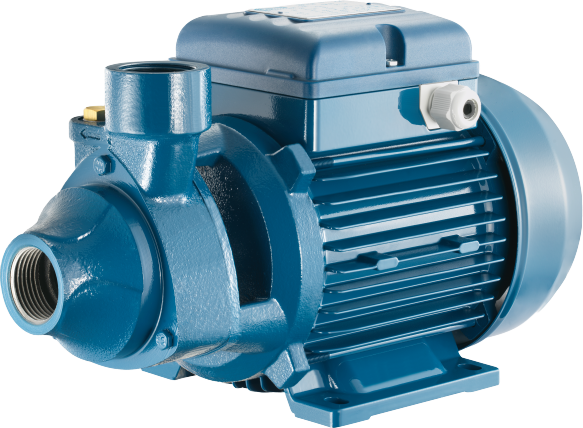

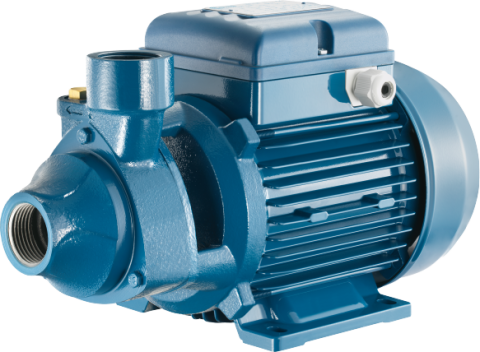

PENTAX PM 80 - Monofaze Periferikal Pompa
PENTAX PM 80 - Monofaze Periferikal Pompa, periferikal, yıldız çarklı pompalar; küçük evsel ve endüstriyel su transfer uygulamalarında kullanılır.
Malzeme Özellikleri
| Bileşen | Malzeme / Yapı |
|---|---|
| Pompa gövdesi | Dökme demir; PM 45BR bronz |
| Çark | Pirinç; PM 45BR bronz |
| Mekanik salmastra | Seramik-grafit |
| Motor mili | AISI 416 paslanmaz çelik |
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Sıvı sıcaklığı | 0–90 °C |
| Maksimum basınç | PM 45: 6 bar; PM 80: 8 bar; PM 90: 9 bar |
| Motor | 2 kutuplu asenkron |
| Yalıtım / Koruma | F / IP44 |
Kullanım Alanları
Küçük evsel ve endüstriyel su transfer sistemleri.
Performans Eğrisi ve Değerleri
| Model | Motor kW | Motor HP | Q=0,3 m³/h • H(m) | Q=0,6 m³/h • H(m) | Q=1,2 m³/h • H(m) | Q=1,8 m³/h • H(m) | Q=2,4 m³/h • H(m) |
|---|---|---|---|---|---|---|---|
| PM 45 / PMT 45 | 0,37 | 0,5 | 35 | 30 | 21 | 13 | 5 |
| PM 45BR / PMT 45BR | 0,37 | 0,5 | 35 | 30 | 21 | 13 | 5 |
| PM 80 / PMT 80 | 0,74 | 1 | 61 | 56 | 48 | 39 | 31 |
| PM 90 / PMT 90 | 0,74 | 1 | 79,2 | 69,3 | 49,5 | 28,8 | 8,8 |
Q debiyi, H basma yüksekliğini ifade eder. Serinin model adları tabloda ayrı gösterilmiştir.
Teknik Çizim ve Ürün Boyutları
| Model | A | B | B1 | C | D | D1 | E | E1 | F | H1 | H2 | DNA | DNM | I | L | M | Ağırlık |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PM 45 (BR) | 63 | 50 | 20 | 260 | 120 | 101 | 100 | 80 | 158 | 63 | 143 | 1″ G | 1″ G | 265 | 150 | 165 | 5,7 |
| PM 80 | 71,5 | 50 | 20 | 294 | 135 | 112 | 112 | 90 | 172 | 71 | 160 | 1″ G | 1″ G | 310 | 185 | 195 | 9,5 |
| PM 90 | 74,5 | 50 | 19 | 286 | 135 | 112 | 112 | 90 | 172 | 71 | 158 | 1″ G | 1″ G | 310 | 185 | 195 | 10,5 |
Doğrusal ölçüler mm, ağırlık kg cinsindendir.
PENTAX PM 80 - Monofaze Periferikal Pompa — Ürün Özeti
PENTAX PM 80 - Monofaze Periferikal Pompa, periferikal, yıldız çarklı pompalar; küçük evsel ve endüstriyel su transfer uygulamalarında kullanılır. Küçük evsel ve endüstriyel su transfer sistemleri.
