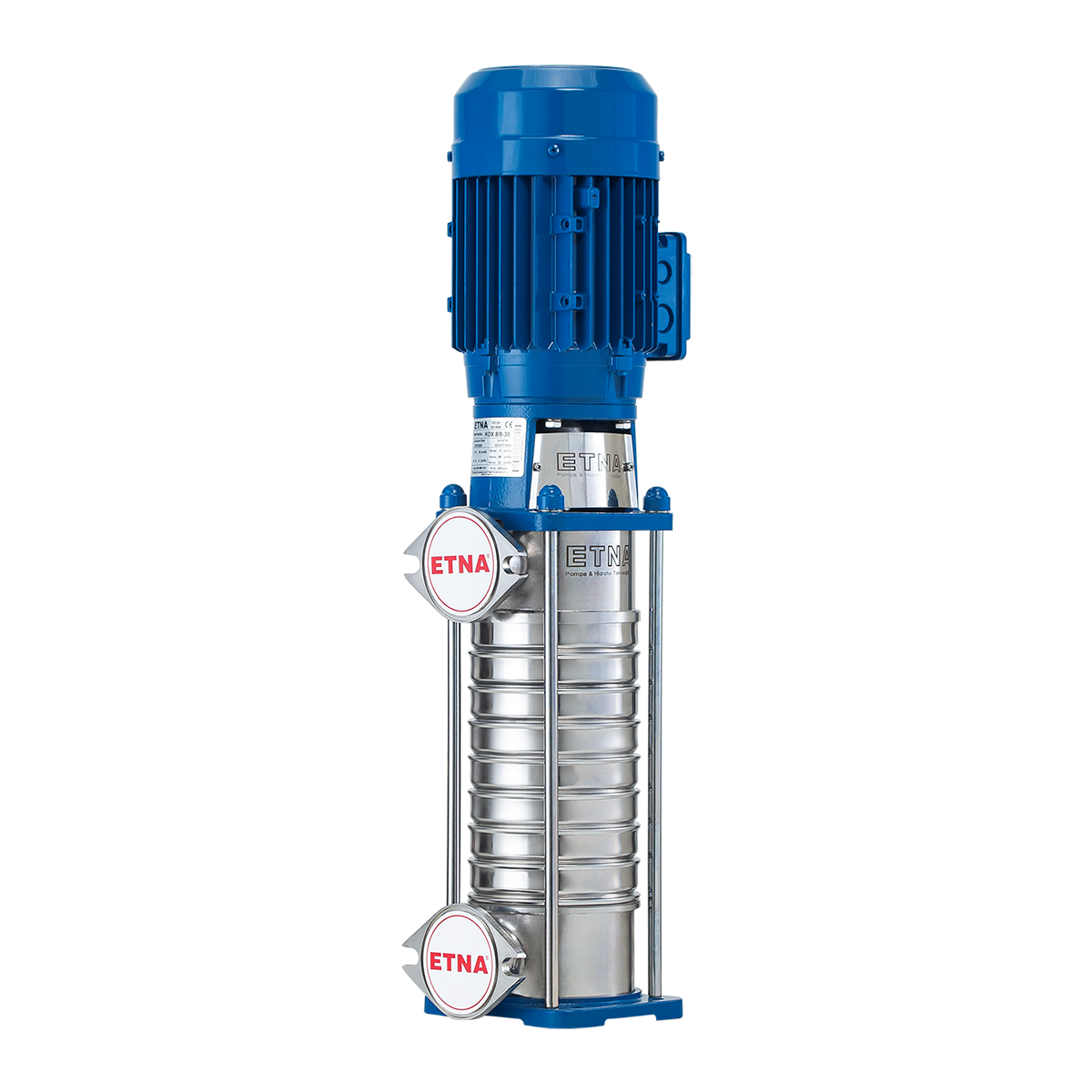

APS by ETNA KO-ST 5 Serisi
APS by ETNA KO-ST 5 serisi, suyla temas eden yüzeyleri AISI 304 kalite paslanmaz çelikten üretilmiş, kompakt yapılı dik milli santrifüj pompalardır. Alttan giriş ve üstten çıkış bağlantı düzeni, hidrofor sistemlerinde az yer kaplayan bir kurulum sunar. KO-ST pompalar ETNA Pompa ve Hidrofor Teknolojileri tarafından üretilmektedir.
.png)
Genel Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0-100C |
| Motor Besleme | 3-380V, 50Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
Performans Değerleri
| MODEL | GÜÇ | DEBİ (m³/h) | Giriş | Çıkış | |||||||
| HP | kW | 0 | 2 | 3 | 4 | 5 | 6 | 7 | |||
| KO-ST 5-4 | 1 | 0,75 | 40 | 36 | 34 | 32 | 27 | 24 | 19 | 1" | 1" |
| KO-ST 5-5 | 1,5 | 1,1 | 50 | 45 | 43 | 40 | 34 | 31 | 23 | 1" | 1" |
| KO-ST 5-6 | 1,5 | 1,1 | 60 | 54 | 52 | 48 | 41 | 37 | 28 | 1" | 1" |
| KO-ST 5-7 | 2 | 1,5 | 71 | 63 | 61 | 56 | 48 | 43 | 33 | 1" | 1" |
| KO-ST 5-8 | 2 | 1,5 | 81 | 72 | 70 | 64 | 55 | 50 | 38 | 1" | 1" |
| KO-ST 5-9 | 3 | 2,2 | 91 | 83 | 80 | 72 | 63 | 57 | 43 | 1" | 1" |
| KO-ST 5-10 | 3 | 2,2 | 101 | 90 | 87 | 81 | 71 | 62 | 48 | 1" | 1" |
| KO-ST 5-11 | 3 | 2,2 | 112 | 102 | 96 | 88 | 78 | 69 | 53 | 1" | 1" |
| KO-ST 5-12 | 3 | 2,2 | 122 | 108 | 104 | 95 | 85 | 75 | 58 | 1" | 1" |
| KO-ST 5-13 | 4 | 3,0 | 132 | 120 | 112 | 104 | 94 | 82 | 63 | 1" | 1" |
| KO-ST 5-14 | 4 | 3,0 | 144 | 126 | 122 | 112 | 101 | 89 | 68 | 1" | 1" |
Pompa Boyutları
| MODEL | Giriş | Çıkış | ÖLÇÜLER (mm) | ||||||||||
| A | B | C | D | E | ØF | H | H1 | H2 | G | G1 | |||
| KO-ST 5-4 | 1" | 1" | 150 | 126 | 120 | 64 | 145 | 11 | 45 | 209 | 560 | 156 | 196 |
| KO-ST 5-5 | 236 | 587 | |||||||||||
| KO-ST 5-6 | 263 | 614 | |||||||||||
| KO-ST 5-7 | 290 | 696 | 176 | 214 | |||||||||
| KO-ST 5-8 | 317 | 723 | |||||||||||
| KO-ST 5-9 | 344 | 750 | |||||||||||
| KO-ST 5-10 | 371 | 777 | |||||||||||
| KO-ST 5-11 | 398 | 804 | |||||||||||
| KO-ST 5-12 | 425 | 831 | |||||||||||
| KO-ST 5-13 | 457 | 900 | 194 | 231 | |||||||||
| KO-ST 5-14 | 479 | 927 | |||||||||||
Ürün Kataloğu
Serinin teknik ürün kataloğunu aşağıdaki dosya görselinden veya bağlantıdan inceleyebilirsiniz.
APS by ETNA KO-ST 5 Serisi — Ürün Grubu Özeti
APS by ETNA KO-ST 5 Serisi dik milli komple paslanmaz çelik santrifüj pompa grubu, hidrofor sistemlerinde kullanılan kompakt KO-ST pompa ailesinin bir parçasıdır. AISI 304 paslanmaz çelik pompa gövdesi, fan ve difüzörler ile AISI 420 paslanmaz çelik pompa mili; Karbon / Seramik / EPDM mekanik salmastra ile birlikte çalışır. Serinin mevcut teknik verileri 0–100°C akışkan sıcaklığı, 3 faz 380 V / 50 Hz motor beslemesi, 2900 d/dk devir, IP54 koruma ve F izolasyon sınıfını belirtir. Model bazındaki motor güçleri, debi ve basma yüksekliği değerleri performans eğrisinin altındaki tabloda; bağlantı ve boyut değerleri teknik çizimin altındaki ölçü tablosunda sunulmuştur. Uygun model, gerekli debi ve basma yüksekliği birlikte değerlendirilerek seçilmelidir. Ayrıntılı seri bilgileri ürün kataloğundan incelenebilir.
