DİK MİLLİ ÇOK KADEMELİ SANTRİFÜJ POMPALAR

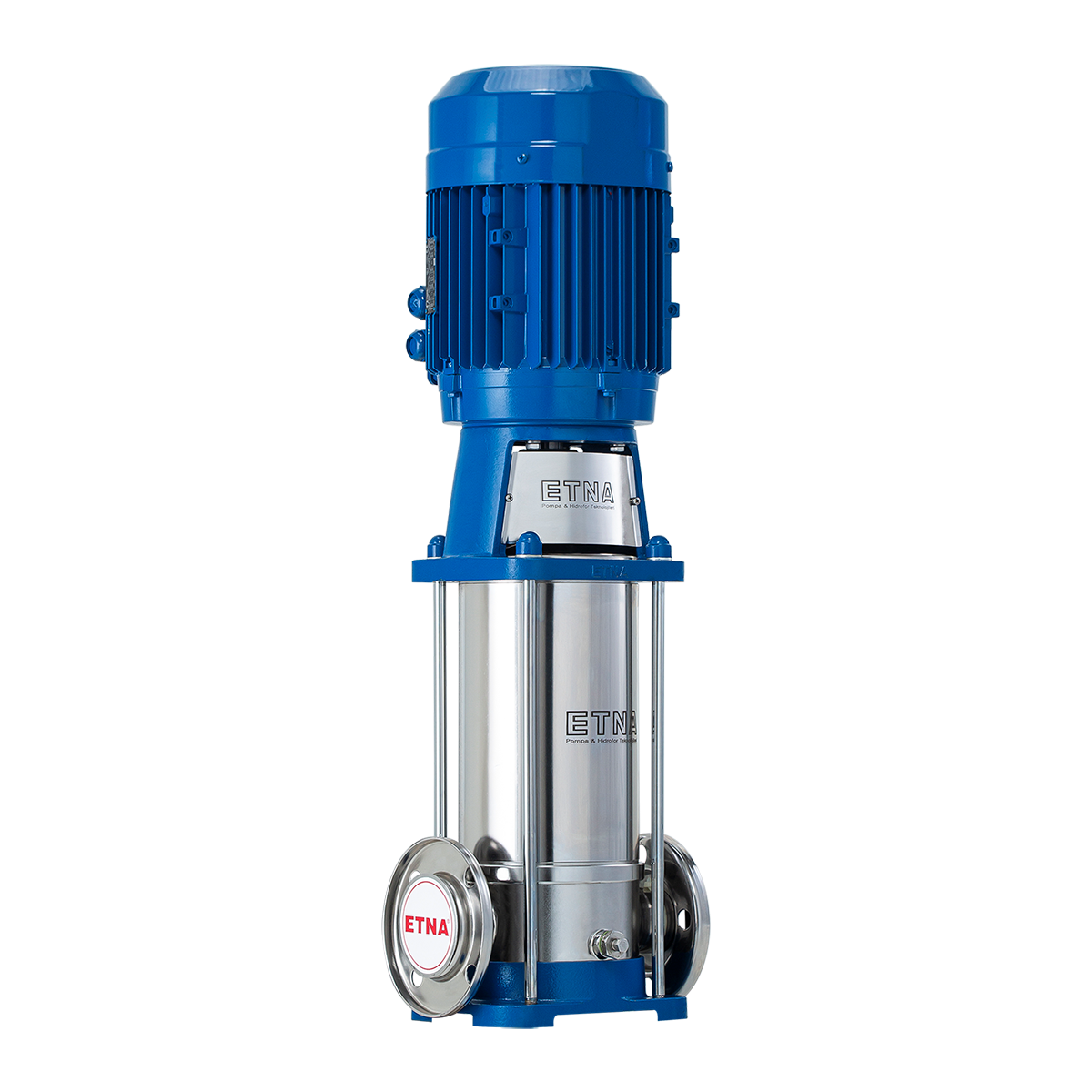

ETNA KI 8 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 8 Serisi; suyla temas eden yüzeyleri paslanmaz çelikten üretilmiş, dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, fan ve difüzörlerde AISI 304 paslanmaz çelik, pompa milinde ise AISI 420 paslanmaz çelik kullanılmaktadır. Inline (eş eksenli) bağlantı yapısı, kompakt tasarımı ve geniş basınç aralığı sayesinde su transferi ve basınçlandırma uygulamalarında kullanılabilir.
Yüksek Basınçlı Paslanmaz Çelik Pompa Çözümü
KI 8 Serisi pompalar, çok kademeli dik milli yapıları sayesinde kompakt bir gövde içerisinde yüksek basınç oluşturmak üzere tasarlanmış paslanmaz çelik santrifüj pompalardır.
KI 8/4-15 ile KI 8/20-75 arasında 17 farklı model seçeneği sunan seri; farklı debi ve basınç ihtiyaçlarına uygun pompa seçimine olanak sağlar.
KI 8 Serisi Malzeme Yapısı
KI 8 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
ETNA KI 8 Serisi Performans Eğrileri
KI 8/4-15 modelinden KI 8/20-75 modeline kadar serinin tüm hidrolik performans eğrileri aşağıdaki grafikte birlikte gösterilmektedir.
KI 8 Serisi Hidrolik Performans Değerleri
Basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 6 m³/h | 8 m³/h | 9 m³/h | 10 m³/h | 11 m³/h | 12 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 8/4-15 | 1,5 | 2 | 41 | 39 | 36 | 34 | 31 | 28 | 24 |
| KI 8/5-22 | 2,2 | 3 | 52 | 48 | 45 | 42 | 39 | 35 | 29 |
| KI 8/6-22 | 2,2 | 3 | 62 | 58 | 54 | 51 | 47 | 42 | 35 |
| KI 8/7-30 | 3 | 4 | 72 | 68 | 63 | 60 | 54 | 49 | 41 |
| KI 8/8-30 | 3 | 4 | 82 | 77 | 72 | 68 | 62 | 56 | 47 |
| KI 8/9-40 | 4 | 5,5 | 92 | 87 | 81 | 76 | 70 | 63 | 53 |
| KI 8/10-40 | 4 | 5,5 | 102 | 97 | 90 | 85 | 77 | 70 | 58 |
| KI 8/11-40 | 4 | 5,5 | 112 | 106 | 99 | 93 | 85 | 76 | 65 |
| KI 8/12-55 | 5,5 | 7,5 | 122 | 116 | 108 | 101 | 93 | 83 | 70 |
| KI 8/13-55 | 5,5 | 7,5 | 133 | 125 | 117 | 110 | 101 | 90 | 76 |
| KI 8/14-55 | 5,5 | 7,5 | 143 | 135 | 126 | 118 | 109 | 97 | 82 |
| KI 8/15-55 | 5,5 | 7,5 | 153 | 144 | 135 | 127 | 116 | 104 | 88 |
| KI 8/16-75 | 7,5 | 10 | 163 | 154 | 144 | 135 | 124 | 111 | 94 |
| KI 8/17-75 | 7,5 | 10 | 174 | 163 | 153 | 144 | 132 | 118 | 100 |
| KI 8/18-75 | 7,5 | 10 | 184 | 173 | 162 | 152 | 140 | 125 | 105 |
| KI 8/19-75 | 7,5 | 10 | 194 | 182 | 170 | 160 | 148 | 132 | 111 |
| KI 8/20-75 | 7,5 | 10 | 201 | 192 | 180 | 169 | 155 | 139 | 117 |
ETNA KI 8 Serisi Teknik Ölçü Çizimi
KI 8 Serisi Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 8/4-15 | DN40 | DN40 | 710 | 176 | 216 | 30 |
| KI 8/5-22 | DN40 | DN40 | 740 | 176 | 216 | 35 |
| KI 8/6-22 | DN40 | DN40 | 770 | 176 | 216 | 36 |
| KI 8/7-30 | DN40 | DN40 | 800 | 176 | 216 | 41 |
| KI 8/8-30 | DN40 | DN40 | 872 | 194 | 231 | 42 |
| KI 8/9-40 | DN40 | DN40 | 902 | 194 | 231 | 51 |
| KI 8/10-40 | DN40 | DN40 | 932 | 194 | 231 | 52 |
| KI 8/11-40 | DN40 | DN40 | 962 | 194 | 231 | 53 |
| KI 8/12-55 | DN40 | DN40 | 992 | 194 | 231 | 62 |
| KI 8/13-55 | DN40 | DN40 | 1140 | 300 | 318 | 63 |
| KI 8/14-55 | DN40 | DN40 | 1170 | 300 | 318 | 64 |
| KI 8/15-55 | DN40 | DN40 | 1200 | 300 | 318 | 67 |
| KI 8/16-75 | DN40 | DN40 | 1230 | 300 | 318 | 83 |
| KI 8/17-75 | DN40 | DN40 | 1260 | 300 | 318 | 84 |
| KI 8/18-75 | DN40 | DN40 | 1290 | 300 | 318 | 85 |
| KI 8/19-75 | DN40 | DN40 | 1320 | 300 | 318 | 87 |
| KI 8/20-75 | DN40 | DN40 | 1350 | 300 | 318 | 88 |
KI 8 Serisi Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 8 serisinde pompa seçimi, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak yapılmalıdır.
- Seride KI 8/4-15 ile KI 8/20-75 arasında toplam 17 farklı hidrolik model bulunmaktadır.
- Motor güçleri 1,5 kW ile 7,5 kW arasında değişmektedir.
- Tüm seri 3×380 V, 50 Hz elektrik beslemesine sahiptir.
- Pompa motorlarının nominal devir sayısı 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- KI 8 serisinin emiş ve basma bağlantıları DN40'tır.
- Standart üretimde galvaniz kaplı flanş kullanılmaktadır.
- Paslanmaz flanş talep edilmesi halinde ayrıca belirtilmelidir.
ETNA KI 8 Serisi Dik Milli Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 8 Serisi dik milli komple paslanmaz çelik santrifüj pompalar, çok kademeli ve inline bağlantılı yapıları sayesinde temiz su transferi ve basınçlandırma uygulamalarında kullanılan pompa serisidir.
KI 8 serisinde pompa gövdesi, fan ve difüzörler AISI 304 paslanmaz çelikten, pompa mili ise AISI 420 paslanmaz çelikten üretilmektedir. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 8/4-15'ten KI 8/20-75'e kadar toplam 17 farklı model bulunmaktadır. Motor güçleri 1,5 kW ile 7,5 kW arasında değişmektedir.
KI 8 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan çalışma sıcaklığı 0 – 100 °C aralığındadır.
Serinin hidrolik performans aralığı model seçimine bağlı olarak geniş bir basınç aralığı sunmaktadır. KI 8/20-75 modeli sıfır debide 201 mSS, 12 m³/h debide ise 117 mSS basma yüksekliği değerine sahiptir.
