DİK MİLLİ ÇOK KADEMELİ SANTRİFÜJ POMPALAR

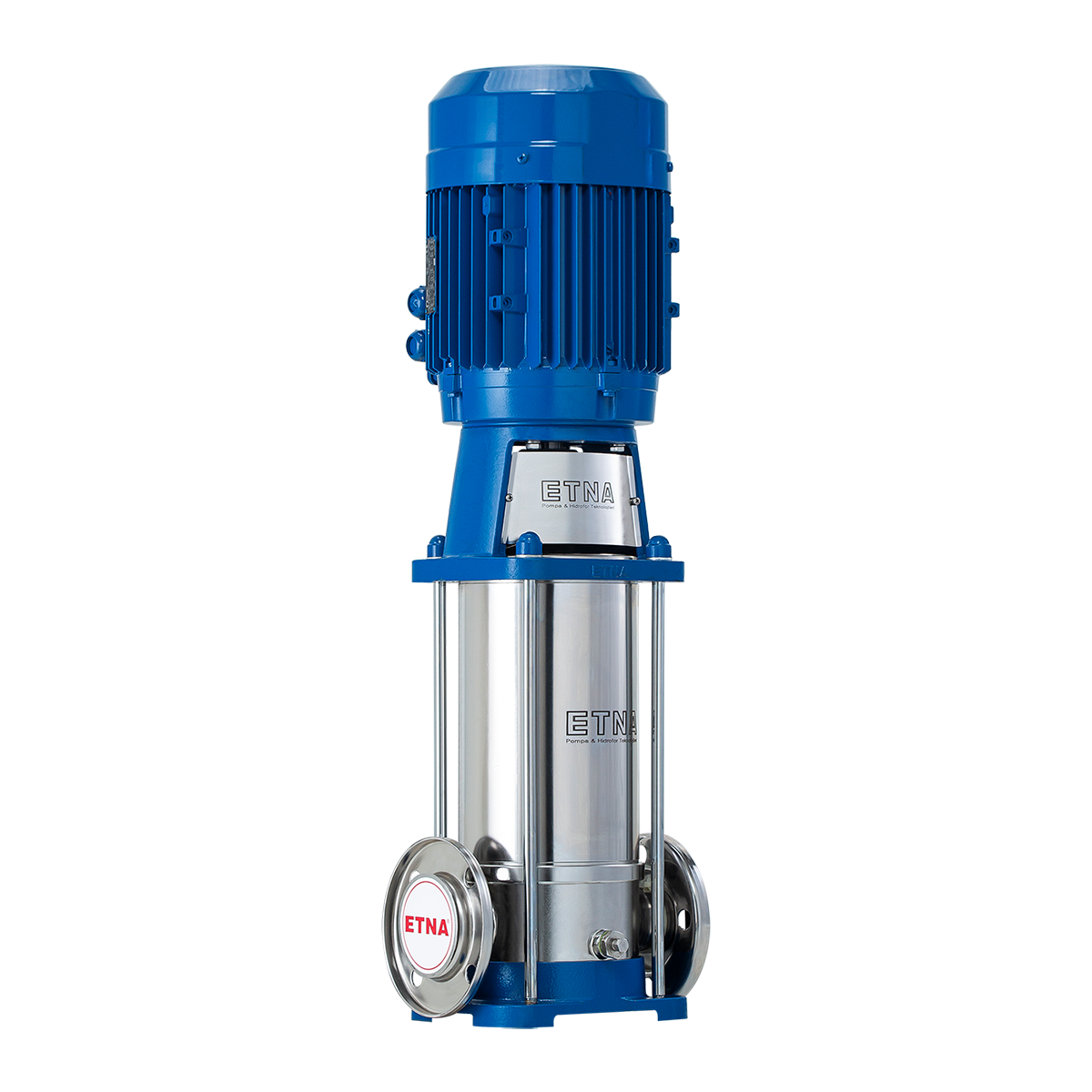

ETNA KI 16 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 16 Serisi; suyla temas eden tüm yüzeyleri paslanmaz çelikten üretilmiş, kompakt yapılı ve yüksek verimli dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, fan ve difüzörlerde AISI 304 paslanmaz çelik, pompa milinde ise AISI 420 paslanmaz çelik kullanılmaktadır. Inline (eş eksenli) bağlantı yapısı sayesinde kompakt tesisat uygulamalarına uygun olan KI 16 serisi; su transferi, basınçlandırma, hidrofor ve endüstriyel uygulamalarda geniş bir çalışma aralığı sunar.
Yüksek Basınçlı Paslanmaz Çelik Pompa Çözümü
KI 16 Serisi pompalar, çok kademeli dik milli hidrolik yapıları sayesinde yüksek basma yüksekliğinin kompakt bir pompa gövdesi içerisinde elde edilmesini sağlar.
KI 16/2-22 ile KI 16/16-150 arasında toplam 15 farklı model seçeneği bulunan seri; farklı debi, basınç ve motor gücü gereksinimlerine göre pompa seçimine olanak sağlar.
KI 16 Serisi Malzeme Yapısı
KI 16 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN50 |
| Basma Bağlantısı | DN50 |
ETNA KI 16 Serisi Performans Eğrileri
KI 16/2-22 modelinden KI 16/16-150 modeline kadar serinin tüm hidrolik performans eğrileri aşağıdaki grafikte birlikte gösterilmektedir.
KI 16 Serisi Hidrolik Performans Değerleri
Basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 10 m³/h | 12 m³/h | 16 m³/h | 18 m³/h | 20 m³/h | 22 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 16/2-22 | 2,2 | 3 | 28 | 26 | 25 | 22 | 21 | 19 | 16 |
| KI 16/3-30 | 3 | 4 | 42 | 39 | 38 | 34 | 32 | 29 | 25 |
| KI 16/4-40 | 4 | 5,5 | 58 | 52 | 50 | 46 | 42 | 38 | 34 |
| KI 16/5-55 | 5,5 | 7,5 | 72 | 66 | 65 | 58 | 54 | 49 | 43 |
| KI 16/6-55 | 5,5 | 7,5 | 88 | 77 | 75 | 70 | 64 | 58 | 50 |
| KI 16/7-75 | 7,5 | 10 | 100 | 92 | 91 | 80 | 75 | 68 | 61 |
| KI 16/8-75 | 7,5 | 10 | 113 | 106 | 100 | 94 | 86 | 79 | 70 |
| KI 16/9-75 | 7,5 | 10 | 129 | 120 | 117 | 106 | 98 | 90 | 79 |
| KI 16/10-110 | 11 | 15 | 143 | 133 | 128 | 116 | 109 | 100 | 87 |
| KI 16/11-110 | 11 | 15 | 157 | 148 | 144 | 130 | 120 | 109 | 95 |
| KI 16/12-110 | 11 | 15 | 170 | 160 | 155 | 140 | 130 | 116 | 105 |
| KI 16/13-150 | 15 | 20 | 185 | 173 | 167 | 151 | 140 | 128 | 114 |
| KI 16/14-150 | 15 | 20 | 200 | 188 | 181 | 163 | 152 | 138 | 122 |
| KI 16/15-150 | 15 | 20 | 214 | 200 | 194 | 174 | 162 | 148 | 131 |
| KI 16/16-150 | 15 | 20 | 227 | 213 | 210 | 189 | 174 | 158 | 140 |
ETNA KI 16 Serisi Teknik Ölçü Çizimi
KI 16 Serisi Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 16/2-22 | DN50 | DN50 | 664 | 176 | 216 | 33 |
| KI 16/3-30 | DN50 | DN50 | 751 | 195 | 230 | 38 |
| KI 16/4-40 | DN50 | DN50 | 795 | 195 | 230 | 46 |
| KI 16/5-55 | DN50 | DN50 | 959 | 300 | 320 | 56 |
| KI 16/6-55 | DN50 | DN50 | 1004 | 300 | 320 | 58 |
| KI 16/7-75 | DN50 | DN50 | 1049 | 300 | 320 | 74 |
| KI 16/8-75 | DN50 | DN50 | 1094 | 300 | 320 | 76 |
| KI 16/9-75 | DN50 | DN50 | 1116 | 300 | 320 | 78 |
| KI 16/10-110 | DN50 | DN50 | 1184 | 300 | 320 | 93 |
| KI 16/11-110 | DN50 | DN50 | 1229 | 300 | 320 | 95 |
| KI 16/12-110 | DN50 | DN50 | 1274 | 300 | 320 | 97 |
| KI 16/13-150 | DN50 | DN50 | 1319 | 300 | 400 | 135 |
| KI 16/14-150 | DN50 | DN50 | 1364 | 300 | 400 | 137 |
| KI 16/15-150 | DN50 | DN50 | 1409 | 300 | 400 | 138 |
| KI 16/16-150 | DN50 | DN50 | 1454 | 300 | 400 | 140 |
KI 16 Serisi Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 16 serisinde pompa seçimi, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak yapılmalıdır.
- Seride KI 16/2-22 ile KI 16/16-150 arasında toplam 15 farklı model bulunmaktadır.
- Motor güçleri 2,2 kW ile 15 kW arasında değişmektedir.
- Tüm seri 3×380 V, 50 Hz elektrik beslemesine sahiptir.
- Pompa motorlarının nominal devir sayısı 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- KI 16 serisinin emiş ve basma bağlantıları DN50'dir.
- Standart üretimde galvaniz kaplı flanş kullanılmaktadır.
- Paslanmaz flanş talep edilmesi halinde ayrıca belirtilmelidir.
ETNA KI 16 Serisi Dik Milli Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 16 Serisi dik milli komple paslanmaz çelik santrifüj pompalar, çok kademeli ve inline bağlantılı yapıları sayesinde temiz su transferi, basınçlandırma, hidrofor ve çeşitli endüstriyel uygulamalarda kullanılabilen yüksek performanslı pompa serisidir.
KI 16 serisinde pompa gövdesi, fan ve difüzörler AISI 304 paslanmaz çelikten, pompa mili ise AISI 420 paslanmaz çelikten üretilmektedir. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 16/2-22'den KI 16/16-150'ye kadar toplam 15 farklı model bulunmaktadır. Motor güçleri 2,2 kW ile 15 kW, yani 3 HP ile 20 HP arasında değişmektedir.
KI 16 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
Serinin en yüksek basınçlı modeli olan KI 16/16-150, sıfır debide 227 mSS, 22 m³/h debide ise 140 mSS basma yüksekliği değerine sahiptir.
