DİK MİLLİ ÇOK KADEMELİ SANTRİFÜJ POMPALAR

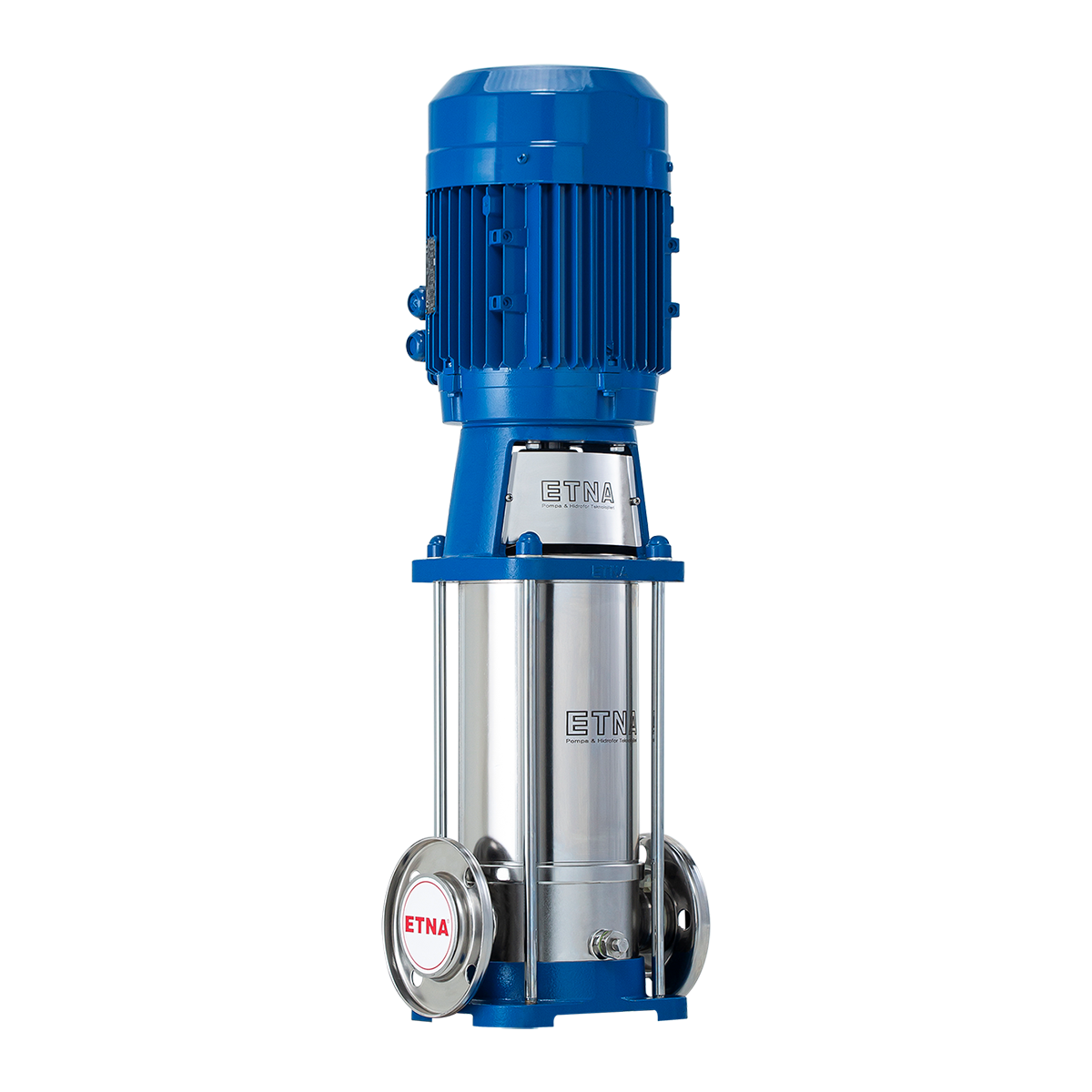

ETNA KI 12 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 12 Serisi; suyla temas eden tüm yüzeyleri paslanmaz çelikten üretilmiş, yüksek verimli, kompakt yapılı, dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, fan ve difüzörlerde AISI 304 paslanmaz çelik, pompa milinde ise AISI 420 paslanmaz çelik kullanılmaktadır. Inline (eş eksenli) bağlantı yapısı sayesinde kompakt tesisat uygulamalarına uygun olan KI 12 serisi, geniş debi ve basınç aralığı ile su transferi ve basınçlandırma sistemlerinde kullanılabilir.
Yüksek Basınçlı Paslanmaz Çelik Pompa Çözümü
KI 12 Serisi pompalar, dik milli çok kademeli hidrolik yapıları sayesinde kompakt bir pompa gövdesi içerisinde yüksek basma yüksekliği oluşturmak üzere tasarlanmıştır.
KI 12/2-15 ile KI 12/18-110 arasında toplam 17 farklı model seçeneği sunan seri; farklı debi, basınç ve motor gücü gereksinimlerine göre pompa seçimine olanak sağlar.
KI 12 Serisi Malzeme Yapısı
KI 12 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN50 |
| Basma Bağlantısı | DN50 |
ETNA KI 12 Serisi Performans Eğrileri
KI 12/2-15 modelinden KI 12/18-110 modeline kadar serinin tüm hidrolik performans eğrileri aşağıdaki grafikte birlikte gösterilmektedir.
KI 12 Serisi Hidrolik Performans Değerleri
Basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 8 m³/h | 9 m³/h | 12 m³/h | 13 m³/h | 15 m³/h | 16 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 12/2-15 | 1,5 | 2 | 25 | 23 | 22,5 | 20 | 18,5 | 15,5 | 14 |
| KI 12/3-22 | 2,2 | 3 | 37 | 35 | 34 | 30 | 28 | 23,5 | 21 |
| KI 12/4-30 | 3 | 4 | 50 | 46 | 46 | 40 | 37 | 31 | 28 |
| KI 12/5-30 | 3 | 4 | 61 | 58 | 56,5 | 50 | 46,5 | 39 | 35 |
| KI 12/6-40 | 4 | 5,5 | 74 | 70 | 68 | 60 | 56 | 47 | 42 |
| KI 12/7-55 | 5,5 | 7,5 | 88 | 82 | 79,5 | 70 | 65,5 | 55 | 49 |
| KI 12/8-55 | 5,5 | 7,5 | 100 | 94 | 91 | 80 | 75 | 63 | 56 |
| KI 12/9-55 | 5,5 | 7,5 | 112 | 106 | 103 | 91 | 85 | 71,5 | 64 |
| KI 12/10-75 | 7,5 | 10 | 127 | 118 | 114,5 | 101 | 94,5 | 80 | 72 |
| KI 12/11-75 | 7,5 | 10 | 139 | 129 | 125 | 112 | 107 | 93 | 85 |
| KI 12/12-75 | 7,5 | 10 | 151 | 141 | 137 | 121 | 113,5 | 95 | 86 |
| KI 12/13-110 | 11 | 15 | 163 | 153 | 149 | 133 | 125 | 107 | 98 |
| KI 12/14-110 | 11 | 15 | 178 | 165 | 160 | 141 | 132,5 | 112 | 100 |
| KI 12/15-110 | 11 | 15 | 190 | 177 | 171 | 150 | 140 | 116 | 101 |
| KI 12/16-110 | 11 | 15 | 201 | 189 | 183,5 | 162 | 152 | 128,5 | 115 |
| KI 12/17-110 | 11 | 15 | 215 | 200 | 194 | 169 | 158 | 132 | 117 |
| KI 12/18-110 | 11 | 15 | 228 | 213 | 207,5 | 183 | 171,5 | 145 | 130 |
ETNA KI 12 Serisi Teknik Ölçü Çizimi
KI 12 Serisi Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 12/2-15 | DN50 | DN50 | 650 | 176 | 216 | 27 |
| KI 12/3-22 | DN50 | DN50 | 680 | 176 | 216 | 33 |
| KI 12/4-30 | DN50 | DN50 | 752 | 194 | 231 | 38 |
| KI 12/5-30 | DN50 | DN50 | 782 | 194 | 231 | 39 |
| KI 12/6-40 | DN50 | DN50 | 812 | 194 | 231 | 47 |
| KI 12/7-55 | DN50 | DN50 | 960 | 300 | 318 | 57 |
| KI 12/8-55 | DN50 | DN50 | 990 | 300 | 318 | 58 |
| KI 12/9-55 | DN50 | DN50 | 1020 | 300 | 318 | 59 |
| KI 12/10-75 | DN50 | DN50 | 1020 | 300 | 318 | 75 |
| KI 12/11-75 | DN50 | DN50 | 1050 | 300 | 318 | 76 |
| KI 12/12-75 | DN50 | DN50 | 1103 | 300 | 318 | 77 |
| KI 12/13-110 | DN50 | DN50 | 1126 | 300 | 318 | 92 |
| KI 12/14-110 | DN50 | DN50 | 1170 | 300 | 318 | 93 |
| KI 12/15-110 | DN50 | DN50 | 1200 | 300 | 318 | 96 |
| KI 12/16-110 | DN50 | DN50 | 1230 | 300 | 318 | 97 |
| KI 12/17-110 | DN50 | DN50 | 1260 | 300 | 318 | 98 |
| KI 12/18-110 | DN50 | DN50 | 1290 | 300 | 318 | 99 |
KI 12 Serisi Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 12 serisinde pompa seçimi, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak yapılmalıdır.
- Seride KI 12/2-15 ile KI 12/18-110 arasında toplam 17 farklı model bulunmaktadır.
- Motor güçleri 1,5 kW ile 11 kW arasında değişmektedir.
- Tüm seri 3×380 V, 50 Hz elektrik beslemesine sahiptir.
- Pompa motorlarının nominal devir sayısı 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- KI 12 serisinin emiş ve basma bağlantıları DN50'dir.
- Standart üretimde galvaniz kaplı flanş kullanılmaktadır.
- Paslanmaz flanş talep edilmesi halinde ayrıca belirtilmelidir.
ETNA KI 12 Serisi Dik Milli Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 12 Serisi dik milli komple paslanmaz çelik santrifüj pompalar, çok kademeli ve inline bağlantılı yapıları sayesinde temiz su transferi ve basınçlandırma uygulamalarında kullanılabilen yüksek performanslı pompa serisidir.
KI 12 serisinde pompa gövdesi, fan ve difüzörler AISI 304 paslanmaz çelikten, pompa mili ise AISI 420 paslanmaz çelikten üretilmektedir. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 12/2-15'ten KI 12/18-110'a kadar toplam 17 farklı model bulunmaktadır. Motor güçleri 1,5 kW ile 11 kW, yani 2 HP ile 15 HP arasında değişmektedir.
KI 12 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
Serinin en yüksek basınçlı modeli olan KI 12/18-110, sıfır debide 228 mSS, 16 m³/h debide ise 130 mSS basma yüksekliği değerine sahiptir.
