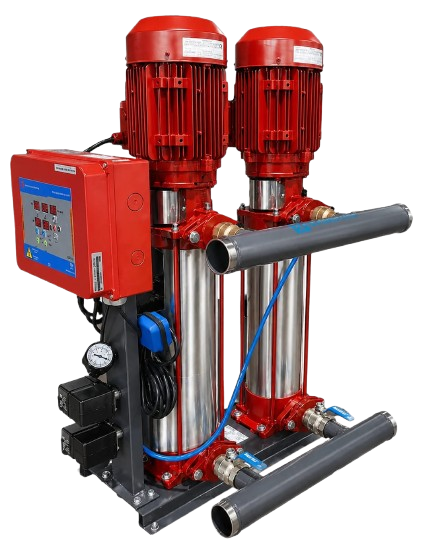

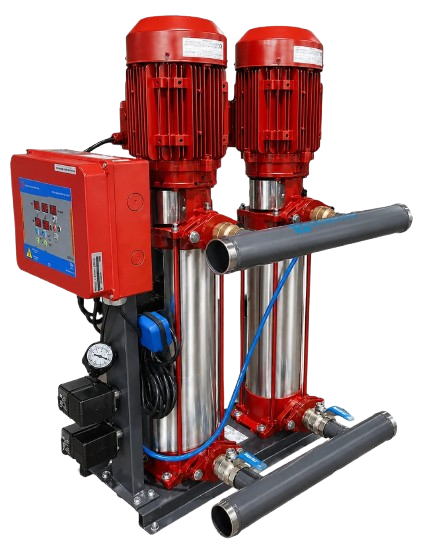

EXDP-Y 2/600 Serisi Yangın Hidroforları
EXDP-Y 2/600 Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren uygulamalar, apartman ve yüksek katlı bina uygulamaları ile yangın tesisat sistemlerinin basınçlandırılmasında kullanıma uygundur.
Yangın hidroforu sistemi tam otomatik, haftalık test fonksiyonlu, sesli ve ışıklı alarm özellikli kontrol yapısına sahiptir.
Seride EXDP-Y 2/604, EXDP-Y 2/606, EXDP-Y 2/608, EXDP-Y 2/610 ve EXDP-Y 2/612 olmak üzere beş farklı model bulunmaktadır.
EXDP-Y 2/600 Serisinin Özellikleri
Yangın Hidroforu Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Dik Milli Yangın Hidroforu |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×13 m³/h |
| Maksimum Basma Yüksekliği | 142 mSS |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Giriş / Çıkış | 2" / 2" |
| Seri Güç Aralığı | 2×1,5 – 2×4 kW |
EXDP-Y 2/600 Serisi Performans Eğrileri
Aşağıdaki grafik, orijinal EXDP-Y 2/604 ürün sayfasında kullanılan EXDP 600 Serisi hidrolik performans eğrisidir.
EXDP-Y 2/600 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | 6 m³/h'de | 12 m³/h'de | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-Y 2/604 | 2×2 HP | 2×1,5 kW | 2×13 m³/h | 48 mSS | 40 mSS | 20 mSS | 2" | 2" | 100 L / 10 Bar |
| EXDP-Y 2/606 | 2×2 HP | 2×1,5 kW | 2×13 m³/h | 70 mSS | 60 mSS | 30 mSS | 2" | 2" | 100 L / 10 Bar |
| EXDP-Y 2/608 | 2×3 HP | 2×2,2 kW | 2×13 m³/h | 92 mSS | 80 mSS | 40 mSS | 2" | 2" | 100 L / 10 Bar |
| EXDP-Y 2/610 | 2×4 HP | 2×3 kW | 2×13 m³/h | 118 mSS | 95 mSS | 50 mSS | 2" | 2" | 100 L / 16 Bar |
| EXDP-Y 2/612 | 2×5,5 HP | 2×4 kW | 2×13 m³/h | 142 mSS | 110 mSS | 55 mSS | 2" | 2" | 100 L / 16 Bar |
EXDP-Y 2/600 Model Seçenekleri
6 m³/h çalışma debisinde ihtiyaç duyulan basınca göre uygun model seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
EXDP-Y Serisi hidroforlarda genleşme tankı hidrofor setine dahil değildir. Tankın basınç sınıfı seçilen hidrofor modelinin çalışma basıncına uygun olmalıdır.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca pompanın maksimum debi ve maksimum basınç değerlerinin karşılaştırılması yeterli değildir. Doğru model belirlenirken proje tasarım debisi, gerekli çalışma basıncı, statik yükseklik, boru ve armatür basınç kayıpları birlikte değerlendirilmelidir.
Projeniz için EXDP-Y 2/604, EXDP-Y 2/606, EXDP-Y 2/608, EXDP-Y 2/610 veya EXDP-Y 2/612 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-Y 2/600 Serisi İki Pompalı Dik Milli Yangın Hidroforları
EXENPUMP EXDP-Y 2/600 Serisi yangın hidroforları; yüksek basınçlı su temini ve yangın tesisat sistemlerinin basınçlandırılması için geliştirilmiş iki pompalı, dik milli çok kademeli hidrofor sistemleridir.
EXDP-Y 2/600 serisi; EXDP-Y 2/604, EXDP-Y 2/606, EXDP-Y 2/608, EXDP-Y 2/610 ve EXDP-Y 2/612 modellerinden oluşmaktadır. Serinin maksimum debisi 2×13 m³/h, maksimum basma yüksekliği ise 142 mSS'dir.
6 m³/h çalışma debisinde; EXDP-Y 2/604 40 mSS, EXDP-Y 2/606 60 mSS, EXDP-Y 2/608 80 mSS, EXDP-Y 2/610 95 mSS ve EXDP-Y 2/612 110 mSS basma yüksekliği sağlamaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.
