EXDP-Y 2/4000 Serisi Yangın Hidroforları
EXDP-Y 2/4000 Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren uygulamalarda, apartman ve yüksek katlı yapılarda ve yangın tesisat sistemlerinin basınçlandırılmasında kullanıma uygundur.
Sistem tam otomatik, haftalık test fonksiyonlu, sesli ve ışıklı alarm özellikli kontrol yapısına sahiptir.
Seri; EXDP-Y 2/4003, EXDP-Y 2/4004, EXDP-Y 2/4005, EXDP-Y 2/4006 ve EXDP-Y 2/4007 olmak üzere beş farklı model seçeneğinden oluşmaktadır.
İhtiyacınız Olan Basınca Göre Model Seçin
EXDP-Y 2/4000 serisinin beş modeli aynı debi sınıfında, farklı basınç ihtiyaçlarına çözüm sunar.
EXDP-Y 2/4000 Serisinin Öne Çıkan Özellikleri
EXDP-Y 2/4000 Genel Teknik Özellikleri
| Sistem Tipi | İki Pompalı Dik Milli Yangın Hidroforu |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×70 m³/h |
| Maksimum Basma Yüksekliği | 158 mSS |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Giriş / Çıkış | DN100 / DN80 |
| Motor Gücü | 2×11 – 2×30 kW |
EXDP-Y 2/4000 Serisi Performans Eğrileri
Aşağıdaki grafik, EXDP-Y 2/4000 serisine ait orijinal hidrolik performans eğrisidir.
EXDP-Y 2/4000 Serisi Teknik Performans Tablosu
| Model | HP | kW | Maks. Debi | Maks. Basınç | 30 m³/h | 45 m³/h | 60 m³/h | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|---|
| EXDP-Y 2/4003 | 2×15 HP | 2×11 kW | 2×70 m³/h | 68 mSS | 60 mSS | 55 mSS | 45 mSS | DN100 | DN80 | 100 L / 10 Bar |
| EXDP-Y 2/4004 | 2×20 HP | 2×15 kW | 2×70 m³/h | 90 mSS | 75 mSS | 70 mSS | 60 mSS | DN100 | DN80 | 100 L / 10 Bar |
| EXDP-Y 2/4005 | 2×25 HP | 2×18,5 kW | 2×70 m³/h | 111 mSS | 100 mSS | 92 mSS | 80 mSS | DN100 | DN80 | 100 L / 16 Bar |
| EXDP-Y 2/4006 | 2×30 HP | 2×22 kW | 2×70 m³/h | 132 mSS | 125 mSS | 115 mSS | 100 mSS | DN100 | DN80 | 100 L / 16 Bar |
| EXDP-Y 2/4007 | 2×40 HP | 2×30 kW | 2×70 m³/h | 158 mSS | 145 mSS | 135 mSS | 120 mSS | DN100 | DN80 | 100 L / 16 Bar |
Yangın Hidroforu Setine Dahil Ekipmanlar
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
EXDP-Y Serisi yangın hidroforlarında genleşme tankı hidrofor setine dahil değildir. Tank basınç sınıfı seçilen modelin çalışma basıncına uygun olarak belirlenmelidir.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca maksimum debi ve maksimum basınç değerlerinin karşılaştırılması yeterli değildir. Doğru model belirlenirken proje tasarım debisi, gerekli çalışma basıncı, statik yükseklik ile boru ve armatür basınç kayıpları birlikte değerlendirilmelidir.
60 m³/h çalışma debisinde EXDP-Y 2/4000 serisi; 45 mSS, 60 mSS, 80 mSS, 100 mSS ve 120 mSS basınç seçenekleri sunmaktadır.
Projeniz için EXDP-Y 2/4003, EXDP-Y 2/4004, EXDP-Y 2/4005, EXDP-Y 2/4006 veya EXDP-Y 2/4007 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

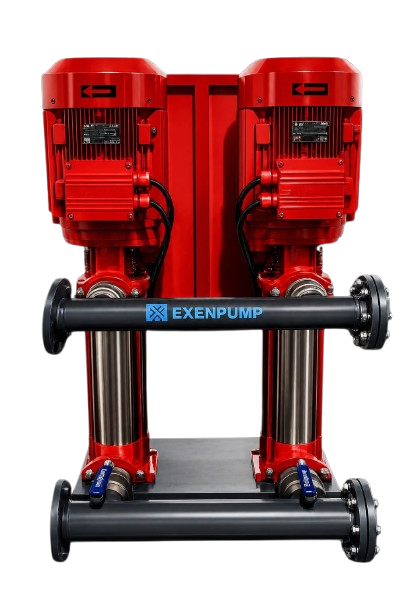

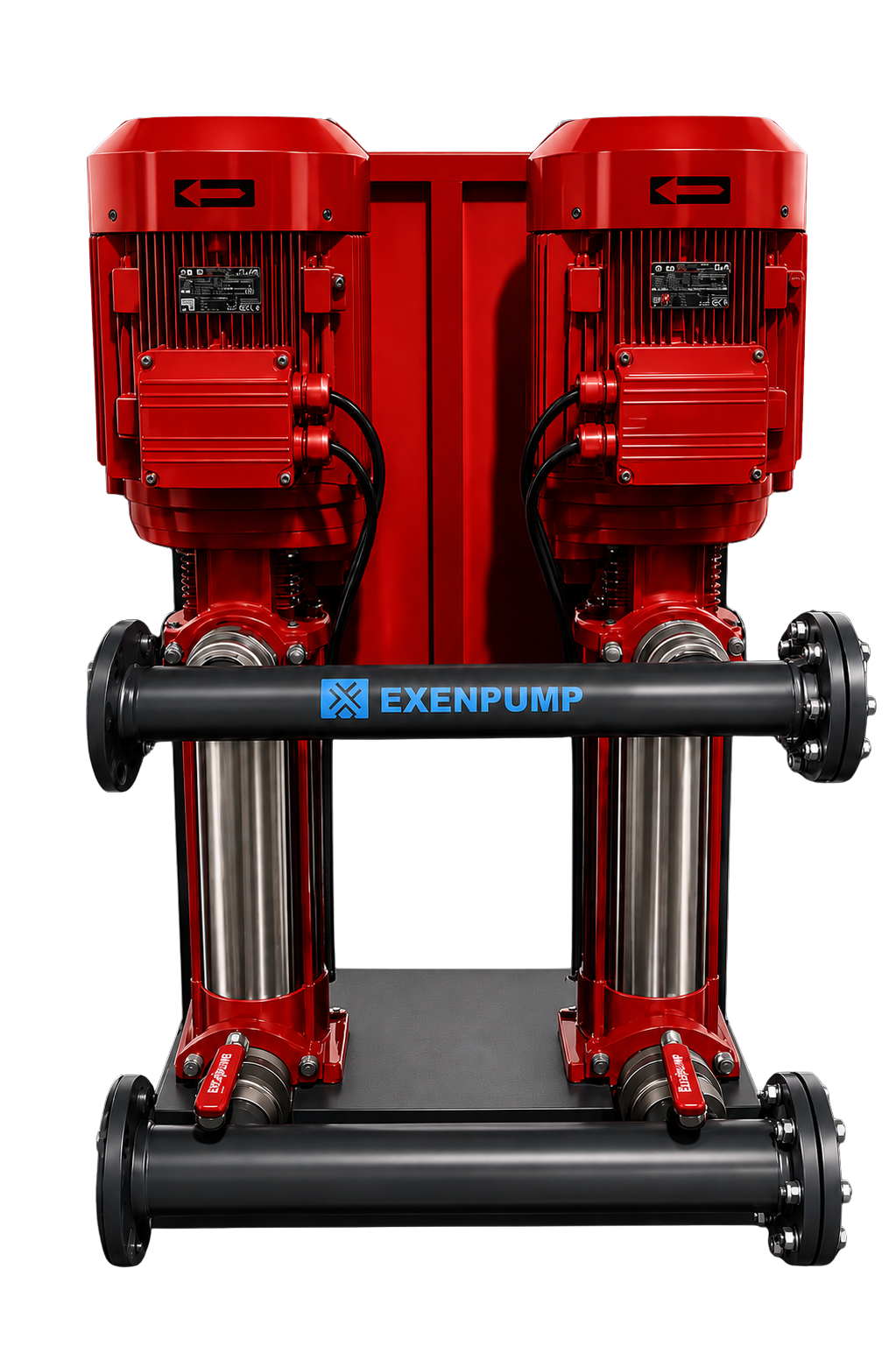

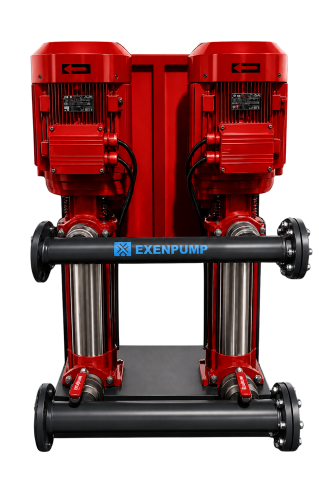

EXENPUMP EXDP-Y 2/4000 Serisi İki Pompalı Dik Milli Yangın Hidroforları
EXENPUMP EXDP-Y 2/4000 Serisi yangın hidroforları; yüksek debili ve yüksek basınçlı su temini ile yangın tesisat sistemlerinin basınçlandırılması amacıyla kullanılan iki pompalı, dik milli çok kademeli hidrofor sistemleridir.
Seri; EXDP-Y 2/4003, EXDP-Y 2/4004, EXDP-Y 2/4005, EXDP-Y 2/4006 ve EXDP-Y 2/4007 modellerinden oluşmaktadır. Maksimum debi 2×70 m³/h, seri maksimum basma yüksekliği ise 158 mSS'dir.
60 m³/h çalışma debisinde; EXDP-Y 2/4003 45 mSS, EXDP-Y 2/4004 60 mSS, EXDP-Y 2/4005 80 mSS, EXDP-Y 2/4006 100 mSS ve EXDP-Y 2/4007 120 mSS basma yüksekliği sağlamaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörleri Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastrası ise karbon / seramik yapıdadır.
