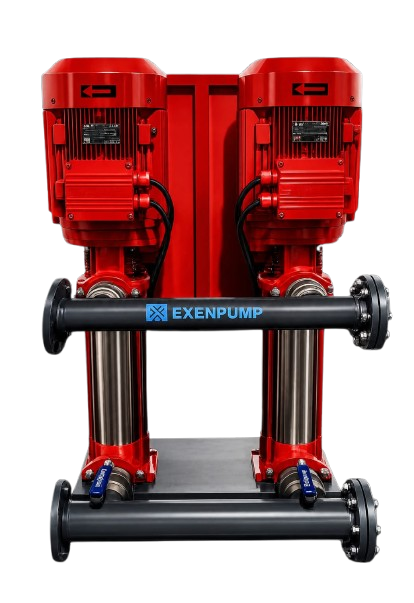

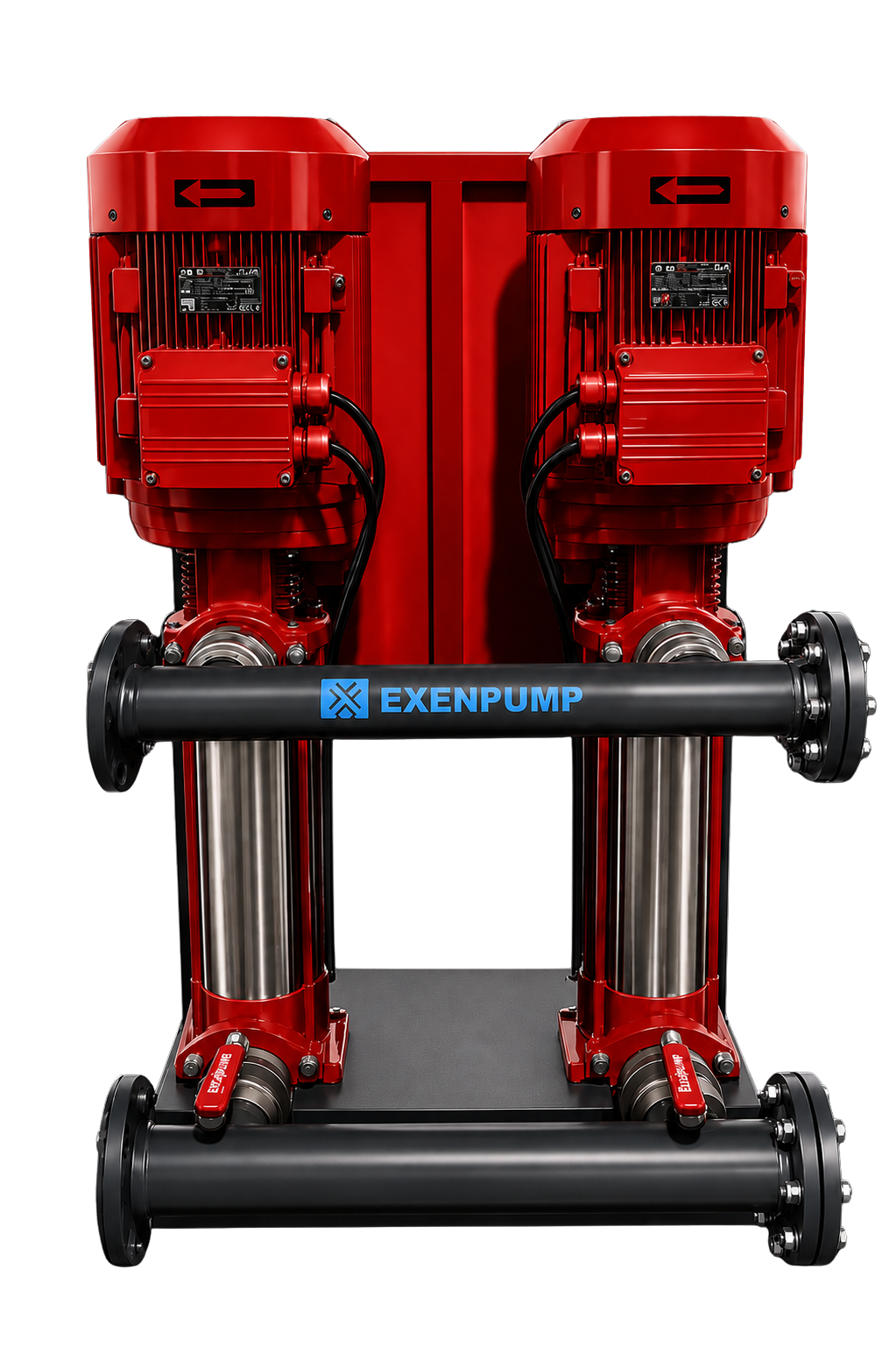

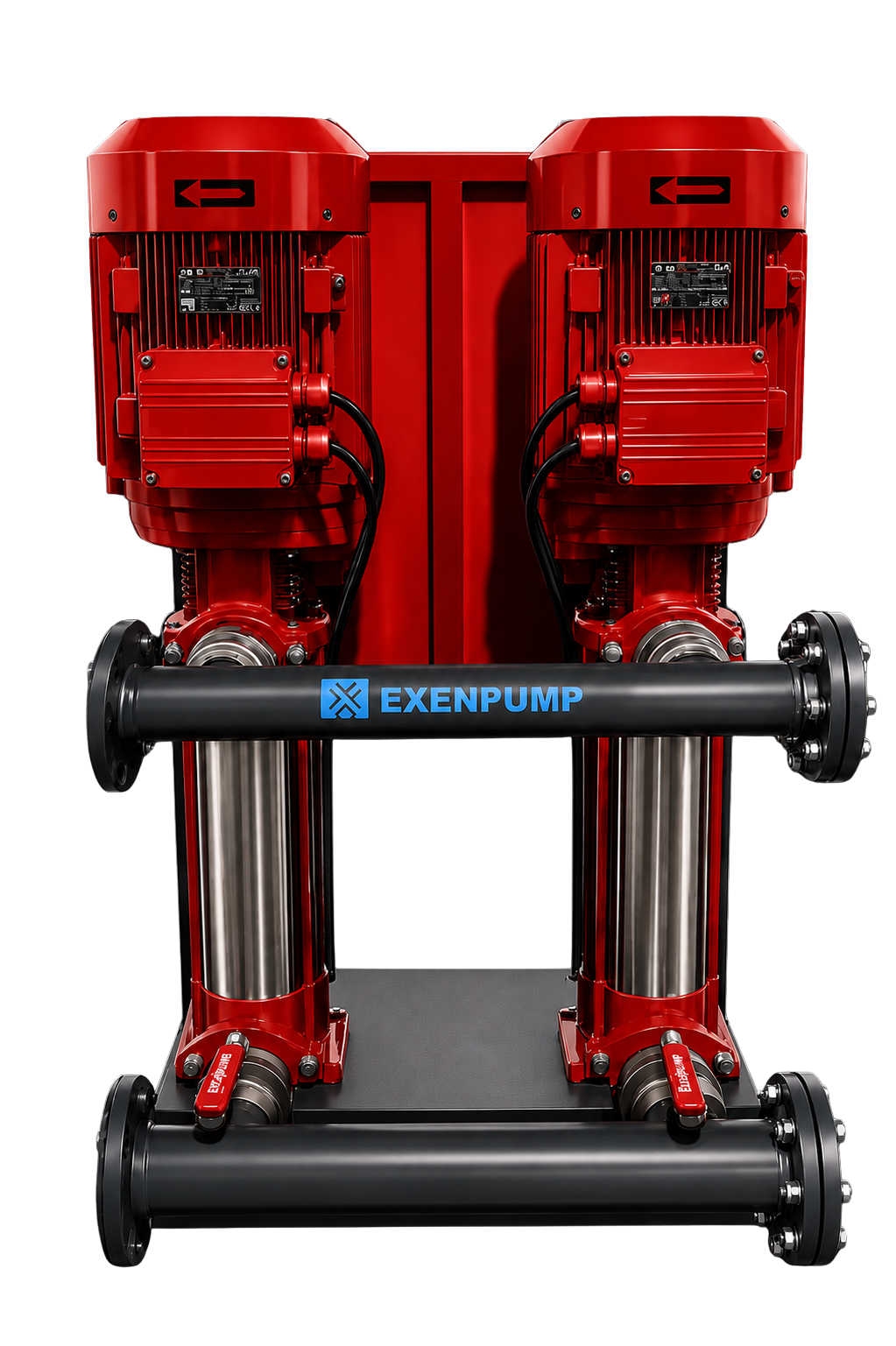

EXDP-Y 2/3000 Serisi Yangın Hidroforları
EXDP-Y 2/3000 Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren uygulamalar, apartman ve yüksek katlı bina uygulamaları ile yangın tesisat sistemlerinin basınçlandırılmasında kullanıma uygundur.
Yangın hidroforu sistemi tam otomatik, haftalık test fonksiyonlu, sesli ve ışıklı alarm özellikli kontrol yapısına sahiptir.
Seride EXDP-Y 2/3003, EXDP-Y 2/3004, EXDP-Y 2/3005, EXDP-Y 2/3006 ve EXDP-Y 2/3007 olmak üzere beş farklı model bulunmaktadır.
İhtiyacınız Olan Basınca Göre Model Seçin
EXDP-Y 2/3000 serisinin beş modeli, aynı debi sınıfında farklı basınç ihtiyaçlarına çözüm sunar.
EXDP-Y 2/3000 Serisinin Öne Çıkan Özellikleri
EXDP-Y 2/3000 Genel Teknik Özellikleri
| Sistem Tipi | İki Pompalı Dik Milli Yangın Hidroforu |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×60 m³/h |
| Maksimum Basma Yüksekliği | 140 mSS |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Giriş / Çıkış | DN100 / DN80 |
| Motor Gücü | 2×11 – 2×22 kW |
EXDP-Y 2/3000 Serisi Performans Eğrileri
Aşağıdaki grafik, EXDP-Y 2/3000 serisine ait orijinal hidrolik performans eğrisidir.
EXDP-Y 2/3000 Serisi Teknik Performans Tablosu
| Model | HP | kW | Maks. Debi | Maks. Basınç | 24 m³/h | 36 m³/h | 45 m³/h | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|---|
| EXDP-Y 2/3003 | 2×15 HP | 2×11 kW | 2×60 m³/h | 60 mSS | 55 mSS | 50 mSS | 45 mSS | DN100 | DN80 | 100 L / 10 Bar |
| EXDP-Y 2/3004 | 2×15 HP | 2×11 kW | 2×60 m³/h | 80 mSS | 75 mSS | 70 mSS | 65 mSS | DN100 | DN80 | 100 L / 10 Bar |
| EXDP-Y 2/3005 | 2×20 HP | 2×15 kW | 2×60 m³/h | 100 mSS | 93 mSS | 90 mSS | 80 mSS | DN100 | DN80 | 100 L / 16 Bar |
| EXDP-Y 2/3006 | 2×25 HP | 2×18,5 kW | 2×60 m³/h | 120 mSS | 110 mSS | 105 mSS | 95 mSS | DN100 | DN80 | 100 L / 16 Bar |
| EXDP-Y 2/3007 | 2×30 HP | 2×22 kW | 2×60 m³/h | 140 mSS | 130 mSS | 120 mSS | 110 mSS | DN100 | DN80 | 100 L / 16 Bar |
Yangın Hidroforu Setine Dahil Ekipmanlar
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
EXDP-Y Serisi yangın hidroforlarında genleşme tankı hidrofor setine dahil değildir. Tank basınç sınıfı seçilen hidrofor modelinin çalışma basıncına uygun olmalıdır.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca maksimum debi ve maksimum basınç değerlerinin karşılaştırılması yeterli değildir. Doğru model belirlenirken proje tasarım debisi, gerekli çalışma basıncı, statik yükseklik, boru ve armatür basınç kayıpları birlikte değerlendirilmelidir.
45 m³/h çalışma debisinde EXDP-Y 2/3000 serisi; 45 mSS, 65 mSS, 80 mSS, 95 mSS ve 110 mSS basınç seçenekleri sunmaktadır.
Projeniz için EXDP-Y 2/3003, EXDP-Y 2/3004, EXDP-Y 2/3005, EXDP-Y 2/3006 veya EXDP-Y 2/3007 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-Y 2/3000 Serisi İki Pompalı Dik Milli Yangın Hidroforları
EXENPUMP EXDP-Y 2/3000 Serisi yangın hidroforları; yüksek debili ve yüksek basınçlı su temini ile yangın tesisat sistemlerinin basınçlandırılması için kullanılan iki pompalı, dik milli çok kademeli hidrofor sistemleridir.
EXDP-Y 2/3000 serisi; EXDP-Y 2/3003, EXDP-Y 2/3004, EXDP-Y 2/3005, EXDP-Y 2/3006 ve EXDP-Y 2/3007 modellerinden oluşmaktadır. Serinin maksimum debisi 2×60 m³/h, maksimum basma yüksekliği 140 mSS'dir.
45 m³/h çalışma debisinde; EXDP-Y 2/3003 45 mSS, EXDP-Y 2/3004 65 mSS, EXDP-Y 2/3005 80 mSS, EXDP-Y 2/3006 95 mSS ve EXDP-Y 2/3007 110 mSS basma yüksekliği sağlamaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörleri Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastrası ise karbon / seramik yapıdadır.
