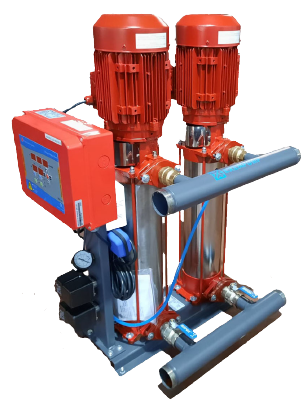

EXDP-Y 2/1500 Serisi Yangın Hidroforları
EXDP-Y 2/1500 Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren uygulamalar, apartman ve yüksek katlı bina uygulamaları ile yangın tesisat sistemlerinin basınçlandırılmasında kullanıma uygundur.
Yangın hidroforu sistemi tam otomatik, haftalık test fonksiyonlu, sesli ve ışıklı alarm özellikli kontrol yapısına sahiptir.
Seride EXDP-Y 2/1504, EXDP-Y 2/1506, EXDP-Y 2/1508, EXDP-Y 2/1510 ve EXDP-Y 2/1512 olmak üzere beş farklı model bulunmaktadır.
EXDP-Y 2/1500 Serisinin Özellikleri
Yangın Hidroforu Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Dik Milli Yangın Hidroforu |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×30 m³/h |
| Maksimum Basma Yüksekliği | 166 mSS |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Model Tablosu Bağlantısı | 3" / 3" |
| Seri Motor Gücü | 2×3 – 2×11 kW |
EXDP-Y 2/1500 Serisi Performans Eğrileri
Aşağıdaki grafik, orijinal EXDP-Y 2/1504 ürün sayfasında kullanılan EXDP 1500 Serisi hidrolik performans eğrisidir.
EXDP-Y 2/1500 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | 12 m³/h'de | 18 m³/h'de | 24 m³/h'de | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|---|

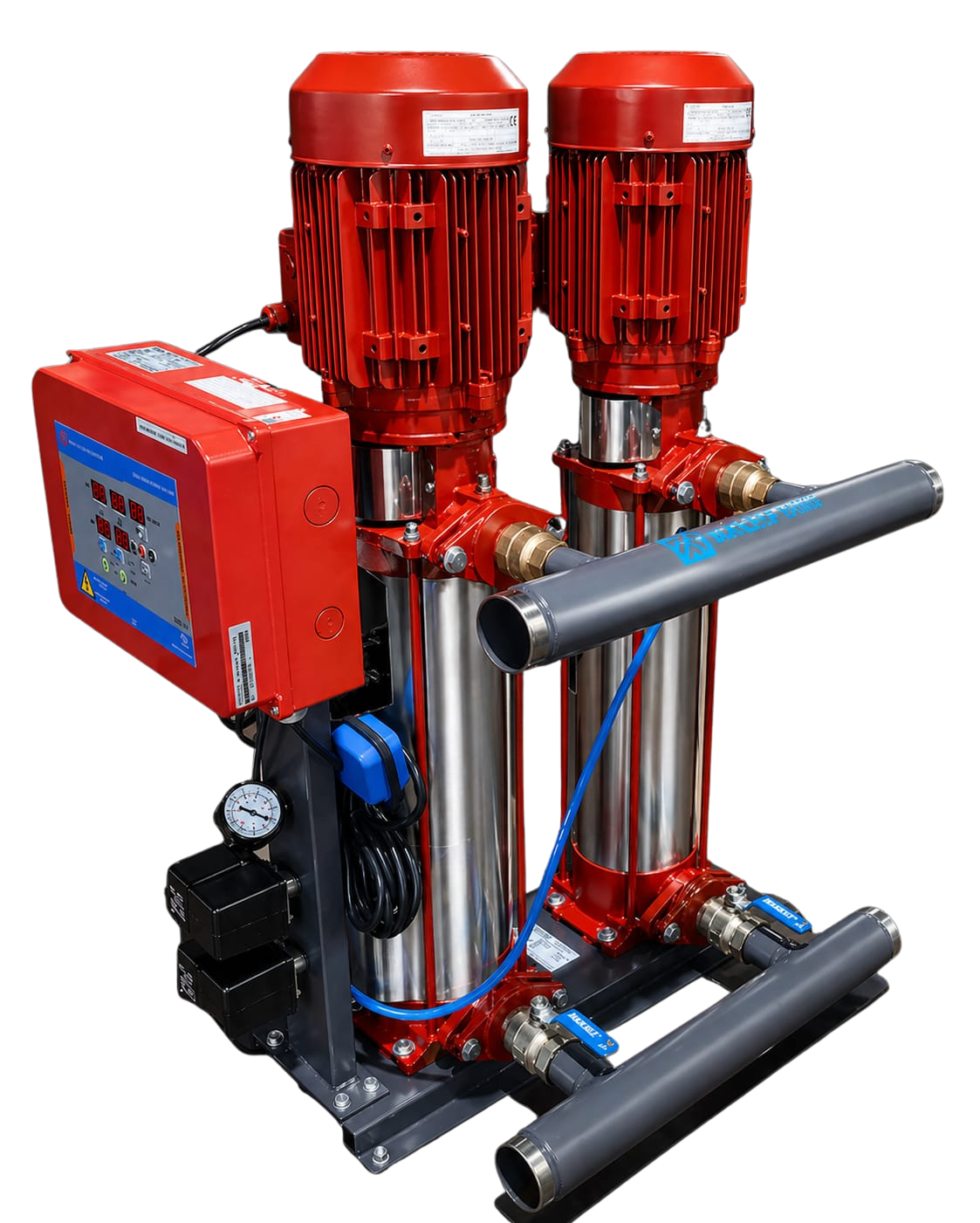

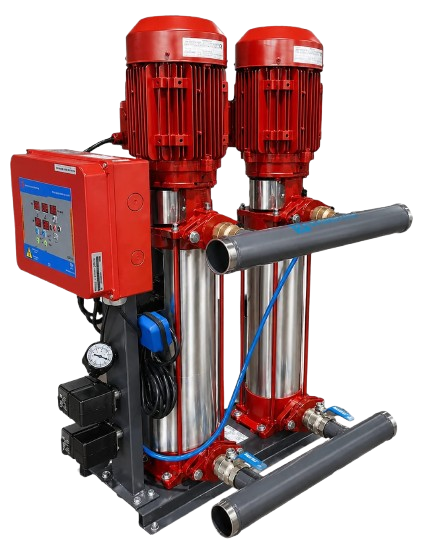

| EXDP-Y 2/1504 | 2×4 HP | 2×3 kW | 2×30 m³/h | 59 mSS | 50 mSS | 48 mSS | 42 mSS | 3" | 3" | 100 L / 10 Bar |
| EXDP-Y 2/1506 | 2×5,5 HP | 2×4 kW | 2×30 m³/h | 86 mSS | 68 mSS | 62 mSS | 58 mSS | 3" | 3" | 100 L / 10 Bar |
| EXDP-Y 2/1508 | 2×7,5 HP | 2×5,5 kW | 2×30 m³/h | 116 mSS | 90 mSS | 80 mSS | 64 mSS | 3" | 3" | 100 L / 16 Bar |

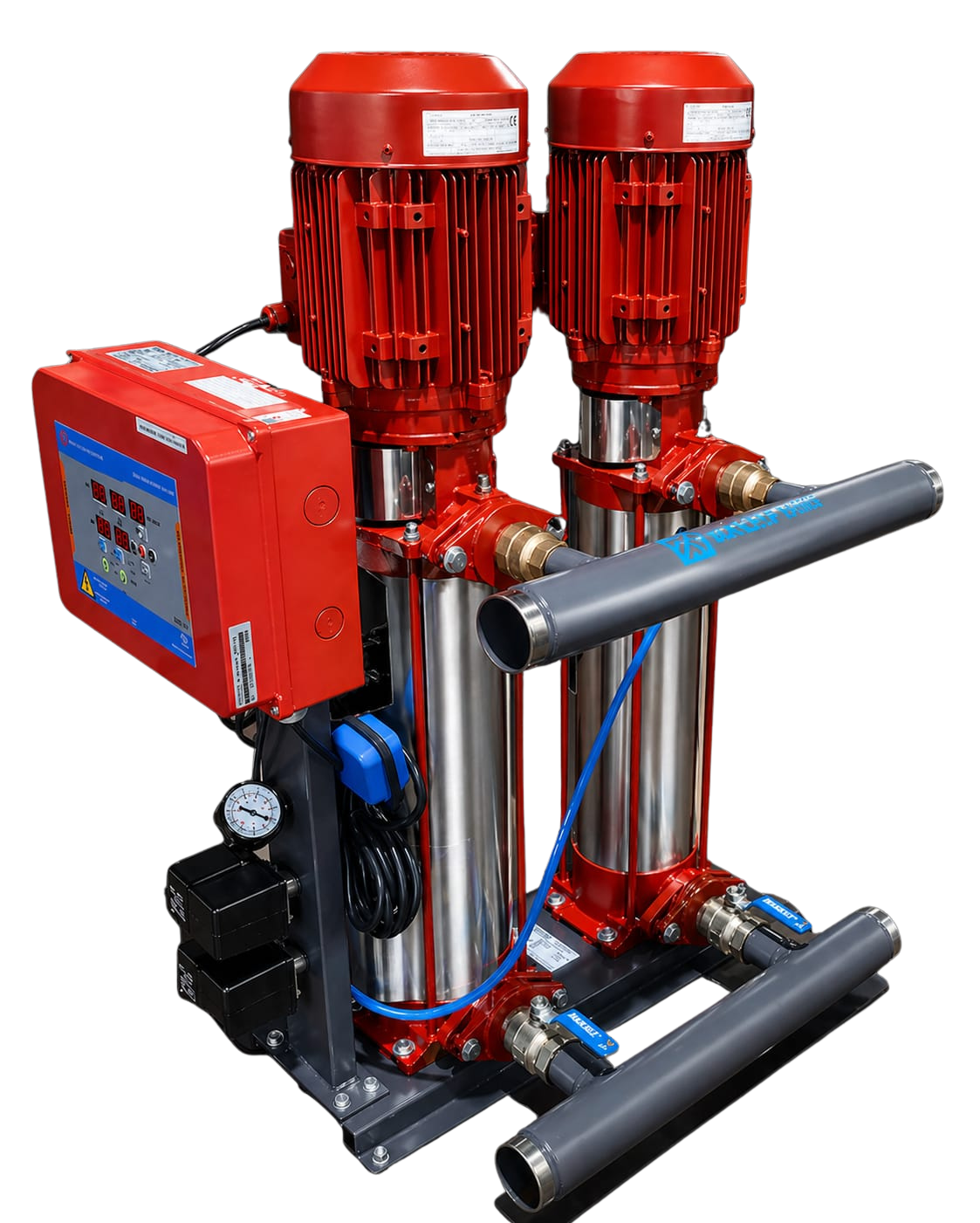

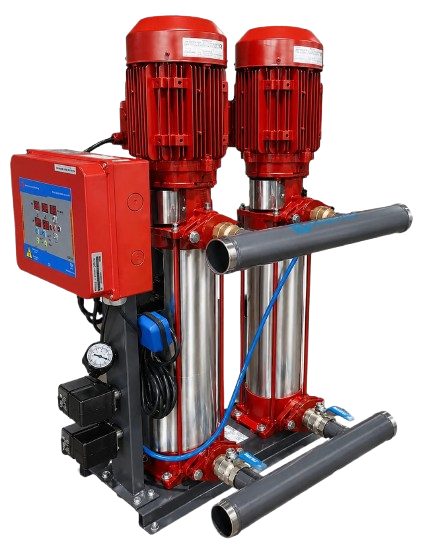

| EXDP-Y 2/1510 | 2×10 HP | 2×7,5 kW | 2×30 m³/h | 142 mSS | 112 mSS | 100 mSS | 74 mSS | 3" | 3" | 100 L / 16 Bar |
| EXDP-Y 2/1512 | 2×15 HP | 2×11 kW | 2×30 m³/h | 166 mSS | 132 mSS | 115 mSS | 82 mSS | 3" | 3" | 100 L / 25 Bar |
EXDP-Y 2/1500 Model Seçenekleri
24 m³/h çalışma debisinde ihtiyaç duyulan basınca göre uygun model seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
EXDP-Y Serisi hidroforlarda genleşme tankı hidrofor setine dahil değildir. Tankın basınç sınıfı seçilen hidrofor modelinin çalışma basıncına uygun olmalıdır.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca pompanın maksimum debi ve maksimum basınç değerlerinin karşılaştırılması yeterli değildir. Doğru model belirlenirken proje tasarım debisi, gerekli çalışma basıncı, statik yükseklik, boru ve armatür basınç kayıpları birlikte değerlendirilmelidir.
Projeniz için EXDP-Y 2/1504, EXDP-Y 2/1506, EXDP-Y 2/1508, EXDP-Y 2/1510 veya EXDP-Y 2/1512 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-Y 2/1500 Serisi İki Pompalı Dik Milli Yangın Hidroforları
EXENPUMP EXDP-Y 2/1500 Serisi yangın hidroforları; yüksek basınçlı su temini ve yangın tesisat sistemlerinin basınçlandırılması için geliştirilmiş iki pompalı, dik milli çok kademeli hidrofor sistemleridir.
EXDP-Y 2/1500 serisi; EXDP-Y 2/1504, EXDP-Y 2/1506, EXDP-Y 2/1508, EXDP-Y 2/1510 ve EXDP-Y 2/1512 modellerinden oluşmaktadır. Serinin maksimum debisi 2×30 m³/h, maksimum basma yüksekliği ise 166 mSS'dir.
24 m³/h çalışma debisinde; EXDP-Y 2/1504 42 mSS, EXDP-Y 2/1506 58 mSS, EXDP-Y 2/1508 64 mSS, EXDP-Y 2/1510 74 mSS ve EXDP-Y 2/1512 82 mSS basma yüksekliği sağlamaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.
