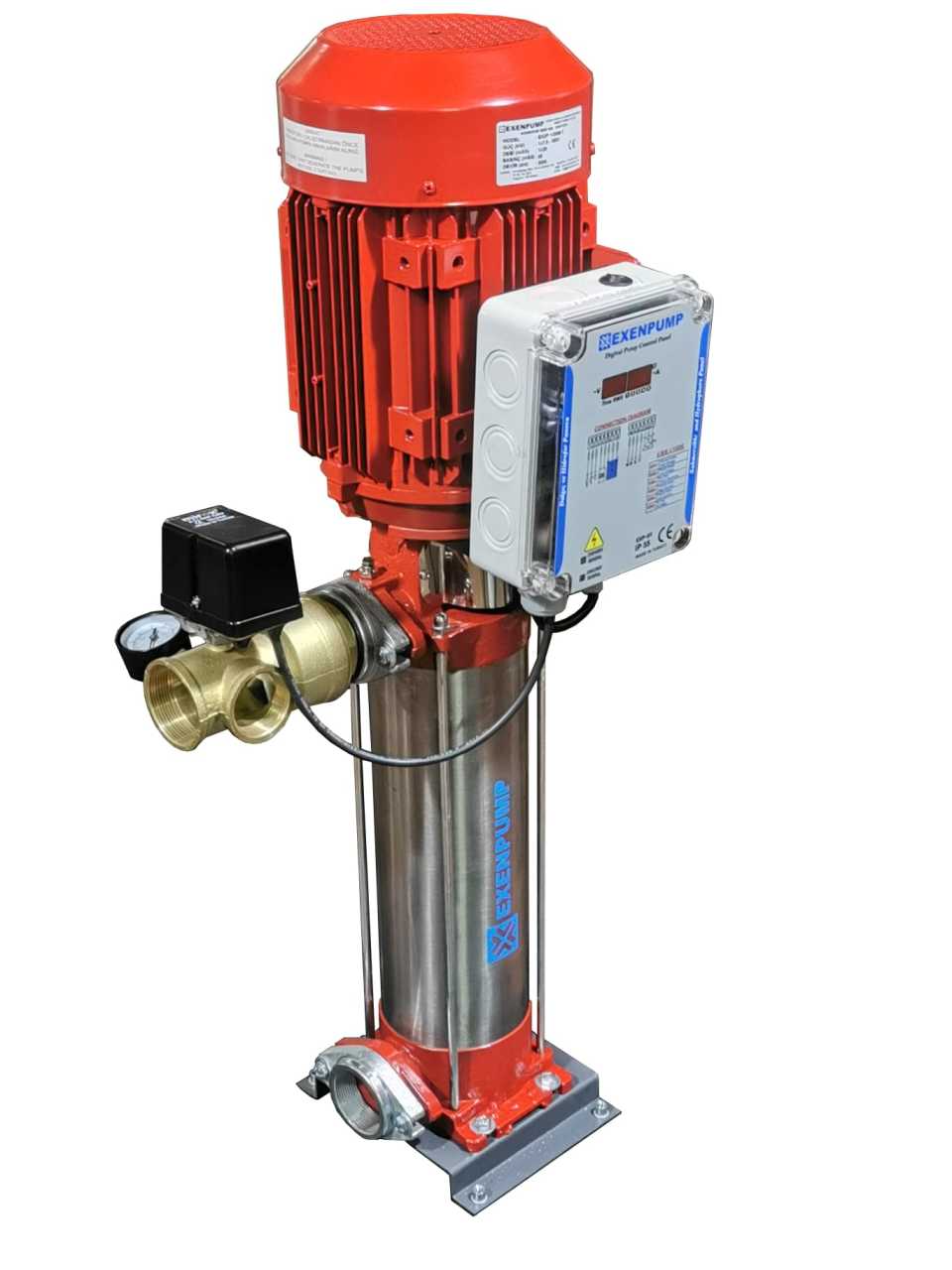

EXDP-Y 1/900 Serisi Yangın Hidroforları
EXDP-Y 1/900 Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren uygulamalar ile yangın tesisat sistemlerinin basınçlandırılmasında kullanılmak üzere geliştirilmiştir.
Yangın hidroforu sistemi tam otomatik, haftalık test fonksiyonlu, sesli ve ışıklı alarm özellikli kontrol yapısına sahiptir.
Seride EXDP-Y 1/904, EXDP-Y 1/906, EXDP-Y 1/908, EXDP-Y 1/910 ve EXDP-Y 1/912 olmak üzere beş farklı model bulunmaktadır.
EXDP-Y 1/900 Serisinin Özellikleri
Yangın Hidroforu Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 18 m³/h |
| Seri Maksimum Basma Yüksekliği | 158 mSS |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Genel Giriş / Çıkış | 1¼" / 1" |
| Seri Güç Aralığı | 2,2 – 5,5 kW |
EXDP-Y 1/900 Serisi Performans Eğrileri
Aşağıdaki grafik, orijinal EXDP-Y 1/904 ürün sayfasında kullanılan EXDP 900 Serisi hidrolik performans eğrisidir.
EXDP-Y 1/900 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | 12 m³/h'de | 15 m³/h'de | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-Y 1/904 | 3 HP | 2,2 kW | 18 m³/h | 54 mSS | 40 mSS | 30 mSS | 1½" | 1¼" | 100 L / 10 Bar |
| EXDP-Y 1/906 | 4 HP | 3 kW | 18 m³/h | 80 mSS | 60 mSS | 55 mSS | 1½" | 1¼" | 100 L / 10 Bar |
| EXDP-Y 1/908 | 5,5 HP | 4 kW | 18 m³/h | 102 mSS | 80 mSS | 60 mSS | 1½" | 1¼" | 100 L / 10 Bar |

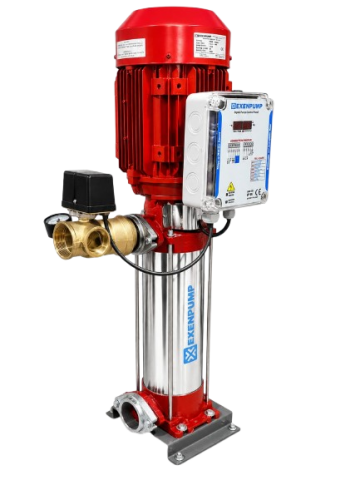

| EXDP-Y 1/910 | 7,5 HP | 5,5 kW | 18 m³/h | 128 mSS | 90 mSS | 75 mSS | 1½" | 1¼" | 100 L / 16 Bar |

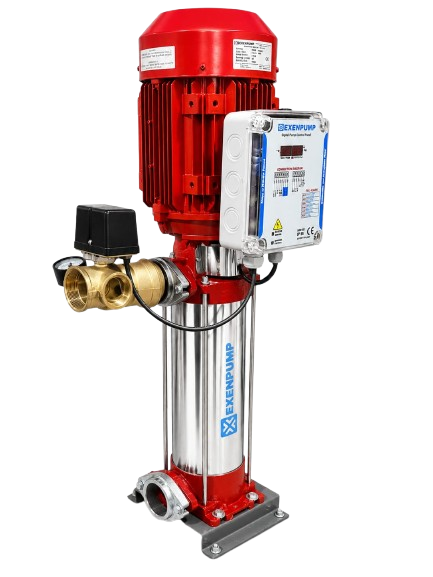

| EXDP-Y 1/912 | 7,5 HP | 5,5 kW | 18 m³/h | 158 mSS | 110 mSS | 85 mSS | 1½" | 1¼" | 100 L / 16 Bar |
EXDP-Y 1/900 Model Seçenekleri
Aynı 12 m³/h yangın debisinde ihtiyaç duyulan basınca göre uygun model seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
EXDP-Y Serisi hidroforlarda genleşme tankı hidrofor setine dahil değildir. Tankın basınç sınıfı seçilen hidrofor modelinin çalışma basıncına uygun olmalıdır.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca pompanın maksimum debi ve maksimum basınç değerlerinin karşılaştırılması yeterli değildir. Doğru model belirlenirken proje tasarım debisi, gerekli çalışma basıncı, statik yükseklik, boru ve armatür basınç kayıpları birlikte değerlendirilmelidir.
Projeniz için EXDP-Y 1/904, EXDP-Y 1/906, EXDP-Y 1/908, EXDP-Y 1/910 veya EXDP-Y 1/912 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-Y 1/900 Serisi Tek Pompalı Dik Milli Yangın Hidroforları
EXENPUMP EXDP-Y 1/900 Serisi yangın hidroforları; yüksek basınçlı su temini ve yangın tesisat sistemlerinin basınçlandırılması için geliştirilmiş tek pompalı, dik milli çok kademeli hidrofor sistemleridir.
EXDP-Y 1/900 serisi; EXDP-Y 1/904, EXDP-Y 1/906, EXDP-Y 1/908, EXDP-Y 1/910 ve EXDP-Y 1/912 modellerinden oluşmaktadır. Serinin maksimum debisi 18 m³/h, maksimum basma yüksekliği ise 158 mSS seviyesine kadar çıkmaktadır.
12 m³/h çalışma debisinde; EXDP-Y 1/904 40 mSS, EXDP-Y 1/906 60 mSS, EXDP-Y 1/908 80 mSS, EXDP-Y 1/910 90 mSS ve EXDP-Y 1/912 110 mSS basma yüksekliği sağlamaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.
