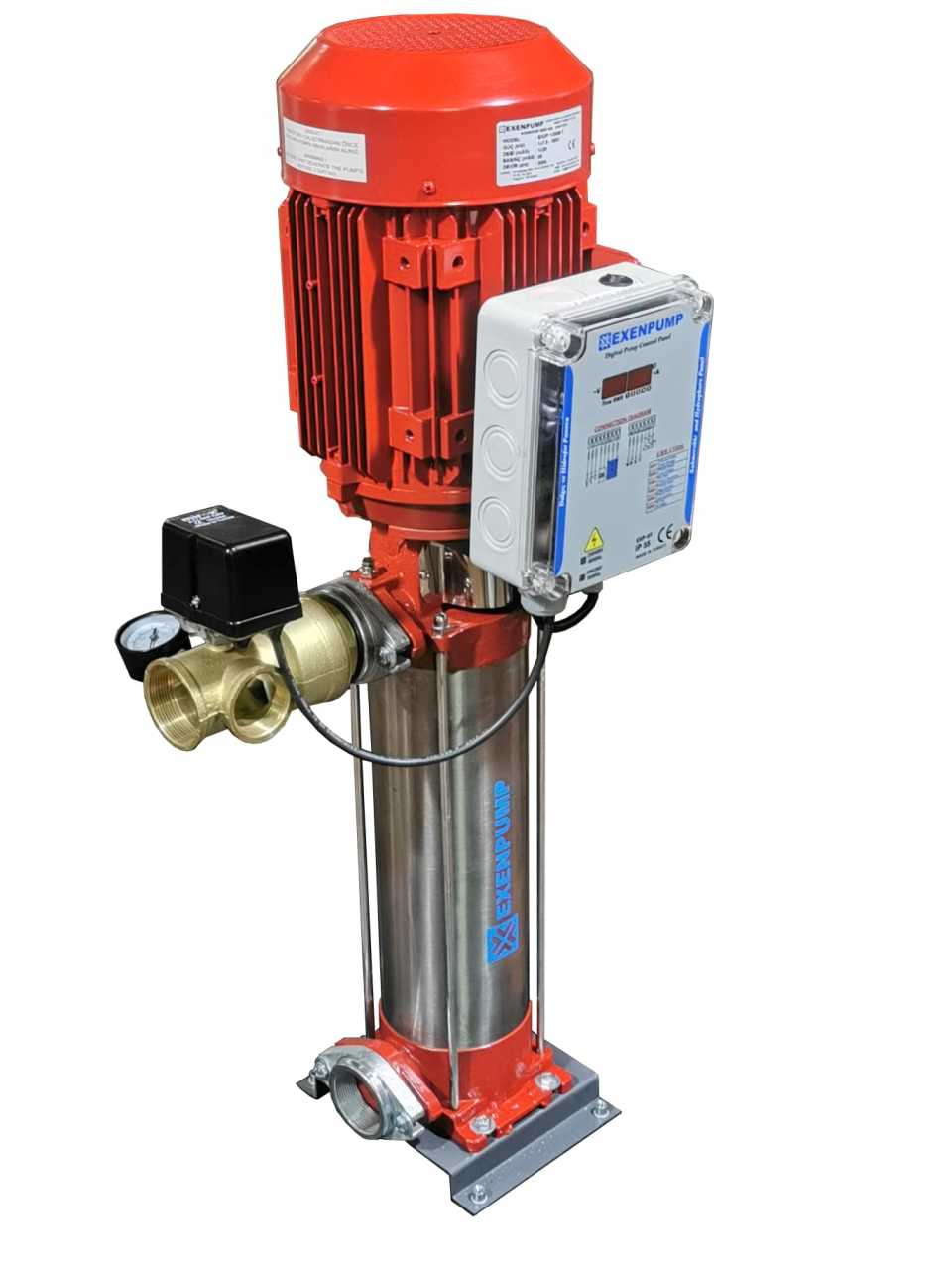

EXDP-Y 1/600 Serisi
EXDP-Y Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren apartman ve yüksek katlı bina uygulamaları ile yangın tesisat sistemlerinin basınçlandırılmasında kullanıma uygundur.
Yangın hidroforu kontrol sistemi tam otomatik, haftalık test fonksiyonlu, sesli ve ışıklı alarm özellikli çalışma yapısına sahiptir.
Seride EXDP-Y 1/604, EXDP-Y 1/606, EXDP-Y 1/608, EXDP-Y 1/610 ve EXDP-Y 1/612 olmak üzere beş farklı model bulunmaktadır.
EXDP-Y 1/600 Serisinin Özellikleri
Yangın Hidroforu Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 13 m³/h |
| Seri Maksimum Basıncı | 142 mSS |
| Motor Hızı | 2900 d/dk • 50 Hz |
| Giriş / Çıkış | 1¼" / 1" |
| Motor Güç Aralığı | 1,5 – 4 kW |
EXDP-Y 1/600 Serisi Performans Eğrileri
Aşağıdaki hidrolik performans grafiği, EXDP-Y 1/604, 1/606, 1/608, 1/610 ve 1/612 modellerinin debi-basma yüksekliği ilişkisini göstermektedir.
EXDP-Y 1/600 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | 6 m³/h'de | 12 m³/h'de | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-Y 1/604 | 2 HP | 1,5 kW | 13 m³/h | 48 mSS | 40 mSS | 20 mSS | 1¼" | 1" | 100 L / 10 Bar |
| EXDP-Y 1/606 | 2 HP | 1,5 kW | 13 m³/h | 70 mSS | 60 mSS | 30 mSS | 1¼" | 1" | 100 L / 10 Bar |
| EXDP-Y 1/608 | 3 HP | 2,2 kW | 13 m³/h | 92 mSS | 80 mSS | 40 mSS | 1¼" | 1" | 100 L / 10 Bar |
| EXDP-Y 1/610 | 4 HP | 3 kW | 13 m³/h | 118 mSS | 95 mSS | 50 mSS | 1¼" | 1" | 100 L / 16 Bar |
| EXDP-Y 1/612 | 5,5 HP | 4 kW | 13 m³/h | 142 mSS | 110 mSS | 55 mSS | 1¼" | 1" | 100 L / 16 Bar |
EXDP-Y 1/600 Model Seçenekleri
Projenin gerekli basma yüksekliğine göre uygun model seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Genleşme tankı EXDP-Y 1/600 hidrofor setine dahil değildir. Ürün sayfasında modellere göre 100 litre kapasiteli 10 veya 16 bar tank seçenekleri tavsiye edilmektedir.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca maksimum pompa debisi ve maksimum basınç değerleri dikkate alınmamalıdır. Doğru model belirlenirken proje tasarım debisi, gerekli çalışma basıncı, statik yükseklik, boru ve armatür basınç kayıpları birlikte değerlendirilmelidir.
Projeniz için EXDP-Y 1/604, EXDP-Y 1/606, EXDP-Y 1/608, EXDP-Y 1/610 veya EXDP-Y 1/612 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

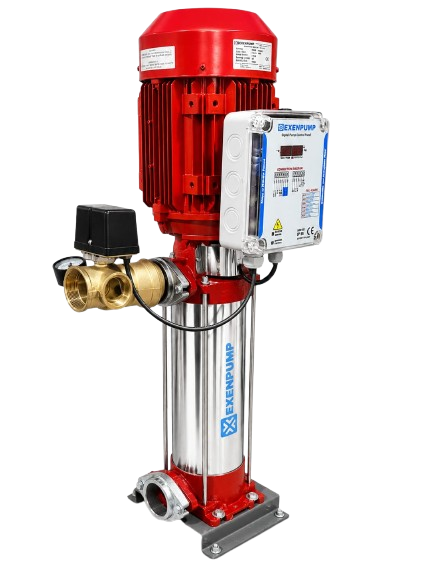

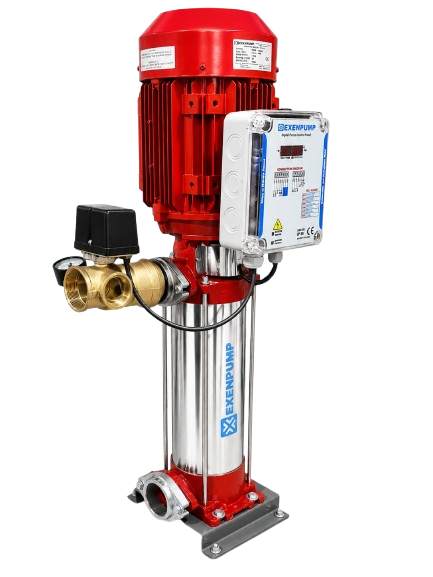

EXENPUMP EXDP-Y 1/600 Serisi Tek Pompalı Dik Milli Yangın Hidroforları
EXENPUMP EXDP-Y 1/600 Serisi yangın hidroforları; yangın tesisat sistemlerinin basınçlandırılması ve yüksek basınçlı su temini amacıyla geliştirilmiş tek pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-Y 1/600 serisi; EXDP-Y 1/604, EXDP-Y 1/606, EXDP-Y 1/608, EXDP-Y 1/610 ve EXDP-Y 1/612 modellerinden oluşmaktadır. Serinin maksimum pompa debisi 13 m³/h, maksimum basma yüksekliği 142 mSS seviyesine kadar çıkmaktadır.
6 m³/h çalışma debisinde; EXDP-Y 1/604 40 mSS, EXDP-Y 1/606 60 mSS, EXDP-Y 1/608 80 mSS, EXDP-Y 1/610 95 mSS ve EXDP-Y 1/612 110 mSS basma yüksekliği sağlamaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.
