EXENPUMP EXDP-FR 2/4000 Serisi İki Pompalı Frekans Konvertörlü Hidroforlar
EXDP-FR 2/4000 serisi, iki pompalı ve dik milli yapısıyla kullanma suyu basınçlandırma uygulamalarına yönelik bir hidrofor çözümüdür. Frekans konvertörlü çalışma, pompa devrinin değişen su ihtiyacına göre düzenlenmesine olanak sağlar. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
EXDP-FR 2/4000 Serisi Kullanma Suyu Hidroforları
Bu seri, farklı pompa kademeleri ve motor güçleriyle temiz su tesisatlarında ihtiyaç duyulan basıncın sağlanması için seçenekler sunar. İki pompalı yapı, frekans konvertörlü kontrol ve dik milli pompa tasarımı bir hidrofor setinde bir araya gelir.
Serideki ürünler: EXDP-FR 2/4003, EXDP-FR 2/4004, EXDP-FR 2/4005, EXDP-FR 2/4006, EXDP-FR 2/4007
Kullanım Alanları
Kullanma suyu basınçlandırma ihtiyacının karşılanması.
Değişen su tüketimi bulunan uygun temiz su tesisatları.
Proje debisi ve gerekli basınca göre seçilen hidrofor uygulamaları.
Genel Özellikler ve Set İçeriği
Belirtilen ekipmanlar ayrı ayrı değil, hidrofor seti halinde teslim edilmektedir.
Pompa Yapısal Özellikleri
| ÖZELLİK | MALZEME |
|---|---|
| Mekanik Salmastra | Karbon / Seramik |
| Pompa Gövdesi | AISI 304 |
| Pompa Mili | AISI 304 |
| Pompa Kademeleri | Noryl |
| Pompa Fanları | Noryl |
| O-Ring | NBR |
Hidrolik Performans Eğrisi
Mevcut 4000 serisi performans eğrisi aşağıda korunmuştur. Debi ve basma yüksekliği birlikte değerlendirilerek çalışma noktası belirlenmelidir.
EXDP-FR 2/4000 Serisi Teknik Özellikler
| MODEL | MOTOR GÜCÜ | MAKS. DEBİ (m³/h) |
MAKS. BASMA YÜKSEKLİĞİ (mSS) |
KAT SAYISI |
DAİRE SAYISI |
|
|---|---|---|---|---|---|---|
| HP | kW | |||||
| EXDP-FR 2/4003 | 2x15 | 2x11 | 2x75 | 65 | 8 | 2x300 |
| EXDP-FR 2/4004 | 2x20 | 2x15 | 2x75 | 88 | 12 | 2x300 |
| EXDP-FR 2/4005 | 2x25 | 2x18,2 | 2x75 | 110 | 18 | 2x300 |
| EXDP-FR 2/4006 | 2x30 | 2x22 | 2x75 | 130 | 20 | 2x300 |
| EXDP-FR 2/4007 | 2x40 | 2x30 | 2x75 | 155 | 26 | 2x300 |
Bağlantı ve Tank Seçimi
| MODEL | EMME HATTI | BASMA HATTI | TAVSİYE EDİLEN TANK (L / bar) |
|---|---|---|---|
| EXDP-FR 2/4003 | DN100 | DN80 | 1000/10 |
| EXDP-FR 2/4004 | DN100 | DN80 | 1000/10 |
| EXDP-FR 2/4005 | DN100 | DN80 | 1000/16 |
| EXDP-FR 2/4006 | DN100 | DN80 | 1000/16 |
| EXDP-FR 2/4007 | DN100 | DN80 | 1000/16 |
Tablodaki maksimum debi ve maksimum basınç değerleri aynı çalışma noktasını ifade etmez. Kat ve daire sayıları referans niteliğindedir; seçimde tesisat kayıpları, eş zamanlı tüketim ve gerekli kullanım basıncı dikkate alınmalıdır.
Teslimat ve Devreye Alma Bilgileri
- Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırma EXENPUMP yetkili servisi tarafından yapılmalıdır.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
Doğru Hidrofor Modelini Birlikte Seçelim
EXDP-FR 2/4000 serisi içerisinden uygun modelin seçimi için bina kat sayısı, daire sayısı, gerekli debi ve basınç bilgileriyle MekanikPark mühendislik ekibine ulaşabilirsiniz.
EXENPUMP EXDP-FR 2/4000 Serisi İki Pompalı Dik Milli Frekans Konvertörlü Hidroforlar
EXENPUMP EXDP-FR 2/4000 Serisi İki Pompalı Dik Milli Frekans Konvertörlü Hidroforlar; konut, apartman, ticari yapı ve merkezi temiz su temini uygulamalarında tesisatın su ihtiyacına göre seçilebilen kullanma suyu hidrofor grubudur. Frekans konvertörlü kontrol, pompa devrinin değişen su tüketimine göre düzenlenmesine olanak sağlar.
Bu ürün grubundaki modeller: EXDP-FR 2/4007, EXDP-FR 2/4006, EXDP-FR 2/4005, EXDP-FR 2/4004, EXDP-FR 2/4003. Serideki motor gücü ve hidrolik kapasite seçenekleri proje debisi ile gerekli basınca göre karşılaştırılmalıdır.
Teknik tabloda belirtilen model değerleri: EXDP-FR 2/4003: 2x15 HP / 2x11 kW motor gücü, 2x75 m³/h maksimum debi ve 65 mSS maksimum basma yüksekliği; EXDP-FR 2/4004: 2x20 HP / 2x15 kW motor gücü, 2x75 m³/h maksimum debi ve 88 mSS maksimum basma yüksekliği; EXDP-FR 2/4005: 2x25 HP / 2x18,2 kW motor gücü, 2x75 m³/h maksimum debi ve 110 mSS maksimum basma yüksekliği; EXDP-FR 2/4006: 2x30 HP / 2x22 kW motor gücü, 2x75 m³/h maksimum debi ve 130 mSS maksimum basma yüksekliği; EXDP-FR 2/4007: 2x40 HP / 2x30 kW motor gücü, 2x75 m³/h maksimum debi ve 155 mSS maksimum basma yüksekliği. Maksimum debi ile maksimum basma yüksekliği aynı çalışma noktasını ifade etmez; gerekli çalışma noktası performans eğrisi üzerinden belirlenmelidir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, pompa kademeleri ve fanları Noryl malzemeden oluşur. Mekanik salmastra karbon / seramik, O-ring ise NBR yapıdadır.

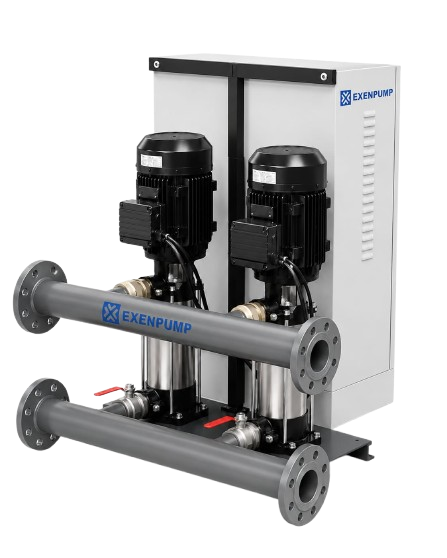

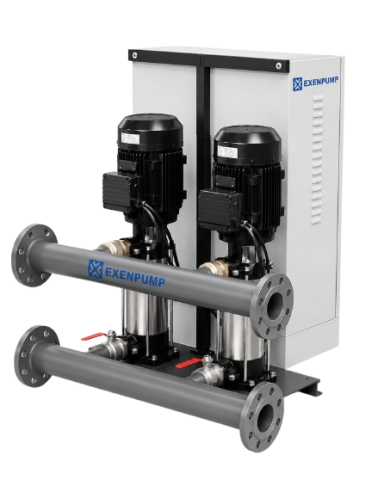

Hidrofor setinde 2 adet dik milli santrifüj pompa ve 2 adet frekans konvertör cihazı ile manometre ve pompa şasesi bulunur. Emiş ve basma kollektörleri set içeriğine dahildir. Ekipmanlar hidrofor seti halinde teslim edilmektedir.
Bağlantı ve tank önerileri: EXDP-FR 2/4003: emme / basma DN100 / DN80; tavsiye edilen tank 1000/10 L / bar; EXDP-FR 2/4004: emme / basma DN100 / DN80; tavsiye edilen tank 1000/10 L / bar; EXDP-FR 2/4005: emme / basma DN100 / DN80; tavsiye edilen tank 1000/16 L / bar; EXDP-FR 2/4006: emme / basma DN100 / DN80; tavsiye edilen tank 1000/16 L / bar; EXDP-FR 2/4007: emme / basma DN100 / DN80; tavsiye edilen tank 1000/16 L / bar. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
Kat ve daire değerleri referans seçim bilgileri olup, tek başına kesin kapasite kriteri değildir. Uygun EXENPUMP EXDP-FR frekans konvertörlü hidrofor seçimi için eş zamanlı su tüketimi, tesisat kayıpları, gerekli kullanım basıncı ve pompa emiş şartları birlikte değerlendirilmelidir. Montaj ve ilk çalıştırma koşulları teslimat ve devreye alma bölümündeki bilgilere göre uygulanmalıdır.
