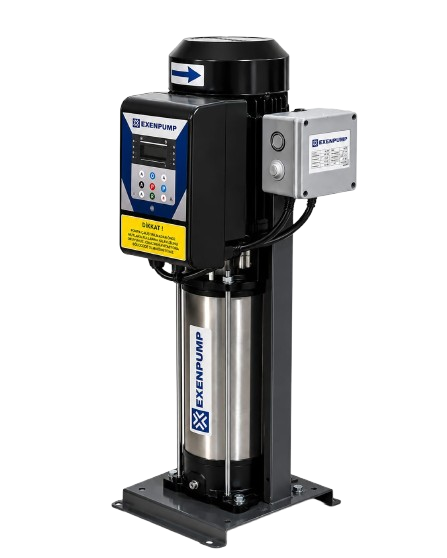

EXENPUMP EXDP-FR 1/900 Serisi Tek Pompalı Frekans Konvertörlü Hidroforlar
EXDP-FR 1/900 serisi, tek pompalı ve dik milli yapısıyla kullanma suyu basınçlandırma uygulamalarına yönelik bir hidrofor çözümüdür. Frekans konvertörlü çalışma, pompa devrinin değişen su ihtiyacına göre düzenlenmesine olanak sağlar. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
EXDP-FR 1/900 Serisi Kullanma Suyu Hidroforları
Bu seri, farklı pompa kademeleri ve motor güçleriyle temiz su tesisatlarında ihtiyaç duyulan basıncın sağlanması için seçenekler sunar. Tek pompalı yapı, frekans konvertörlü kontrol ve dik milli pompa tasarımı bir hidrofor setinde bir araya gelir.
Serideki ürünler: EXDP-FR 1/904, EXDP-FR 1/906, EXDP-FR 1/908, EXDP-FR 1/910, EXDP-FR 1/912
Kullanım Alanları
Kullanma suyu basınçlandırma ihtiyacının karşılanması.
Değişen su tüketimi bulunan uygun temiz su tesisatları.
Proje debisi ve gerekli basınca göre seçilen hidrofor uygulamaları.
Genel Özellikler ve Set İçeriği
Belirtilen ekipmanlar ayrı ayrı değil, hidrofor seti halinde teslim edilmektedir.
Pompa Yapısal Özellikleri
| ÖZELLİK | MALZEME |
|---|---|
| Mekanik Salmastra | Karbon / Seramik |
| Pompa Gövdesi | AISI 304 |
| Pompa Mili | AISI 304 |
| Pompa Kademeleri | Noryl |
| Pompa Fanları | Noryl |
| O-Ring | NBR |
Hidrolik Performans Eğrisi
Mevcut 900 serisi performans eğrisi aşağıda korunmuştur. Debi ve basma yüksekliği birlikte değerlendirilerek çalışma noktası belirlenmelidir.
EXDP-FR 1/900 Serisi Teknik Özellikler
| MODEL | MOTOR GÜCÜ | MAKS. DEBİ (m³/h) |
MAKS. BASMA YÜKSEKLİĞİ (mSS) |
KAT SAYISI |
DAİRE SAYISI |
|
|---|---|---|---|---|---|---|
| HP | kW | |||||
| EXDP-FR 1/904 | 3 | 2,2 | 18 | 54 | 6 | 60 |
| EXDP-FR 1/906 | 4 | 3 | 18 | 80 | 12 | 60 |
| EXDP-FR 1/908 | 5,5 | 4 | 18 | 102 | 18 | 60 |
| EXDP-FR 1/910 | 7,5 | 5,5 | 18 | 128 | 22 | 60 |
| EXDP-FR 1/912 | 7,5 | 5,5 | 18 | 158 | 28 | 60 |
Bağlantı ve Tank Seçimi
| MODEL | EMME HATTI | BASMA HATTI | TAVSİYE EDİLEN TANK (L / bar) |
|---|---|---|---|
| EXDP-FR 1/904 | 11/2" | 11/4" | 200/10 |
| EXDP-FR 1/906 | 11/2" | 11/4" | 200/10 |
| EXDP-FR 1/908 | 11/2" | 11/4" | 200/10 |
| EXDP-FR 1/910 | 11/2" | 11/4" | 200/16 |
| EXDP-FR 1/912 | 11/2" | 11/4" | 200/16 |
Tablodaki maksimum debi ve maksimum basınç değerleri aynı çalışma noktasını ifade etmez. Kat ve daire sayıları referans niteliğindedir; seçimde tesisat kayıpları, eş zamanlı tüketim ve gerekli kullanım basıncı dikkate alınmalıdır.
Teslimat ve Devreye Alma Bilgileri
- Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırma EXENPUMP yetkili servisi tarafından yapılmalıdır.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
Doğru Hidrofor Modelini Birlikte Seçelim
EXDP-FR 1/900 serisi içerisinden uygun modelin seçimi için bina kat sayısı, daire sayısı, gerekli debi ve basınç bilgileriyle MekanikPark mühendislik ekibine ulaşabilirsiniz.
EXENPUMP EXDP-FR 1/900 Serisi Tek Pompalı Dik Milli Frekans Konvertörlü Hidroforlar
EXENPUMP EXDP-FR 1/900 Serisi Tek Pompalı Dik Milli Frekans Konvertörlü Hidroforlar; konut, apartman, ticari yapı ve merkezi temiz su temini uygulamalarında tesisatın su ihtiyacına göre seçilebilen kullanma suyu hidrofor grubudur. Frekans konvertörlü kontrol, pompa devrinin değişen su tüketimine göre düzenlenmesine olanak sağlar.
Bu ürün grubundaki modeller: EXDP-FR 1/912, EXDP-FR 1/910, EXDP-FR 1/908, EXDP-FR 1/906, EXDP-FR 1/904. Serideki motor gücü ve hidrolik kapasite seçenekleri proje debisi ile gerekli basınca göre karşılaştırılmalıdır.
Teknik tabloda belirtilen model değerleri: EXDP-FR 1/904: 3 HP / 2,2 kW motor gücü, 18 m³/h maksimum debi ve 54 mSS maksimum basma yüksekliği; EXDP-FR 1/906: 4 HP / 3 kW motor gücü, 18 m³/h maksimum debi ve 80 mSS maksimum basma yüksekliği; EXDP-FR 1/908: 5,5 HP / 4 kW motor gücü, 18 m³/h maksimum debi ve 102 mSS maksimum basma yüksekliği; EXDP-FR 1/910: 7,5 HP / 5,5 kW motor gücü, 18 m³/h maksimum debi ve 128 mSS maksimum basma yüksekliği; EXDP-FR 1/912: 7,5 HP / 5,5 kW motor gücü, 18 m³/h maksimum debi ve 158 mSS maksimum basma yüksekliği. Maksimum debi ile maksimum basma yüksekliği aynı çalışma noktasını ifade etmez; gerekli çalışma noktası performans eğrisi üzerinden belirlenmelidir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, pompa kademeleri ve fanları Noryl malzemeden oluşur. Mekanik salmastra karbon / seramik, O-ring ise NBR yapıdadır.
Hidrofor setinde 1 adet dik milli santrifüj pompa ve 1 adet frekans konvertör cihazı ile manometre ve pompa şasesi bulunur. Tek pompalı yapıdaki set içeriği genel özellikler bölümünde gösterilmiştir. Ekipmanlar hidrofor seti halinde teslim edilmektedir.
Bağlantı ve tank önerileri: EXDP-FR 1/904: emme / basma 11/2" / 11/4"; tavsiye edilen tank 200/10 L / bar; EXDP-FR 1/906: emme / basma 11/2" / 11/4"; tavsiye edilen tank 200/10 L / bar; EXDP-FR 1/908: emme / basma 11/2" / 11/4"; tavsiye edilen tank 200/10 L / bar; EXDP-FR 1/910: emme / basma 11/2" / 11/4"; tavsiye edilen tank 200/16 L / bar; EXDP-FR 1/912: emme / basma 11/2" / 11/4"; tavsiye edilen tank 200/16 L / bar. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
Kat ve daire değerleri referans seçim bilgileri olup, tek başına kesin kapasite kriteri değildir. Uygun EXENPUMP EXDP-FR frekans konvertörlü hidrofor seçimi için eş zamanlı su tüketimi, tesisat kayıpları, gerekli kullanım basıncı ve pompa emiş şartları birlikte değerlendirilmelidir. Montaj ve ilk çalıştırma koşulları teslimat ve devreye alma bölümündeki bilgilere göre uygulanmalıdır.
