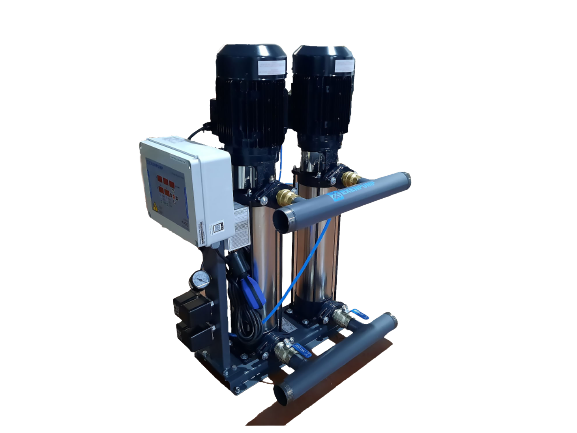

EXDP-K 2/900 Serisi Kullanma Suyu Hidroforları
EXDP-K 2/900 Serisi; yüksek debi ve yüksek basınç ihtiyacına sahip apartman, toplu konut, yüksek katlı bina ve uygun ticari uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiştir.
Sistemde bulunan iki adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışır. Artan su tüketiminde ikinci pompanın devreye girmesiyle sistem toplam debi kapasitesini artırabilir.
Seride EXDP-K 2/904, EXDP-K 2/906, EXDP-K 2/908, EXDP-K 2/910 ve EXDP-K 2/912 olmak üzere beş farklı basınç seçeneği bulunmaktadır.
İki Pompalı Hidroforun Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 2 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×18 m³/h |
| Maksimum Basma Yüksekliği | 160 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 2" / 2" |
| Motor Güç Aralığı | 2×2,2 – 2×5,5 kW |
EXDP-K 2/900 Serisi Performans Eğrileri
EXDP-K 2/904, 2/906, 2/908, 2/910 ve 2/912 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 900 Serisi gerçek performans eğrisi üzerinden karşılaştırılabilir. Grafiğin alt bölümünde iki pompalı sistemler için toplam debi ölçeği ayrıca gösterilmektedir.
EXDP-K 2/900 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 2/904 | 2×3 HP | 2×2,2 kW | 2×18 m³/h | 54 mSS | 6 | 120 | 2" | 2" | 300 L / 10 Bar |
| EXDP-K 2/906 | 2×4 HP | 2×3 kW | 2×18 m³/h | 80 mSS | 12 | 120 | 2" | 2" | 300 L / 10 Bar |
| EXDP-K 2/908 | 2×5,5 HP | 2×4 kW | 2×18 m³/h | 102 mSS | 18 | 120 | 2" | 2" | 300 L / 10 Bar |
| EXDP-K 2/910 | 2×7,5 HP | 2×5,5 kW | 2×18 m³/h | 128 mSS | 22 | 120 | 2" | 2" | 300 L / 16 Bar |
| EXDP-K 2/912 | 2×7,5 HP | 2×5,5 kW | 2×18 m³/h | 160 mSS | 28 | 120 | 2" | 2" | 300 L / 16 Bar |
EXDP-K 2/900 Model Seçenekleri
120 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 2/900 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 2/900 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru İki Pompalı Hidrofor Seçimi
İki pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompa emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 2/904, EXDP-K 2/906, EXDP-K 2/908, EXDP-K 2/910 veya EXDP-K 2/912 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 2/900 Serisi İki Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 2/900 Serisi iki pompalı hidroforlar; apartman, toplu konut, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri ile uygun sulama uygulamalarında yüksek debili basınçlı temiz su temini amacıyla geliştirilmiş iki pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 2/900 serisi; EXDP-K 2/904, EXDP-K 2/906, EXDP-K 2/908, EXDP-K 2/910 ve EXDP-K 2/912 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 2×18 m³/h olup, modele göre maksimum basma yüksekliği 54 mSS ile 160 mSS arasında değişmektedir.
EXDP-K 2/904 modeli 2×3 HP / 2×2,2 kW motor gücü ve 54 mSS, EXDP-K 2/906 modeli 2×4 HP / 2×3 kW ve 80 mSS, EXDP-K 2/908 modeli 2×5,5 HP / 2×4 kW ve 102 mSS, EXDP-K 2/910 modeli 2×7,5 HP / 2×5,5 kW ve 128 mSS, EXDP-K 2/912 modeli ise 2×7,5 HP / 2×5,5 kW motor gücü ve 160 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.

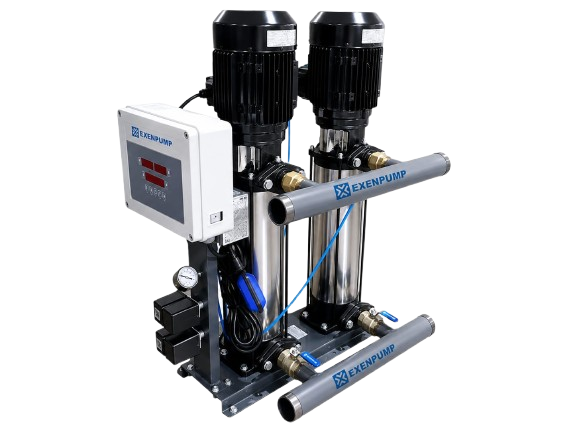

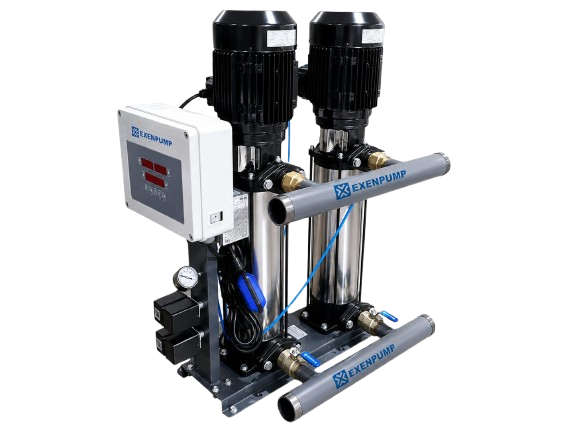

Hidrofor seti; 2 adet dik milli santrifüj pompa, iki pompa kontrol panosu, manometre, 2 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte komple set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 2/904, EXDP-K 2/906 ve EXDP-K 2/908 modelleri için 300 litre / 10 bar; EXDP-K 2/910 ve EXDP-K 2/912 modelleri için ise 300 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
