EXDP-K 2/200 Serisi Kullanma Suyu Hidroforları
EXDP-K 2/200 Serisi; yüksek basınçlı su temini gerektiren apartman ve bina uygulamalarının yanı sıra yıkama, temizleme, bahçe sulama ve uygun endüstriyel basınçlandırma uygulamalarında kullanılmak üzere geliştirilmiştir.
Sistemde bulunan iki adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışır. İki pompalı yapı, artan su ihtiyacına göre daha yüksek toplam debi kapasitesi sağlar.
Seride EXDP-K 2/204, EXDP-K 2/206, EXDP-K 2/208, EXDP-K 2/210 ve EXDP-K 2/212 olmak üzere beş farklı basınç seçeneği bulunmaktadır.
İki Pompalı Hidroforun Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 2 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 420 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×5 m³/h |
| Seri Maksimum Basma Yüksekliği | 128 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 2" / 2" |
| Motor Güç Aralığı | 2×0,75 – 2×1,5 kW |
EXDP-K 2/200 Serisi Performans Eğrileri
EXDP-K 2/204, 2/206, 2/208, 2/210 ve 2/212 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 200 Serisi gerçek performans eğrisi üzerinden karşılaştırılabilir. Grafiğin alt bölümünde iki pompalı sistemler için toplam debi ölçeği ayrıca gösterilmektedir.
EXDP-K 2/200 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 2/204 | 2×1 HP | 2×0,75 kW | 2×5 m³/h | 40 mSS | 4 | 20 | 2" | 2" | 200 L / 10 Bar |
| EXDP-K 2/206 | 2×1 HP | 2×1,1 kW | 2×5 m³/h | 60 mSS | 8 | 20 | 2" | 2" | 200 L / 10 Bar |
| EXDP-K 2/208 | 2×1,5 HP | 2×1,1 kW | 2×5 m³/h | 85 mSS | 12 | 20 | 2" | 2" | 200 L / 10 Bar |

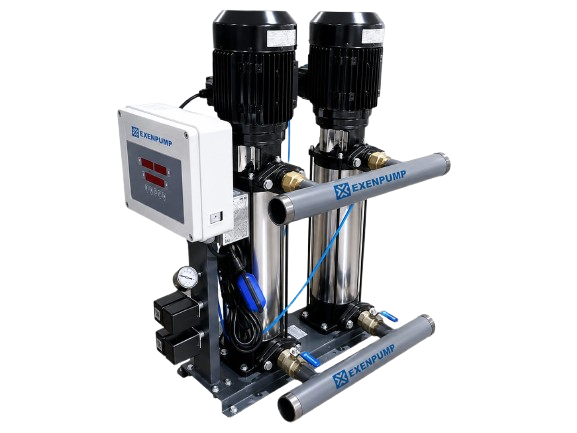

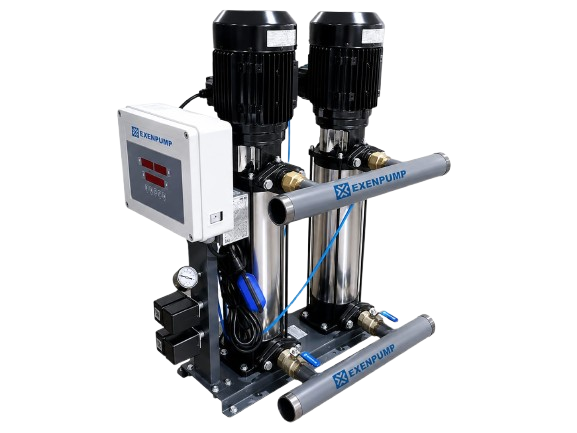

| EXDP-K 2/210 | 2×2 HP | 2×1,5 kW | 2×5 m³/h | 105 mSS | 15 | 20 | 2" | 2" | 200 L / 16 Bar |
| EXDP-K 2/212 | 2×2 HP | 2×1,5 kW | 2×5 m³/h | 128 mSS | 18 | 20 | 2" | 2" | 200 L / 16 Bar |
EXDP-K 2/200 Model Seçenekleri
20 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 2/200 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 2/200 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru İki Pompalı Hidrofor Seçimi
İki pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru sistem belirlenirken toplam gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompa emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 2/204, EXDP-K 2/206, EXDP-K 2/208, EXDP-K 2/210 veya EXDP-K 2/212 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 2/200 Serisi İki Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 2/200 Serisi iki pompalı hidroforlar; apartman, konut, yüksek katlı bina, yıkama ve temizleme prosesleri ile uygun bahçe sulama uygulamalarında basınçlı temiz su temini amacıyla geliştirilmiş iki pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 2/200 serisi; EXDP-K 2/204, EXDP-K 2/206, EXDP-K 2/208, EXDP-K 2/210 ve EXDP-K 2/212 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 2×5 m³/h olup, modele göre maksimum basma yüksekliği 40 mSS ile 128 mSS arasında değişmektedir.
EXDP-K 2/204 modeli 2×1 HP / 2×0,75 kW motor gücü ve 40 mSS, EXDP-K 2/206 modeli 2×1 HP / 2×1,1 kW ve 60 mSS, EXDP-K 2/208 modeli 2×1,5 HP / 2×1,1 kW ve 85 mSS, EXDP-K 2/210 modeli 2×2 HP / 2×1,5 kW ve 105 mSS, EXDP-K 2/212 modeli ise 2×2 HP / 2×1,5 kW motor gücü ve 128 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi AISI 304 paslanmaz çelik, pompa mili AISI 420 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.
Hidrofor seti; 2 adet dik milli santrifüj pompa, iki pompa kontrol panosu, manometre, 2 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte komple set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 2/204, EXDP-K 2/206 ve EXDP-K 2/208 modelleri için 200 litre / 10 bar; EXDP-K 2/210 ve EXDP-K 2/212 modelleri için ise 200 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
