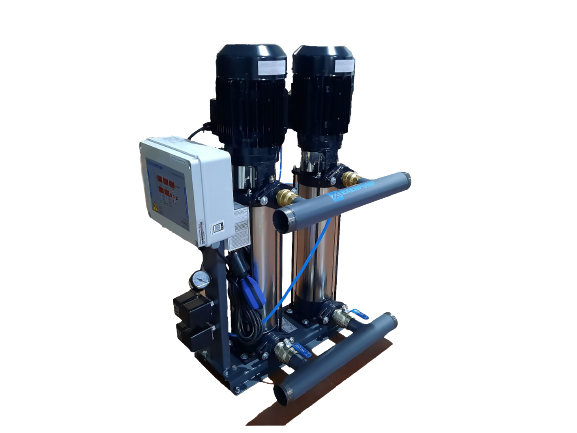

EXDP-K 2/1500 Serisi Kullanma Suyu Hidroforları
EXDP-K 2/1500 Serisi; yüksek debi ve yüksek basınç ihtiyacına sahip apartman, toplu konut, yüksek katlı bina ve uygun endüstriyel uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiştir.
Sistemde bulunan iki adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışır. İki pompalı yapı sayesinde değişken su tüketimlerinde yüksek toplam debi ihtiyacının karşılanmasına olanak sağlar.
Seride EXDP-K 2/1504, EXDP-K 2/1506, EXDP-K 2/1508 ve EXDP-K 2/1510 olmak üzere dört farklı model bulunmaktadır.
İki Pompalı Hidroforun Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | İki Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 2 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 2×30 m³/h |
| Maksimum Basma Yüksekliği | 140 mSS* |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 3" / 3" |
| Motor Güç Aralığı | 2×3 – 2×7,5 kW |
EXDP-K 2/1500 Serisi Performans Eğrileri
EXDP-K 2/1504, 2/1506, 2/1508 ve 2/1510 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 1500 Serisi gerçek performans eğrisi üzerinden karşılaştırılabilir. Grafiğin alt bölümünde iki pompalı sistem için toplam debi ölçeği ayrıca gösterilmektedir.
EXDP-K 2/1500 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 2/1504 | 2×4 HP | 2×3 kW | 2×30 m³/h | 59 mSS | 8 | 200 | 3" | 3" | 500 L / 10 Bar |
| EXDP-K 2/1506 | 2×5,5 HP | 2×4 kW | 2×30 m³/h | 86 mSS | 12 | 200 | 3" | 3" | 500 L / 10 Bar |
| EXDP-K 2/1508 | 2×7,5 HP | 2×5,5 kW | 2×30 m³/h | 116 mSS | 16 | 200 | 3" | 3" | 500 L / 16 Bar |
| EXDP-K 2/1510 | 2×10 HP | 2×7,5 kW | 2×30 m³/h | 142 mSS | 20 | 200 | 3" | 3" | 500 L / 16 Bar |
EXDP-K 2/1500 Model Seçenekleri
200 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 2/1500 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 2/1500 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru İki Pompalı Hidrofor Seçimi
İki pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompa emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 2/1504, EXDP-K 2/1506, EXDP-K 2/1508 veya EXDP-K 2/1510 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 2/1500 Serisi İki Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 2/1500 Serisi iki pompalı hidroforlar; apartman, toplu konut, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri ile uygun endüstriyel uygulamalarda yüksek debili basınçlı temiz su temini amacıyla geliştirilmiş iki pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 2/1500 serisi; EXDP-K 2/1504, EXDP-K 2/1506, EXDP-K 2/1508 ve EXDP-K 2/1510 olmak üzere dört farklı modelden oluşmaktadır. Serinin maksimum debisi 2×30 m³/h olup, model tablosuna göre maksimum basma yüksekliği 59 mSS ile 142 mSS arasında değişmektedir.
EXDP-K 2/1504 modeli 2×4 HP / 2×3 kW motor gücü ve 59 mSS, EXDP-K 2/1506 modeli 2×5,5 HP / 2×4 kW ve 86 mSS, EXDP-K 2/1508 modeli 2×7,5 HP / 2×5,5 kW ve 116 mSS, EXDP-K 2/1510 modeli ise 2×10 HP / 2×7,5 kW motor gücü ve 142 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Sistem giriş ve çıkış bağlantıları 3" / 3" ölçüsündedir.

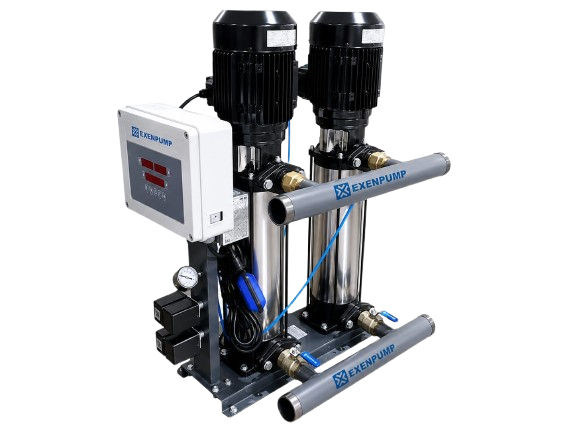

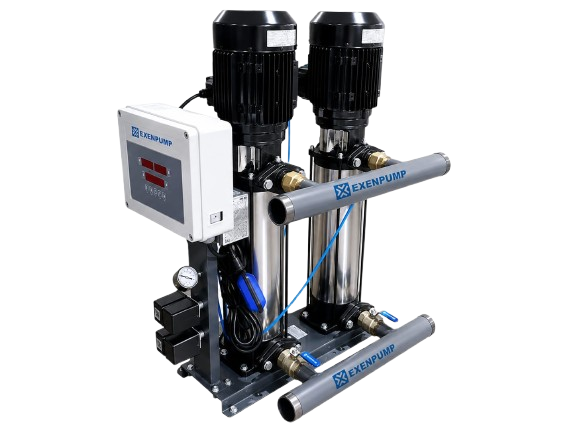

Hidrofor seti; 2 adet dik milli santrifüj pompa, iki pompa kontrol panosu, manometre, 2 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte komple set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 2/1504 ve EXDP-K 2/1506 modelleri için 500 litre / 10 bar; EXDP-K 2/1508 ve EXDP-K 2/1510 modelleri için ise 500 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
