EXDP-K 600 Serisi Kullanma Suyu Hidroforları
EXDP-K 600 Serisi, yüksek basınçlı su temini gerektiren konut, apartman ve uygun endüstriyel uygulamalar için geliştirilmiş tek pompalı hidrofor grubudur. Dik milli çok kademeli pompa yapısı sayesinde yüksek basınç gerektiren uygulamalarda kompakt ve güçlü bir çözüm sunar.
Seride EXDP-K 1/604, EXDP-K 1/606, EXDP-K 1/608, EXDP-K 1/610 ve EXDP-K 1/612 olmak üzere beş farklı basınç seçeneği bulunmaktadır.
Kullanım Alanları
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 13 m³/h |
| Maksimum Basma Yüksekliği | 142 mSS |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Giriş / Çıkış | 1 1/4" / 1" |
| Motor Güç Aralığı | 1,5 – 4 kW |
EXDP-K 600 Serisi Performans Eğrileri
EXDP-K 1/604, 1/606, 1/608, 1/610 ve 1/612 modellerinin debi ve basma yüksekliği çalışma alanları aşağıdaki EXENPUMP EXDP 600 Serisi performans eğrisi üzerinden karşılaştırılabilir.
EXDP-K 600 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 1/604 | 2 | 1,5 | 13 m³/h | 48 mSS | 6 | 30 | 1 1/4" | 1" | 100 L / 10 Bar |

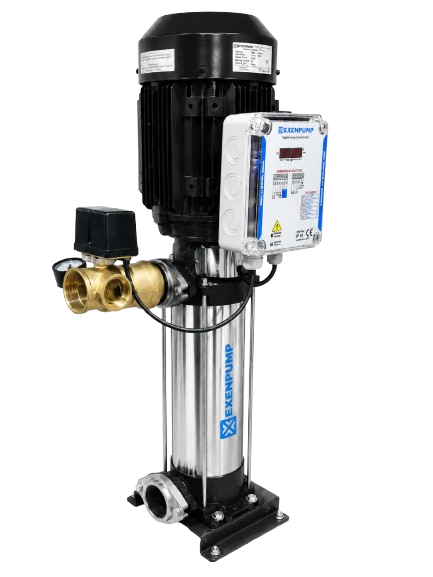

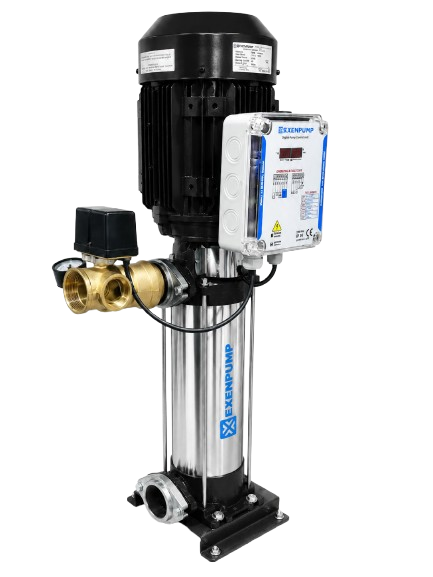

| EXDP-K 1/606 | 2 | 1,5 | 13 m³/h | 70 mSS | 12 | 30 | 1 1/4" | 1" | 100 L / 10 Bar |
| EXDP-K 1/608 | 3 | 2,2 | 13 m³/h | 92 mSS | 18 | 30 | 1 1/4" | 1" | 100 L / 10 Bar |
| EXDP-K 1/610 | 4 | 3 | 13 m³/h | 118 mSS | 22 | 30 | 1 1/4" | 1" | 100 L / 16 Bar |
| EXDP-K 1/612 | 5,5 | 4 | 13 m³/h | 142 mSS | 28 | 30 | 1 1/4" | 1" | 100 L / 16 Bar |
EXDP-K 600 Model Seçenekleri
Uygulamanın bina yüksekliği ve gerekli sistem basıncına göre EXDP-K 600 Serisi içerisinden uygun model seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 600 hidrofor setine dahil değildir. Tank seçimi yapılırken hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompanın emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 1/604, 1/606, 1/608, 1/610 veya 1/612 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 600 Serisi Tek Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 600 Serisi tek pompalı hidroforlar; apartman, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri ile uygun sulama uygulamalarında basınçlı temiz su temini amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 600 serisi; EXDP-K 1/604, EXDP-K 1/606, EXDP-K 1/608, EXDP-K 1/610 ve EXDP-K 1/612 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 13 m³/h olup, modele göre maksimum basma yüksekliği 48 mSS ile 142 mSS arasında değişmektedir.
EXDP-K 1/604 modeli 2 HP / 1,5 kW motor gücü ve 48 mSS, EXDP-K 1/606 modeli 2 HP / 1,5 kW ve 70 mSS, EXDP-K 1/608 modeli 3 HP / 2,2 kW ve 92 mSS, EXDP-K 1/610 modeli 4 HP / 3 kW ve 118 mSS, EXDP-K 1/612 modeli ise 5,5 HP / 4 kW motor gücü ve 142 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon/seramik yapıdadır.

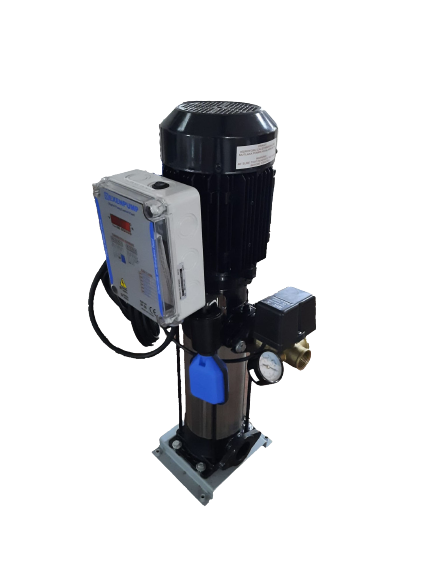

Hidrofor seti; dik milli santrifüj pompa, tek pompa kumanda panosu, manometre, basınç şalteri, 5 yollu konnektör, seviye flatörü ve pompa şasesi ile birlikte komple set halinde teslim edilmektedir. Genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 1/604, EXDP-K 1/606 ve EXDP-K 1/608 modelleri için 100 litre / 10 bar; EXDP-K 1/610 ve EXDP-K 1/612 modelleri için ise 100 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
