EXDP-K 1500 Serisi Kullanma Suyu Hidroforları
EXDP-K 1500 Serisi; yüksek debi ve yüksek basınç ihtiyacına sahip konut, apartman, yüksek katlı bina ve uygun ticari uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiştir. Dik milli çok kademeli santrifüj pompa yapısı sayesinde yüksek hidrolik performansı kompakt bir sistem yapısıyla bir araya getirir.
Seride EXDP-K 1/1504, EXDP-K 1/1506, EXDP-K 1/1508 ve EXDP-K 1/1510 olmak üzere dört farklı model bulunmaktadır.
Kullanım Alanları
Genel Özellikler & Set İçeriği
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 30 m³/h |
| Maksimum Basma Yüksekliği | 140 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Giriş / Çıkış | 2" / 2" |
| Motor Güç Aralığı | 3 – 7,5 kW |
EXDP-K 1500 Serisi Performans Eğrileri
EXDP-K 1/1504, 1/1506, 1/1508 ve 1/1510 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 1500 Serisi gerçek performans eğrisi üzerinden karşılaştırılabilir.
EXDP-K 1500 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 1/1504 | 4 HP | 3 kW | 30 m³/h | 59 mSS | 8 | 100 | 2" | 2" | 300 L / 10 Bar |
| EXDP-K 1/1506 | 5,5 HP | 4 kW | 30 m³/h | 86 mSS | 12 | 100 | 2" | 2" | 300 L / 10 Bar |
| EXDP-K 1/1508 | 7,5 HP | 5,5 kW | 30 m³/h | 116 mSS | 16 | 100 | 2" | 2" | 300 L / 16 Bar |
| EXDP-K 1/1510 | 10 HP | 7,5 kW | 30 m³/h | 140 mSS | 20 | 100 | 2" | 2" | 300 L / 16 Bar |
EXDP-K 1500 Model Seçenekleri
100 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 1500 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 1500 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompanın emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 1/1504, EXDP-K 1/1506, EXDP-K 1/1508 veya EXDP-K 1/1510 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

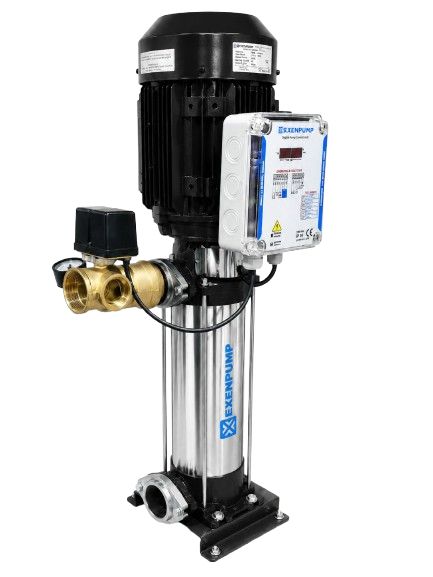

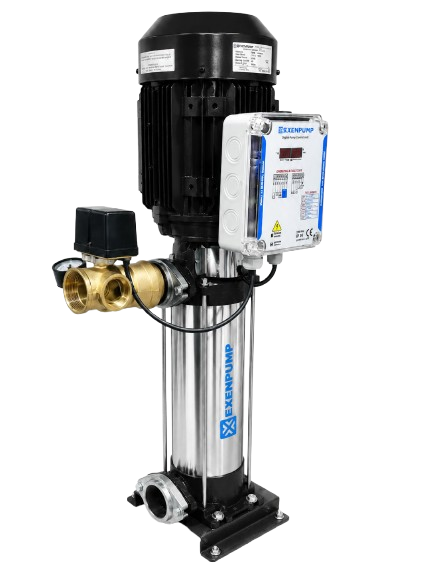

EXENPUMP EXDP-K 1500 Serisi Tek Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 1500 Serisi tek pompalı hidroforlar; apartman, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri ile uygun sulama uygulamalarında yüksek debili basınçlı temiz su temini amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 1500 serisi; EXDP-K 1/1504, EXDP-K 1/1506, EXDP-K 1/1508 ve EXDP-K 1/1510 olmak üzere dört farklı modelden oluşmaktadır. Serinin maksimum debisi 30 m³/h olup, modele göre maksimum basma yüksekliği 59 mSS ile 140 mSS arasında değişmektedir.
EXDP-K 1/1504 modeli 4 HP / 3 kW motor gücü ve 59 mSS, EXDP-K 1/1506 modeli 5,5 HP / 4 kW ve 86 mSS, EXDP-K 1/1508 modeli 7,5 HP / 5,5 kW ve 116 mSS, EXDP-K 1/1510 modeli ise 10 HP / 7,5 kW motor gücü ve 140 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.

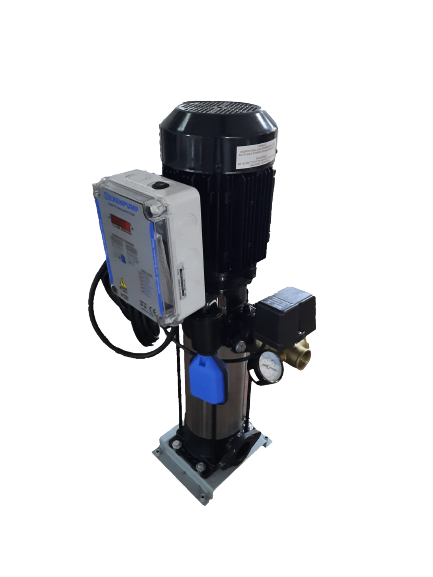

Hidrofor seti; dik milli santrifüj pompa, tek pompa kumanda panosu, manometre, basınç şalteri, 5 yollu konnektör, seviye flatörü ve pompa şasesi ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 1/1504 ve EXDP-K 1/1506 modelleri için 300 litre / 10 bar; EXDP-K 1/1508 ve EXDP-K 1/1510 modelleri için ise 300 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
