EFP 075D

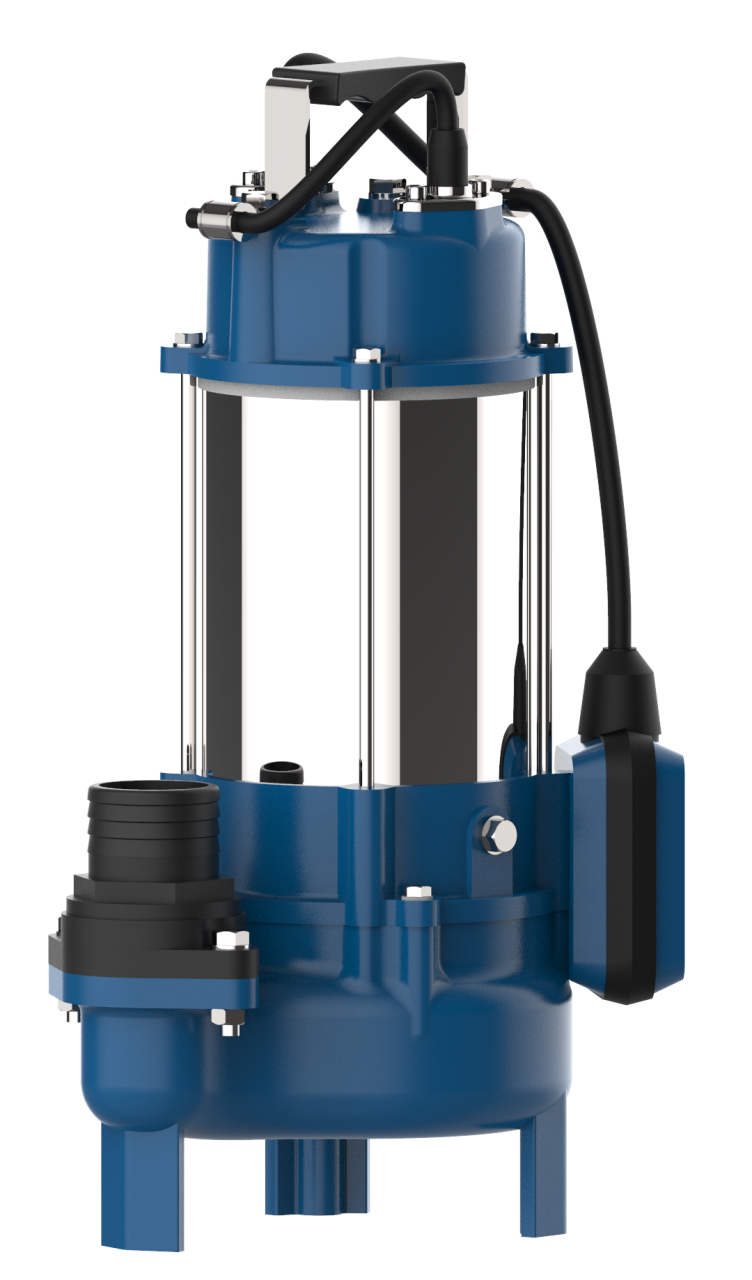

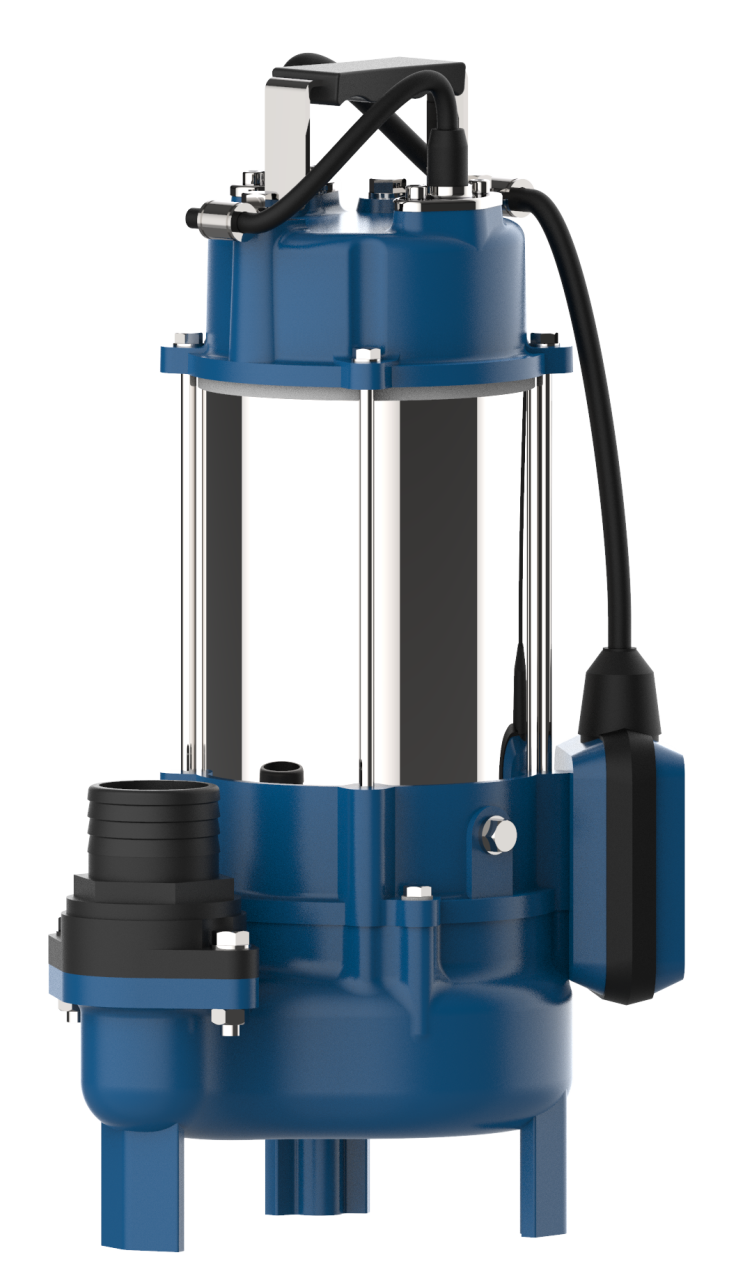

ETNA EFP 075D; konut, apartman ve ticari yapılarda kod seviyesinin altında kalan partiküllü atık suların tahliyesi için geliştirilmiş, flatörlü otomatik çalışma sistemine ve vorteks çark yapısına sahip dalgıç atık su pompasıdır. Foseptik çukurlarında ve atık su toplama haznelerinde otomatik tahliye uygulamalarında kullanılabilir.
EFP-D Serisi
EFP-D serisi; konut, apartman ve ticari binalarda kod seviyesi altında kalan kirli suların tahliyesi amacıyla geliştirilmiştir. Vorteks yapılı çarkı sayesinde partiküllü atık su uygulamalarında güvenilir tahliye performansı sunar.
Öne Çıkan Özellikler
Partiküllü atık suların tahliyesinde güvenilir çalışma sağlayan vorteks yapılı çark sistemi.
Su seviyesine bağlı olarak pompanın otomatik devreye girip çıkmasını sağlar.
GG20 pik döküm gövde yapısı atık su uygulamalarına uygun dayanıklı konstrüksiyon sunar.
Graphite & Ceramic / Ceramic & Silicon Carbide çift mekanik salmastra sistemi.
Sargı arası termik aşırı yük koruması motorun güvenli çalışmasını destekler.
10 metre H07 RN-F güç kablosu ile birlikte sunulur.
Pompa Yapısı ve Malzemeler
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Vorteks - GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Çift Mekanik Salmastra
Kendinden Flatörlü
Flatörlü Çalışma Prensibi

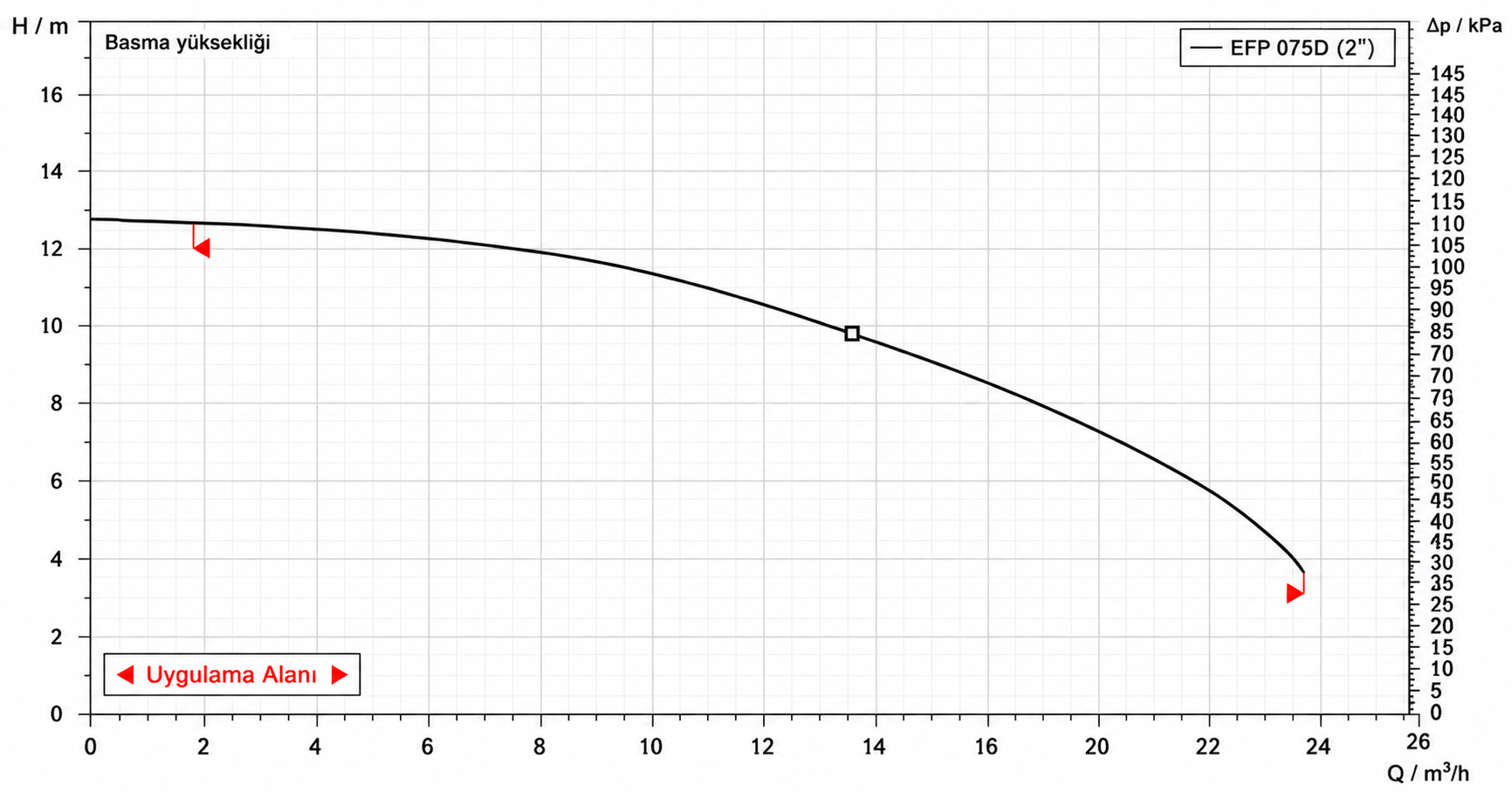

Hidrolik Performans
EFP 075D modelinin debi ve basma yüksekliği ilişkisini gösteren hidrolik performans değerleri.
| Model | Değer | 0 m³/h | 6 m³/h | 12 m³/h | 18 m³/h | 24 m³/h |
|---|---|---|---|---|---|---|
| EFP 075D | Basınç | 12,8 mSS | 12,5 mSS | 10,5 mSS | 8,7 mSS | 4,0 mSS |
Teknik Özellikler
| Motor Tipi | Asenkron, Monofaze Elektrik Motoru |
| Motor Gücü | 0,75 kW |
| Şebeke Bağlantısı | 1 x 220 V / 50 Hz |
| Motor Devir Hızı | 2900 d/dk |
| Motor Koruması | Sargı Arası Termik Aşırı Yük Koruması |
| Motor Koruma Sınıfı | IP68 |
| İzolasyon Sınıfı | F |
| Basma Hattı | 2" |
| Kablo | 10 m H07 RN-F |
| Geçirgenlik | 5 - 10 mm |
| Basınç Sınıfı | PN10 |
| Akışkan Sıcaklığı | 0 °C - 40 °C |
| Daldırma Derinliği | 5 - 10 m |
| Seviye Kontrolü | Kendinden Flatörlü |
Teknik Çizim ve Ürün Boyutları
EFP 075D modeline ait teknik ölçü çizimi ve boyut değerleri.
EFP 075D Ürün Ölçüleri
| MODEL | DNM | A | B | L | H | H1 | H2 |
|---|---|---|---|---|---|---|---|
| EFP 075D | 2" | 230 | 200 | 170 | 120 | 380 | 430 |
Çalışma Koşulları
Partiküllü Atık Su
0 °C - 40 °C
5 - 10 m
5 - 10 mm
1 x 220 V / 50 Hz
IP68
Montaj ve Kullanım Bilgileri
- Pompa, atık su veya foseptik toplama haznesinde flatörün serbest hareket edebileceği şekilde konumlandırılmalıdır.
- Basma hattında atık suyun pompaya geri dönmesini önlemek amacıyla toplu tip çek valf kullanılması tavsiye edilir.
- Pompa enerji kablosundan çekilerek taşınmamalı veya askıda tutulmamalıdır.
- Flatörün serbest hareket edebilmesi için hazne içerisinde yeterli çalışma alanı bırakılmalıdır.
- Elektrik bağlantısı uygun topraklama ve elektriksel koruma ekipmanları kullanılarak yapılmalıdır.
- Drenaj pompalarında yetkili servis tarafından ilk çalıştırma zorunluluğu bulunmamaktadır. Talep edilmesi halinde servis bedeli karşılığında devreye alma hizmeti sağlanabilir.
Doğru Atık Su Pompasını Birlikte Seçelim
Atık suyun niteliği, gerekli debi, basma yüksekliği, partikül boyutu ve tesisat özelliklerine göre uygun drenaj veya foseptik pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA EFP 075D vorteks çarklı flatörlü atık su drenaj pompası , konut, apartman ve ticari yapılardaki partiküllü atık suların tahliye edilmesi için geliştirilmiş monofaze dalgıç atık su pompasıdır. 0,75 kW elektrik motoru, 1 x 220 V / 50 Hz elektrik bağlantısı, 2900 d/dk motor devri, 2" basma hattı ve IP68 motor koruma sınıfına sahiptir. EFP 075D'nin MekanikPark ürün sayfasındaki hidrolik performans değerleri kapalı vana noktasında 12,8 mSS, 6 m³/h debide 12,5 mSS, 12 m³/h debide 10,5 mSS, 18 m³/h debide 8,7 mSS ve 24 m³/h debide 4,0 mSS basma yüksekliğidir. GG20 pik döküm pompa gövdesi, vorteks çark ve AISI 304 paslanmaz çelik pompa mili ile atık su uygulamalarına uygun dayanıklı bir konstrüksiyona sahiptir. Entegre flatörü sayesinde su seviyesine bağlı olarak otomatik devreye girip çıkabilen ETNA EFP 075D; foseptik çukurları, atık su toplama hazneleri ve bina kotunun altında kalan kirli suların tahliye edilmesinde kullanılabilir. ETNA EFP 075D flatörlü atık su pompasını MekanikPark.com üzerinden inceleyebilir; doğru drenaj ve foseptik pompası seçimi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
